- Seite 1 ELECTRONIC CIGARETTE KIT USER MANUAL / BEDIENUNGSANLEITUNG...

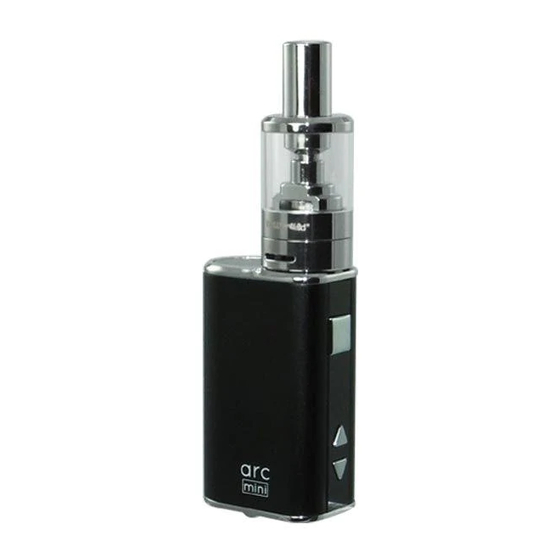

- Seite 2 Congratulations on purchasing your new Totally Wicked arc Mini Electronic Cigarette. The Totally Wicked arc Mini brings you a small, discreet easy to use device. Comfortable to hold with outstanding variable power performance. The highlight is the LED display showing power settings in volts or watts, battery charge level, ohms resistance and puff duration.
- Seite 3 Mini Battery 1. LED display 2. Power button 3. “Up” button 4. “Down” button 5. Charging port CS Micro Tank 6. Atomizer base 7. CS atomizer head (1.5 ohm) 8. Tank 9. Mouthpiece...
- Seite 4 Mini is now on and ready to use. The display will turn off after 10 seconds of inactivity, but will seamlessly recover when any button is pressed. To turn the arc Mini off, press the power button 5 times in quick succession.
- Seite 5 Using your arc Mini To fill the tank: Remove the complete CS Micro Tank from the arc Mini battery by unscrewing at the atomizer base. Invert the tank, unscrew and remove the atomizer base. Refill the tank through one of the apertures either side of the central air tube.
- Seite 6 Using your arc Mini Vaping: Press the power button as you inhale. When the button is held down the LED display will display vaping time in seconds for a period of 2 seconds, the display will then show Vaping Time battery power remaining as a percentage for a further 2 seconds.
- Seite 7 Using your arc Mini Changing output between volts and Volts: watts: Cycle through the selections until the “V” Press the power button 3 times to go into flashes and then press the power button to the power selection mode. Press either the select voltage mode.
- Seite 8 Using your arc Mini In selection mode you can see the Watts: Cycle through the selections until the “W” remaining power, ohms resistance of the atomizer in use and the power mode you flashes and then press the power button to selected by pressing the “up”...
- Seite 9 Adjusting output level: V/W DOWN V/W UP Output from the battery can be adjusted by pressing the “up” or “down” buttons momentarily whilst the arc Mini battery is switched on. The LED display will show the volts or watts as selected.
- Seite 10 USB port or wall adaptor, and connect the micro USB plug into the USB port on the base of the arc Mini. When connected, the LED will display “USB” for 2 seconds and then change to show the level...
- Seite 11 When the power button is pressed for over When the voltage of the battery is below 10 seconds, the output will shut off. Normal 3.0V, the arc Mini battery will shut down and operation will resume after the power button will require charging.
- Seite 12 Atomizer Head Replacement Remove the complete CS Micro Tank from the arc Mini battery by unscrewing at the atomizer base. Invert the Tank, unscrew and remove the atomizer base. Unscrew the CS atomizer head from the atomizer base and replace. Refit the atomizer base and screw the assembled tank back onto the arc Mini battery.
-
Seite 13: Specifications
Specifications arc Mini battery Size: 52 x 21 x 23.5mm Weight: 60g Capacity: 1050mAh Voltage output: 3.3 – 5.0V Power output: 20W max Thread Type: 510 Thread CS Micro Tank Capacity: 1.5ml Atomizer head: 1.5 ohm CS Maximum refill nozzle diameter: 2.8mm... -
Seite 14: Additional Product Information
• Do not carry batteries in a pocket or bag with other metallic objects. • Do not attempt to repair a faulty arc Mini battery as these are sealed units with no serviceable parts. Attempted repairs will void the warranty. -
Seite 15: Warranty
Warranty The arc Mini components contained in each kit have a 28-day parts warranty with the exception of the atomizer heads which are covered by our Dead On Arrival warranty only. The USB cable supplied has a 12-month warranty. If any parts are found to be faulty within this time please contact our customer service team, whose details are on the back page of this booklet and we will arrange for a replacement. - Seite 16 Wir gratulieren Ihnen zum Kauf der Totally Wicked arc Mini E-Zigarette. Die arc Mini ist ein kleines, unaufdringliches und handliches Dampfgerät, das leicht zu bedienen ist und Ihnen eine ausgezeichnete Performance bietet. Das Highlight ist das LED Display, welches den Akkuladestand, den Widerstand des Verdampfers, die Zugdauer und die eingestellten Volt/Watt Parameter anzeigt.
- Seite 17 Mini 1. LED Display 2. Power-Taster 3. “Rauf” Taster 4. “Runter” Taster 5. Ladebuchse CS Micro Tank 6. Verdampferbasis 7. CS Verdampferkopf (1.5 Ohm) 8. Tank 9. Mundstück...
-
Seite 18: Bedienung Arc Mini
Power-Taster Ein/Aus: Taster 5-mal hintereinander drücken; das LED Display leuchtet auf und signalisiert, dass die arc Mini an und zur Nutzung bereit ist. Zum Ausschalten Taster ebenfalls 5-mal drücken. Im aktiven Modus geht das Display nach ca. 10 Sekunden aus und leuchtet erneut auf, wenn ein beliebiger Taster gedrückt wird. - Seite 19 Bedienung arc Mini Tank befüllen: CS Micro Tank an der Verdampferbasis haltend von der arc Mini abschrauben. Tank umdrehen und die Verdampferbasis abschrauben. E-Liquid an der Tankwand, um die Luftführung herum, einfüllen. E-Liquid darf nicht in die mittlere Luftführung gelangen. Verdampferbasis samt Verdampferkopf wieder an den Tank schrauben.
- Seite 20 Bedienung arc Mini Dampfen: Power-Taster drücken und inhalieren. Nach dem Drücken zeigt das LED Display für ca. 2 Sekunden die Dampfdauer und danach den Akkuladestand in Prozent an. Zugdauer Akkuladestand...
- Seite 21 Bedienung arc Mini Zwischen Volt-/Watt-Modi wechseln: Volt: Power-Taster 3-mal hintereinander drücken, Durch das Auswahlmenü klicken, bis ein ‘V’ um in das Auswahlmenü zu gelangen. Für aufblinkt, danach Power-Taster drücken, um den Wechsel zwischen den Volt-/Watt- den Volt-Modus auszuwählen. Modi die Pfeiltasten “Rauf” oder “Runter”...
- Seite 22 Bedienung arc Mini Im Auswahlmenü werden bei Betätigung Watt: Durch das Auswahlmenü klicken, bis ein ‘W’ aufblinkt, danach Power-Taster der Pfeiltasten, Akkuladestand, Verdampferwiderstand und der jeweils drücken, um den Watt-Modus auszuwählen. ausgewählte Volt-/Watt-Modus angezeigt.
- Seite 23 Bedienung arc Mini Volt-/Wattregulierung: V/W RUNTER V/W RAUF Die Spannung kann mittels der Pfeiltasten erhöht oder verringert werden, nachdem die arc Mini aktiviert wurde. Das LED Display zeigt die eingestellte Spannung an.
- Seite 24 Während des Ladevorgangs kann die arc Mini weiter genutzt werden. Prozent angezeigt. Unter 10% beginnt die Ladestandsanzeige am Display zu blinken. Die arc Mini kann mittels mitgeliefertem USB-Kabel an einem USB-Port oder USB-Netzstecker aufgeladen werden. Wenn das USB-Ladekabel angeschlossen wurde, leuchtet das Symbol “USB” für ca.
-
Seite 25: Fehleranzeige Und Schutzfunktionen
Fehleranzeige und Schutzfunktionen 10 Sek. Tiefentladeschutz: Sicherheitsabschaltung: Hält man den Fällt die Akkuspannung auf unter 3.0V Power-Taster länger als 10 Sekunden schaltet sich die arc Mini aus. Ein gedrückt, wird die Stromzufuhr aus Ladevorgang ist erforderlich. Sicherheitsgründen unterbrochen. Kurzschlussschutz/ Zu niedriger Widerstand:... -
Seite 26: Verdampferkopf Wechseln
Verdampferkopf wechseln CS Micro Tank (an der Verdampferbasis haltend) von der arc Mini abschrauben. Tank umdrehen und die Verdampferbasis abschrauben. CS Verdampferkopf aus der Basis schrauben und einen neuen Verdampferkopf einsetzen. Verdampferbasis samt Verdampferkopf wieder an den Tank schrauben. -
Seite 27: Technische Daten
Technische Daten: arc Mini CS Micro Tank Maße: 52 x 21 x 23,5mm Tankkapazität: 1,5ml Gewicht: 60g Verdampferkopf: CS 1.5 Ohm Kapazität: 1050mAh Maximaler Durchmesser für Einfüllstutzen: Ausgangsspannung: 3.3-5.0V 2,8mm Ausgangsleistung: max. 20W Gewinde: 510er Anschluss... -
Seite 28: Zusätzliche Produktinformationen
Zusätzliche Produktinformationen Es bestehen keine Erkenntnisse über medizinische Nebenwirkungen mit diesem Produkt. Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller. -
Seite 29: Aufbewahrungshinweise Und Akku-Sicherheitsinformationen
Aufbewahrungshinweise und Akku-Sicherheitsinformationen • Die arc Mini und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Verwenden Sie nur das beigefügte USB-Ladekabel. • Alte oder defekte Akkus nach den gesetzlichen Bestimmungen entsorgen. • Arc Mini nicht bei Temperaturen unter 0°C oder über 45°C aufladen. -
Seite 30: Garantie
Einwegartikel mit einer DOA Regulierung und das USB Ladekabel mit einer 12 Monate Garantie ausgeliefert, ausgenommen hiervon sind Schäden durch unsachgemäße Nutzung sowie beschädigte Kabel. Sollte ein Produkt fehlerhaft sein, bitten wir Sie den Totally Wicked Kundenservice zu kontaktieren. - Seite 31 ELECTRONIC CIGARETTE KIT Tel 01254 692244 Manufactured in China www.totallywicked.co.uk under the authority of Pillbox38 UK Ltd, Tel 1(888) 761-9425 Stancliffe Street, www.totallywicked.com Blackburn, Lancashire, Tel 0941-78447082 BB2 2QR. www.totallywicked.de...
