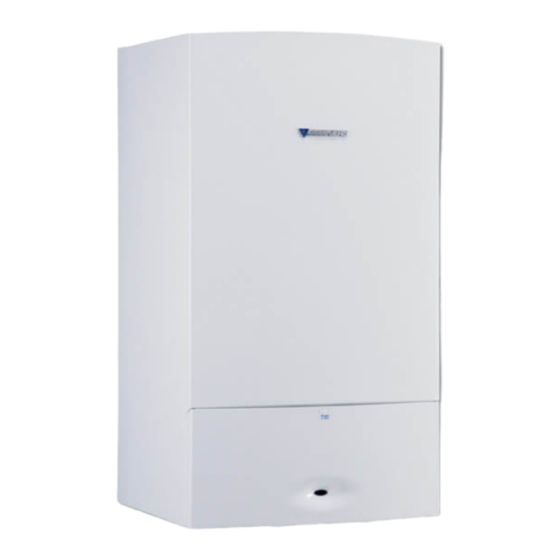

Junkers Cerastar Bedienungsanleitung

Gas-heizgerät
Vorschau ausblenden Andere Handbücher für Cerastar:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Gas-Heizgerät
CERASTARCOMFORT
CERASTAR
CERAMINI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers Cerastar

Inhaltszusammenfassung für Junkers Cerastar

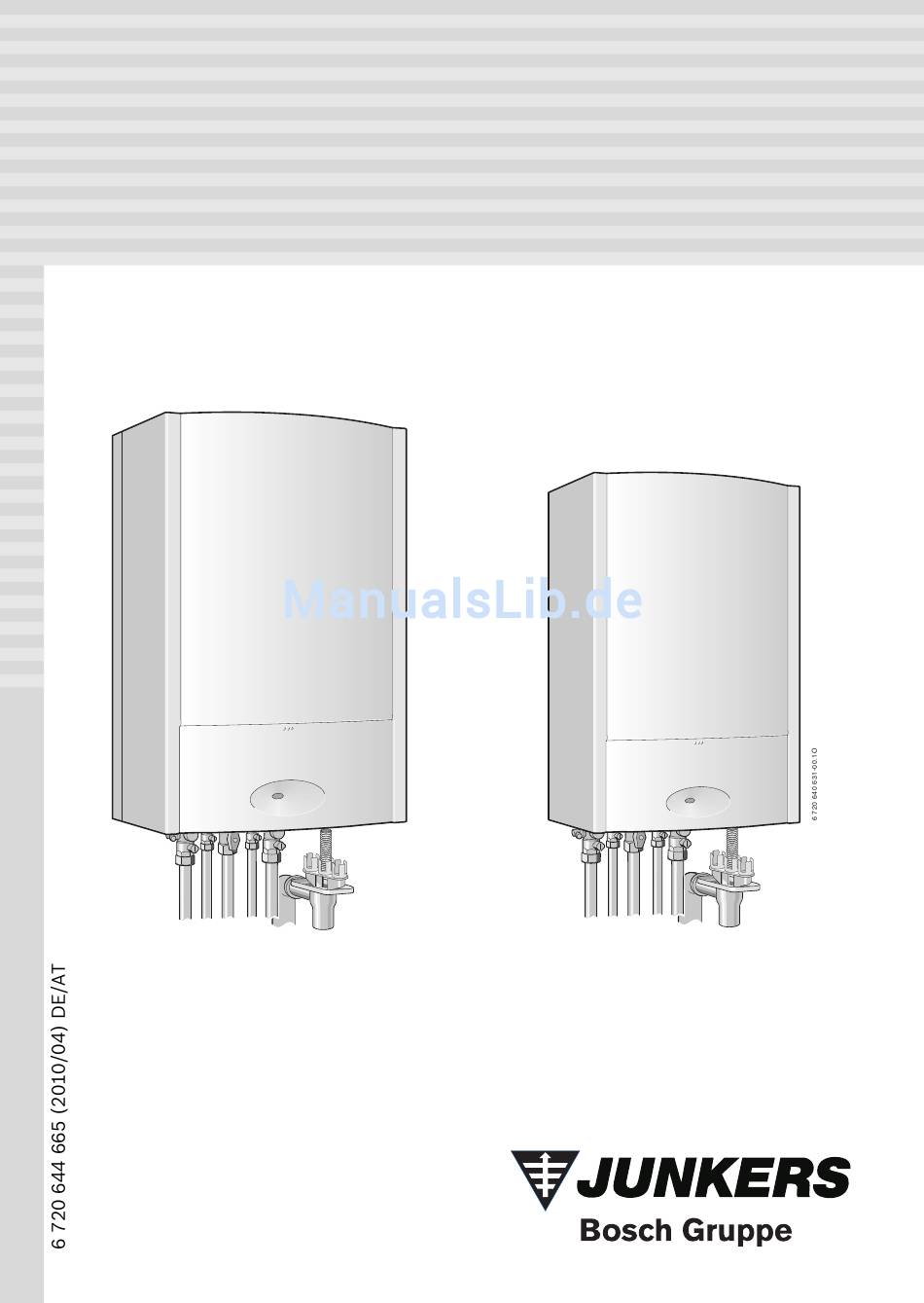

  • Seite 1 Bedienungsanleitung Gas-Heizgerät CERASTARCOMFORT CERASTAR CERAMINI...
  • Seite 2 6 720 644 665 (2010/04)
  • Seite 3 Wenn Sie mit Ihrem Junkers Produkt dennoch einmal Probleme haben, wenden Sie sich bitte an Ihren Junkers Installateur. Er hilft Ihnen gerne weiter. Der Installateur ist einmal nicht erreichbar? Dann ist unser Kundendienst rund um die Uhr für Sie da! Details dazu erfahren Sie auf der Rückseite.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ... . 6 Symbolerklärung ......6 Sicherheitshinweise .
  • Seite 5 Inhaltsverzeichnis Tastensperre einschalten ..... 35 4.10 Anzeigen im Display ......36 Abgasüberwachungen (nur Z..-KE-Geräte) .

  • Seite 6: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Warnhinweise Warnhinweise im Text werden mit einem grau hin- terlegten Warndreieck gekennzeichnet und umran- det. Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitzsymbol ersetzt. Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, wenn die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.
  • Seite 7 Symbolerklärung und Sicherheitshinweise Wichtige Informationen Wichtige Informationen ohne Gefahren für Men- schen oder Sachen werden mit dem nebenstehen- den Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt. Weitere Symbole Symbol Bedeutung Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente Aufzählung/Listeneintrag •...

  • Seite 8: Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Sicherheitshinweise Gefahr bei Gasgeruch B Gashahn schließen ( Seite 22). B Fenster und Türen öffnen. B Keine elektrischen Schalter betätigen. B Offene Flammen löschen. B Von außerhalb Gasversorgungsunternehmen und zugelasse- nen Fachbetrieb anrufen. Gefahr bei Abgasgeruch B Gerät ausschalten ( Seite 24).
  • Seite 9 Symbolerklärung und Sicherheitshinweise Schäden durch Bedienfehler Bedienfehler können zu Personenschäden und/oder Sachschäden führen. B Sicherstellen, dass Kinder das Gerät nicht unbeaufsichtigt bedienen oder damit spielen. B Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Gefahr durch Explosion entzündlicher Gase Lassen Sie Arbeiten an gasführenden Teilen nur durch einen zuge- lassenen Fachbetrieb ausführen.
  • Seite 10 Symbolerklärung und Sicherheitshinweise Explosive und leicht entflammbare Materialien Verwenden oder lagern Sie keine leicht entflammbaren Materia- lien (Papier, Verdünnung, Farben usw.) in der Nähe des Gerätes. Verbrennungs-/Raumluft Um Korrosion zu vermeiden, halten Sie die Verbrennungs-/Raum- luft frei von aggressiven Stoffen (z. B. Halogenkohlenwasser- stoffe, die Chlor- oder Fluorverbindungen enthalten).

  • Seite 11: Angaben Zum Gerät

    Angaben zum Gerät Angaben zum Gerät Bestimmungsgemäßer Gebrauch Das Gerät darf nur in geschlossenen Warmwasser- Heizungssystemen nach EN 12828 eingebaut werden. Eine andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen. Die gewerbliche und industrielle Verwendung der Geräte zur Erzeugung von Prozesswärme ist ausgeschlossen.

  • Seite 12: Typenübersicht

    Angaben zum Gerät Typenübersicht CerastarComfort ZWR 18-7 KE ZWR 24-7 KE Cerastar ZWN 18-7 KE ZWN 18-7 AE ZWN 18-7 AME ZWN 24-7 KE ZWN 24-7 AE ZWN 24-7 AME ZSN 18-7 KE ZSN 18-7 AE ZSN 18-7 AME ZSN 24-7 KE...
  • Seite 13 Angaben zum Gerät Zentralheizungsgerät Warmwasserbereitung im Durchlaufprinzip Eingebautes 3-Wege-Ventil für den Anschluss eines indirekt beheizten Speichers CerastarComfort Cerastar/Ceramini 11/18/24 Nennwärmeleistung bis 11 kW/18 kW/24 kW Version gebläseunterstütztes Gerät Mauerkasten Kamingerät automatische Zündung 6 720 644 665 (2010/04)

  • Seite 14: Gerät Für Den Betrieb Vorbereiten

    Gerät für den Betrieb vorbereiten Gerät für den Betrieb vorbereiten Übersicht der Anschlüsse Bild 1 Heizungsvorlaufhahn bei Geräten mit Warmwasserspeicher: Speichervorlaufhahn bei ZW.-Geräten: Warmwasserhahn Gashahn (geschlossen) bei Geräten mit Warmwasserspeicher: Speicherrücklauf- hahn bei ZW.-Geräten: Kaltwasserhahn Heizungsrücklaufhahn Trichtersiphon (Zubehör) 6 720 644 665 (2010/04)

  • Seite 15: Gashahn Öffnen

    Gerät für den Betrieb vorbereiten Gashahn öffnen B Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen). Bild 2 6 720 644 665 (2010/04)

  • Seite 16: Wartungshähne Öffnen

    Gerät für den Betrieb vorbereiten Wartungshähne öffnen B Vierkant mit Schlüssel so weit drehen, bis Markierung in Fließ- richtung zeigt. Markierung quer zur Fließrichtung = geschlossen. Bild 3 6 720 644 665 (2010/04)

  • Seite 17: Blende Öffnen

    Gerät für den Betrieb vorbereiten Blende öffnen Bild 4 6 720 644 665 (2010/04)

  • Seite 18: Betriebsdruck Der Heizung Kontrollieren

    Gerät für den Betrieb vorbereiten Betriebsdruck der Heizung kontrollieren Der Betriebsdruck beträgt im Normalfall 1 bis 2 bar. Wenn ein höherer Betriebsdruck erforderlich ist, erhalten Sie den Wert von Ihrem Fachmann. Bild 5 6 720 644 665 (2010/04)

  • Seite 19: Heizwasser Nachfüllen

    Gerät für den Betrieb vorbereiten Heizwasser nachfüllen Das Nachfüllen von Heizwasser ist an jeder Heizungsanlage ver- schieden. Lassen Sie sich deshalb das Nachfüllen von Ihrem Fach- mann zeigen. HINWEIS: Das Gerät kann beschädigt werden. B Heizwasser nur bei kaltem Gerät nachfüllen. Maximaler Druck von 3 bar, bei höchster Temperatur des Heiz- wassers, darf nicht überschritten werden (Sicherheitsventil öff- net).

  • Seite 20: Bedienung

    Bedienung Bedienung Diese Bedienungsanleitung bezieht sich nur auf das Gerät. Je nach verwendetem Heizungsregler sind manche Funktionen in der Bedienung unterschiedlich. Nachfolgende Möglichkeiten einer Heizungsregelung können Ver- wendung finden: witterungsgeführter Regler im Gerät eingebaut, Bild 7, [13], • Seite 22. witterungsgeführter Regler extern montiert •...
  • Seite 21 Bedienung Auf Seite 46 finden Sie eine Kurzbedienungsanlei- tung zum Heizgerät. Nach dem Lesen der Bedienungsanleitung können Sie die Kurzbedienungsanleitung nach außen falten und zur Aufbewahrung in die Blende des Ge- rätes stecken. 6 720 613 086-04.1O Bild 6 6 720 644 665 (2010/04)

  • Seite 22: Übersicht Der Bedienelemente

    Bedienung Übersicht der Bedienelemente eco reset 6 720 640385-07.1O Bild 7 6 720 644 665 (2010/04)
  • Seite 23 Bedienung Schornsteinfegertaste für den Fachmann (siehe Installationsanleitung) Servicetaste für den Fachmann (siehe Installations- anleitung) Kontrolllampe Brennerbetrieb Hauptschalter Tastensperre eco-Taste reset-Taste Display Warmwasser-Temperaturregler Manometer Betriebsleuchte Vorlauftemperaturregler Hier kann ein witterungsgeführter Regler oder eine Schaltuhr eingebaut sein (Zubehör) 6 720 644 665 (2010/04)

  • Seite 24: Gerät Ein-/Ausschalten

    Bedienung Gerät ein-/ausschalten Einschalten B Gerät am Hauptschalter einschalten. Die Betriebsleuchte leuchtet blau und das Display zeigt die Vor- lauftemperatur des Heizwassers. Bild 8 Ausschalten B Gerät am Hauptschalter ausschalten. Die Betriebsleuchte erlischt. B Wenn das Gerät länger außer Betrieb genommen wird: Frost- schutz beachten ( Kapitel 4.8).

  • Seite 25: Heizung Einschalten

    Bedienung Heizung einschalten Die maximale Vorlauftemperatur kann am Vorlauftemperaturregler auf die Heizungsanlage abgestimmt werden. Die momentane Vor- lauftemperatur wird im Display angezeigt. Einstellung Vorlauftemperatur- Vorlauf- Anwendungs- regler temperatur beispiel ca. 35 °C ca. 44 °C Fußbodenheizung ca. 52 °C ca. 60 °C ca.
  • Seite 26 Bedienung B Vorlauftemperaturregler drehen, um die maximale Vorlauf- temperatur einzustellen. reset 6 720 612 660-06.1O Bild 9 Wenn der Brenner in Betrieb ist, leuchtet die Kontrolllampe. 6 720 644 665 (2010/04)

  • Seite 27: Heizungsregelung (Zubehör) Einstellen

    Bedienung Heizungsregelung (Zubehör) einstellen B Stellen Sie den Heizungsregler entsprechend den Vorgaben der Bedienungsanleitung des Heizungsreglers ein. 6 720 612 660-07.2O Bild 10 6 720 644 665 (2010/04)

  • Seite 28: Warmwassertemperatur Einstellen (Geräte Mit Warmwasserspeicher)

    Bedienung Warmwassertemperatur einstellen (Geräte mit Warmwasserspeicher) B Warmwassertemperatur am Warmwasser-Temperaturregler einstellen. Im Display blinkt für 30 Sekunden die eingestellte Warmwas- sertemperatur. reset 6 720 612 660-08.1R Bild 11 Warmwasser- Temperaturregler Warmwassertemperatur ca. 5 °C (Frostschutz) ca. 55 °C ca. 70 °C Tab.

  • Seite 29: Eco-Taste

    Bedienung WARNUNG: vor Verbrühung! B Temperatur im normalen Betrieb nicht höher als 60 °C einstellen. Um einer bakteriellen Verunreinigung z. B. durch Le- gionellen vorzubeugen, empfehlen wir den Warm- wasser-Temperaturregler auf mindestens „e“ einzustellen (55 °C). In dieser Stellung ergibt sich eine wirtschaftliche und komfortable Warmwasserbereitung.

  • Seite 30: Warmwassertemperatur Einstellen

    Bedienung Warmwassertemperatur einstellen (ZW.-Geräte) B Warmwassertemperatur am Warmwasser-Temperaturregler einstellen. Im Display blinkt für 30 Sekunden die eingestellte Warmwas- sertemperatur. reset 6 720 612 660-08.1R Bild 12 Warmwasser- Temperaturregler Warmwassertemperatur ca. 40 °C ca. 55 °C ca. 60 °C Tab. 5 6 720 644 665 (2010/04)

  • Seite 31: Bedarfsanmeldung

    Bedienung Wählen Sie die Warmwassertemperatur immer so niedrig wie möglich. Eine niedrige Einstellung am Temperaturregler be- deutet große Energieeinsparung. Außerdem führen hohe Warmwassertemperaturen zu verstärkter Verkalkung und beeinträchtigen da- mit die Funktion des Gerätes (z. B. längere Aufheiz- zeiten oder geringere Auslaufmenge). eco-Taste Grundeinstellung ist der Komfortbetrieb, die eco-Taste leuchtet nicht.

  • Seite 32: Sommerbetrieb Einstellen

    Bedienung Sommerbetrieb einstellen Die Heizungspumpe und damit die Heizung ist abgeschaltet. Die Warmwasserversorgung sowie die Spannungsversorgung für Hei- zungsregelung und Schaltuhr bleiben erhalten. HINWEIS: Gefahr des Einfrierens der Heizungsanla- ge. Im Sommerbetrieb besteht nur Gerätefrost- schutz. B Bei Frostgefahr Frostschutz beachten Seite 33).

  • Seite 33: Frostschutz Einstellen

    Bedienung Frostschutz einstellen Frostschutz für die Heizungsanlage: B Gerät eingeschaltet lassen, Vorlauftemperaturregler min- destens auf Stellung 1. 6 720 612 660-13.1R Bild 14 -oder- wenn Sie das Gerät ausgeschaltet lassen wollen: B Vom Fachmann Frostschutzmittel (siehe Installationsanlei- tung) ins Heizwasser mischen und Warmwasserkreis entleeren lassen.
  • Seite 34 Bedienung Frostschutz für den Speicher: B Warmwasser-Temperaturregler auf Linksanschlag drehen (5 °C). 6 720 612 660-16.1R Bild 15 6 720 644 665 (2010/04)

  • Seite 35: Tastensperre Einschalten

    Bedienung Tastensperre einschalten Die Tastensperre wirkt auf den Vorlauftemperaturregler, den Warmwasser-Temperaturregler und alle Tasten außer Hauptschal- ter, Schornsteinfegertaste und reset-Taste. Tastensperre einschalten: B Taste drücken bis im Display abwechselnd und die Vorlauf- temperatur angezeigt wird. reset ~5 s 6 720 612 660-11.2O Bild 16 Tastensperre ausschalten: B Taste drücken bis im Display nur noch die Vorlauftemperatur...

  • Seite 36: 4.10 Anzeigen Im Display

    Bedienung 4.10 Anzeigen im Display Display Beschreibung Inspektion erforderlich. Tastensperre aktiv ( Kapitel 4.9). Heizungspumpe ist blockiert ( Kapitel 8). Entlüftungsfunktion aktiv (ca. 4 Minuten). Unzulässig schneller Anstieg der Vorlauftempera- tur (Gradientenüberwachung). Der Heizbetrieb wird für zwei Minuten unterbro- chen. Trocknungsfunktion (dry function).

  • Seite 37: Abgasüberwachungen (Nur Z

    Abgasüberwachungen (nur Z..-KE-Geräte) Abgasüberwachungen (nur Z..-KE-Geräte) Das Gerät hat zwei Abgasüberwachungen. Bei Abgasaustritt aus der Strömungssicherung schaltet die Abgas- überwachung das Gerät ab. Im Display erscheint A4. Bei Abgasaustritt aus der Brennkammer schaltet die Abgasüber- wachung das Gerät ab. Im Display erscheint A2. Nach 20 Minuten geht das Gerät wieder automatisch in Betrieb.

  • Seite 38: Thermische Desinfektion Durchführen

    Thermische Desinfektion durchführen Thermische Desinfektion durch- führen Um bei Geräten mit Warmwasserspeicher einer bakteriellen Ver- unreinigung des Warmwassers durch z. B. Legionellen vorzubeu- gen, empfehlen wir, nach längerer Stillstandszeit eine thermische Desinfektion durchzuführen. Bei einigen Heizungsreglern kann die thermische Desinfektion zu einer festen Zeit programmiert wer- den, siehe Bedienungsanleitung des Heizungsreg- lers.
  • Seite 39 Thermische Desinfektion durchführen B Warmwasser-Entnahmestellen schließen. B Bewohner auf Verbrühungsgefahr hinweisen. B Bei einem Heizungsregler mit Warmwasserprogramm Zeit und Warmwassertemperatur entsprechend einstellen. B Evtl. vorhandene Zirkulationspumpe auf Dauerbetrieb einstel- len. B Warmwasser-Temperaturregler auf Rechtsanschlag (ca. 70 °C) drehen. reset 6 720 612 660-14.1R Bild 17 B Warten, bis die maximale Temperatur erreicht ist.

  • Seite 40: Energiesparhinweise

    Energiesparhinweise Energiesparhinweise Sparsam heizen Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umweltbelastung möglichst niedrig und die Behaglichkeit groß ist. Entsprechend dem jeweiligen Wärmebedarf der Wohnung wird die Gaszufuhr zum Brenner geregelt. Wenn der Wärmebedarf geringer wird, arbeitet das Gerät mit kleiner Flamme weiter. Der Fachmann nennt diesen Vorgang Stetigregelung.
  • Seite 41 Energiesparhinweise Thermostatventile Damit die jeweils gewünschte Raumtemperatur erreicht wird, öff- nen Sie die Thermostatventile ganz. Erst, wenn nach längerer Zeit die Temperatur nicht erreicht wird, können Sie am Regler die gewünschte Raumtemperatur ändern. Fußbodenheizung Stellen Sie die Vorlauftemperatur nicht höher ein, als die vom Her- steller empfohlene maximale Vorlauftemperatur.

  • Seite 42: Störungen Beheben

    Störungen beheben Störungen beheben Die Heatronic überwacht alle Sicherheits-, Regel- und Steuerbau- teile. Wenn während des Betriebs eine Störung auftritt, blinkt die Betriebsleuchte. Das Display zeigt einen Störungs-Code (z. B. ) und die reset- Taste kann blinken. Wenn die reset-Taste blinkt: B reset-Taste drücken und halten, bis das Display zeigt.
  • Seite 43 Störungen beheben Gerätedaten Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genau- ere Angaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typschild oder vom Gerätetyp- Aufkleber in der Blende. Type (z. B. CerastarComfort ZWR 24-7 KE) ......................

  • Seite 44: Wartung

    Wartung Wartung Inspektion und Wartung Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich (Bundes-Immissionsschutzge- setz). Schließen Sie deshalb mit einem zugelassenen Fachbetrieb einen Wartungs- und Inspektionsvertrag ab, mit jährlicher Inspektion und bedarfsabhängiger Wartung. Das sichert Ihnen einen hohen Wirkungsgrad bei umweltfreundlicher Verbrennung.

  • Seite 45: 10 Umweltschutz/Entsorgung

    Umweltschutz/Entsorgung 10 Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirt- schaftlicher Gesichtspunkte bestmögliche Technik und Materia- lien ein.

  • Seite 46: 11 Kurzbedienungsanleitung

    Kurzbedienungsanleitung 11 Kurzbedienungsanleitung Gerät ein-/ausschalten Warmwassertemperatur ein- stellen WARNUNG: vor Verbrühung! B Warmwasser- Temperaturreg- ler auf maximal Heizung einschalten 60 °C drehen. reset reset 6 720 612 660-06.1O 6 720 612 660-08.1R Heizungsregelung (Zubehör) einstellen Frostschutz einstellen Siehe Bedienungsanleitung des reset Heizungsreglers.

  • Seite 47: Index

    Index Index Abgasüberwachungen ..............37 Altgerät ..................45 Angaben zum Gerät..............11 - Bestimmungsgemäßer Gebrauch .......... 11 - EG-Baumusterkonformitätserklärung........11 - Typenübersicht ..............12 Ausschalten - Gerät ................24, 46 - Heizung ................25, 46 Bedarfsanmeldung ..............31 Bedienelemente ................. 22 Bedienung ..................
  • Seite 48 Index Frostschutz ................33, 46 Gasart ..................12 Gerät ausschalten ..............24, 46 Gerät einschalten..............24, 46 Gerätedaten................43 Heizung ein-/ausschalten ............. 25, 46 Heizungsregelung..............27, 46 Inbetriebnahme ................. 14 Komfortbetrieb ................31 Lüften ..................41 Nachfüllen von Heizwasser ............19 Öffnen der Blende ..............
  • Seite 49 Index Recycling..................45 Reinigung ................... 44 reset-Taste ................. 23 Sicherheitshinweise..............8 Sommerbetrieb ................32 Sparbetrieb................31 Speichervorrang................. 29 Störungen .................. 42 Störungsanzeige ................ 42 Temperaturregler ............23, 28, 30 Thermische Desinfektion ............38 Typenübersicht ................12 Umweltschutz ................45 Verpackung ................45 Warmwassertemperatur einstellen ........
  • Seite 50 Notizen 6 720 644 665 (2010/04)
  • Seite 51 Notizen 6 720 644 665 (2010/04)
  • Seite 52 Wie Sie uns erreichen ... DEUTSCHLAND Bosch Thermotechnik GmbH Kundendienstannahme Junkers Deutschland (24-Stunden-Service) Junkersstraße 20-24 Telefon(0 18 03) 337 337* D-73249 Wernau Telefax(0 18 03) 337 339* www.junkers.com * Festnetzpreis 0,09 EUR/Minute, höchstens 0,42 EUR/Minute aus Mobilfunknetzen. ÖSTERREICH Robert Bosch AG Kundendienstannahme Geschäftsbereich Thermotechnik...
