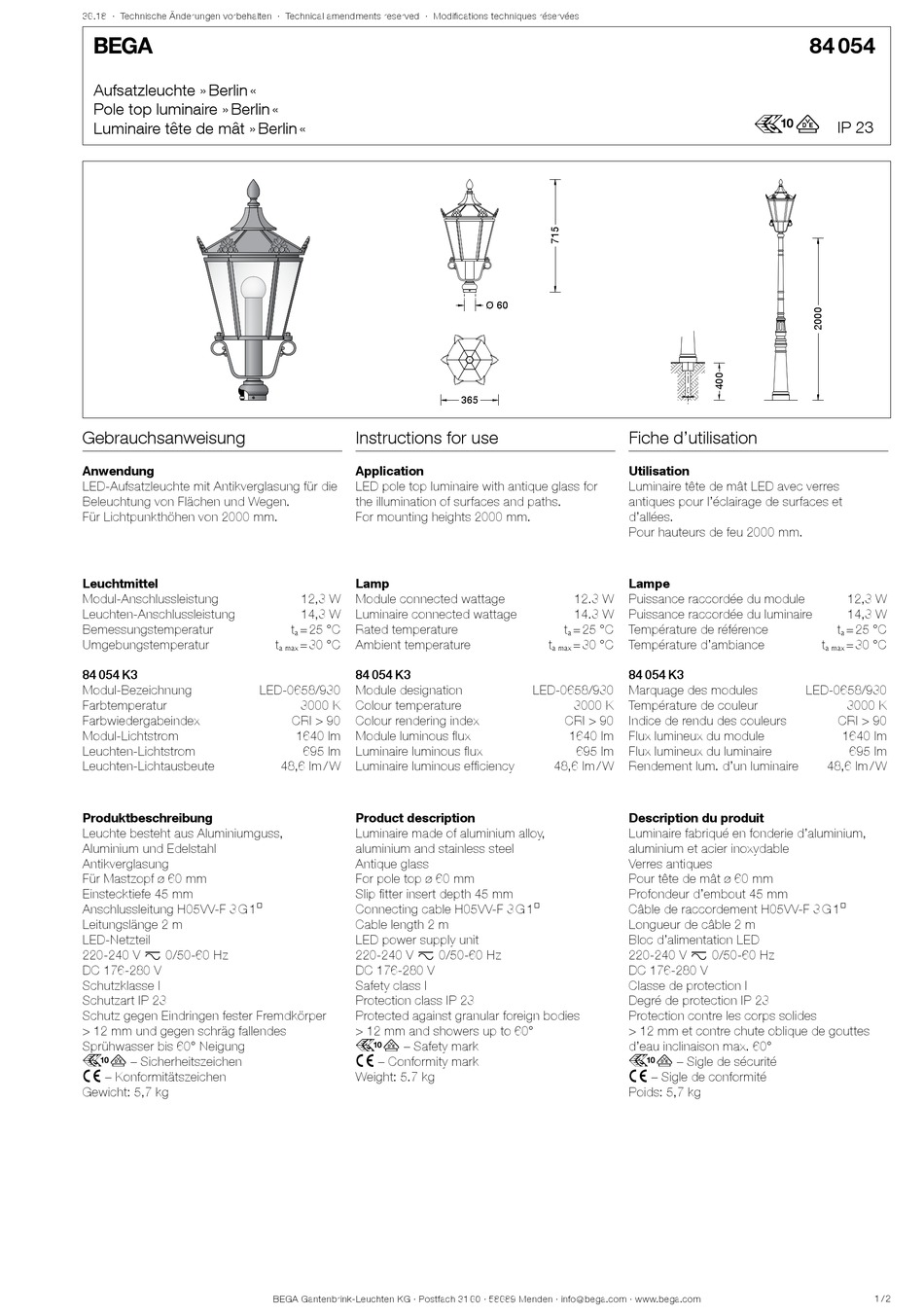

BEGA Berlin Gebrauchsanweisung

36.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Aufsatzleuchte » Berlin «
Pole top luminaire » Berlin «
Luminaire tête de mât » Berlin «
Gebrauchsanweisung
Anwendung
LED-Aufsatzleuchte mit Antikverglasung für die
Beleuchtung von Flächen und Wegen.
Für Lichtpunkthöhen von 2000 mm.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 054 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Antikverglasung
Für Mastzopf ø 60 mm
Einstecktiefe 45 mm
Anschlussleitung H05VV-F 3 G 1@
Leitungslänge 2 m
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 23
Schutz gegen Eindringen fester Fremdkörper
> 12 mm und gegen schräg fallendes
Sprühwasser bis 60° Neigung
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 5,7 kg
Instructions for use
Application
LED pole top luminaire with antique glass for
the illumination of surfaces and paths.
For mounting heights 2000 mm.
Lamp
12,3 W Module connected wattage
14,3 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 30 °C Ambient temperature
a max
84 054 K3
LED-0658/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
1640 lm Module luminous flux
695 lm Luminaire luminous flux
48,6 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Antique glass
For pole top ø 60 mm
Slip fitter insert depth 45 mm
Connecting cable H05VV-F 3 G 1@
Cable length 2 m
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 23
Protected against granular foreign bodies
> 12 mm and showers up to 60°
r – Safety mark
c – Conformity mark
Weight: 5.7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 60
365
Fiche d'utilisation
Utilisation
Luminaire tête de mât LED avec verres
antiques pour l'éclairage de surfaces et
d'allées.
Pour hauteurs de feu 2000 mm.
Lampe
12.3 W Puissance raccordée du module
14.3 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 30 °C Température d'ambiance
a max
84 054 K3
LED-0658/930 Marquage des modules
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
1640 lm Flux lumineux du module
695 lm Flux lumineux du luminaire
48,6 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verres antiques
Pour tête de mât ø 60 mm
Profondeur d'embout 45 mm
Câble de raccordement H05VV-F 3 G 1@
Longueur de câble 2 m
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 23
Protection contre les corps solides
> 12 mm et contre chute oblique de gouttes
d'eau inclinaison max. 60°
r – Sigle de sécurité
c – Sigle de conformité
Poids: 5,7 kg
84 054
r
IP 23
12,3 W
14,3 W
t = 25 °C
a
t = 30 °C
a max
LED-0658/930
3000 K
CRI > 90
1640 lm
695 lm
48,6 lm / W
1 / 2
