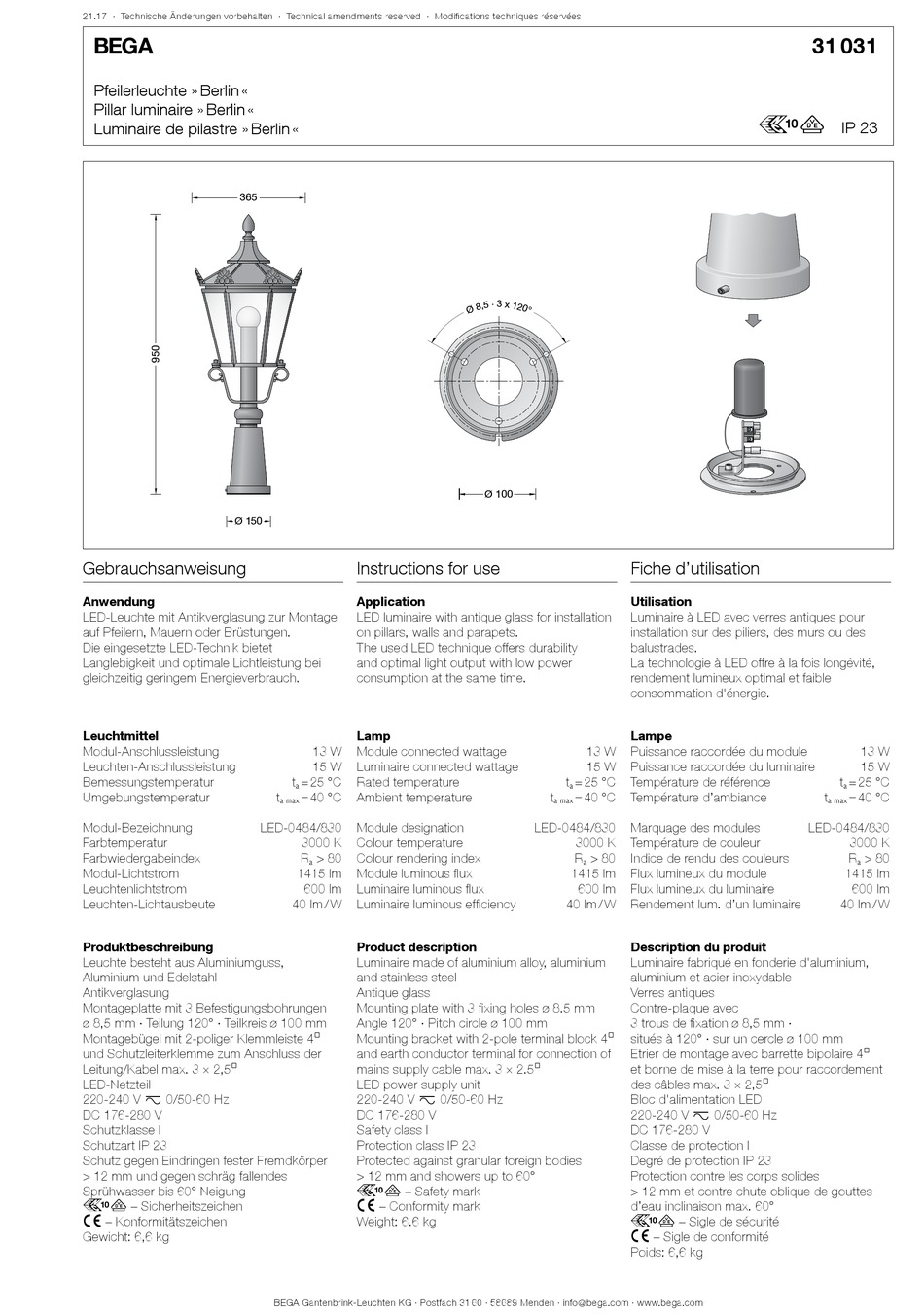

BEGA Berlin Gebrauchsanweisung

21.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pfeilerleuchte » Berlin «
Pillar luminaire » Berlin «
Luminaire de pilastre » Berlin «
365
Ø 150
Gebrauchsanweisung
Anwendung
LED-Leuchte mit Antikverglasung zur Montage
auf Pfeilern, Mauern oder Brüstungen.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Antikverglasung
Montageplatte mit 3 Befestigungsbohrungen
ø 8,5 mm · Teilung 120° · Teilkreis ø 100 mm
Montagebügel mit 2-poliger Klemmleiste 4@
und Schutzleiterklemme zum Anschluss der
Leitung/Kabel max. 3 × 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Schutzklasse I
Schutzart IP 23
Schutz gegen Eindringen fester Fremdkörper
> 12 mm und gegen schräg fallendes
Sprühwasser bis 60° Neigung
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 6,6 kg
Instructions for use
Application
LED luminaire with antique glass for installation
on pillars, walls and parapets.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
13 W Module connected wattage
15 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
LED-0484/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
1415 lm Module luminous flux
600 lm Luminaire luminous flux
40 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Antique glass
Mounting plate with 3 fixing holes ø 8.5 mm
Angle 120° · Pitch circle ø 100 mm
Mounting bracket with 2-pole terminal block 4@
and earth conductor terminal for connection of
mains supply cable max. 3 × 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
Safety class I
Protection class IP 23
Protected against granular foreign bodies
> 12 mm and showers up to 60°
r – Safety mark
c – Conformity mark
Weight: 6.6 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 100
Fiche d'utilisation
Utilisation
Luminaire à LED avec verres antiques pour
installation sur des piliers, des murs ou des
balustrades.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
13 W Puissance raccordée du module
15 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
LED-0484/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
1415 lm Flux lumineux du module
600 lm Flux lumineux du luminaire
40 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verres antiques
Contre-plaque avec
3 trous de fixation ø 8,5 mm ·
situés à 120° · sur un cercle ø 100 mm
Etrier de montage avec barrette bipolaire 4@
et borne de mise à la terre pour raccordement
des câbles max. 3 × 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
Classe de protection I
Degré de protection IP 23
Protection contre les corps solides
> 12 mm et contre chute oblique de gouttes
d'eau inclinaison max. 60°
r – Sigle de sécurité
c – Sigle de conformité
Poids: 6,6 kg
31 031
r
IP 23
13 W
15 W
t = 25 °C
a
t = 40 °C
a max
LED-0484/830
3000 K
R > 80
a
1415 lm
600 lm
40 lm / W
