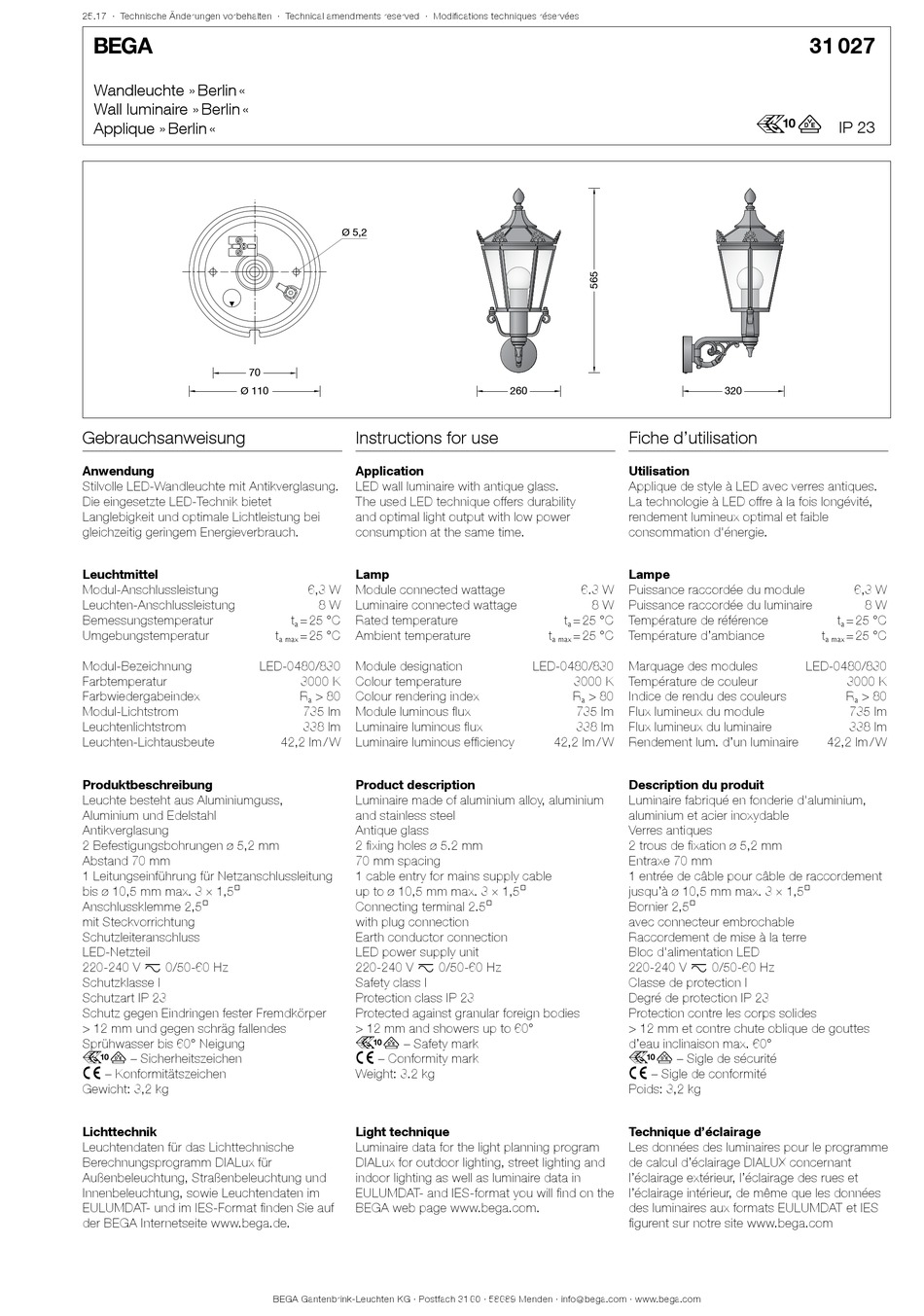

BEGA Berlin Gebrauchsanweisung

25.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte » Berlin «
Wall luminaire » Berlin «
Applique » Berlin «
70
Ø 110
Gebrauchsanweisung
Anwendung
Stilvolle LED-Wandleuchte mit Antikverglasung.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Antikverglasung
2 Befestigungsbohrungen ø 5,2 mm
Abstand 70 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm max. 3 × 1,5@
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 23
Schutz gegen Eindringen fester Fremdkörper
> 12 mm und gegen schräg fallendes
Sprühwasser bis 60° Neigung
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,2 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Internetseite www.bega.de.
Ø 5,2
Instructions for use
Application
LED wall luminaire with antique glass.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
6,3 W Module connected wattage
8 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 25 °C Ambient temperature
a max
LED-0480/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
735 lm Module luminous flux
338 lm Luminaire luminous flux
42,2 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Antique glass
2 fixing holes ø 5.2 mm
70 mm spacing
1 cable entry for mains supply cable
up to ø 10,5 mm max. 3 × 1,5@
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 23
Protected against granular foreign bodies
> 12 mm and showers up to 60°
r – Safety mark
c – Conformity mark
Weight: 3.2 kg
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
260
Fiche d'utilisation
Utilisation
Applique de style à LED avec verres antiques.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
6.3 W Puissance raccordée du module
8 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 25 °C Température d'ambiance
a max
LED-0480/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
735 lm Flux lumineux du module
338 lm Flux lumineux du luminaire
42,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verres antiques
2 trous de fixation ø 5,2 mm
Entraxe 70 mm
1 entrée de câble pour câble de raccordement
jusqu'à ø 10,5 mm max. 3 × 1,5@
Bornier 2,5@
avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 23
Protection contre les corps solides
> 12 mm et contre chute oblique de gouttes
d'eau inclinaison max. 60°
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,2 kg
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com
31 027
r
IP 23
320
6,3 W
8 W
t = 25 °C
a
t = 25 °C
a max
LED-0480/830
3000 K
R > 80
a
735 lm
338 lm
42,2 lm / W
