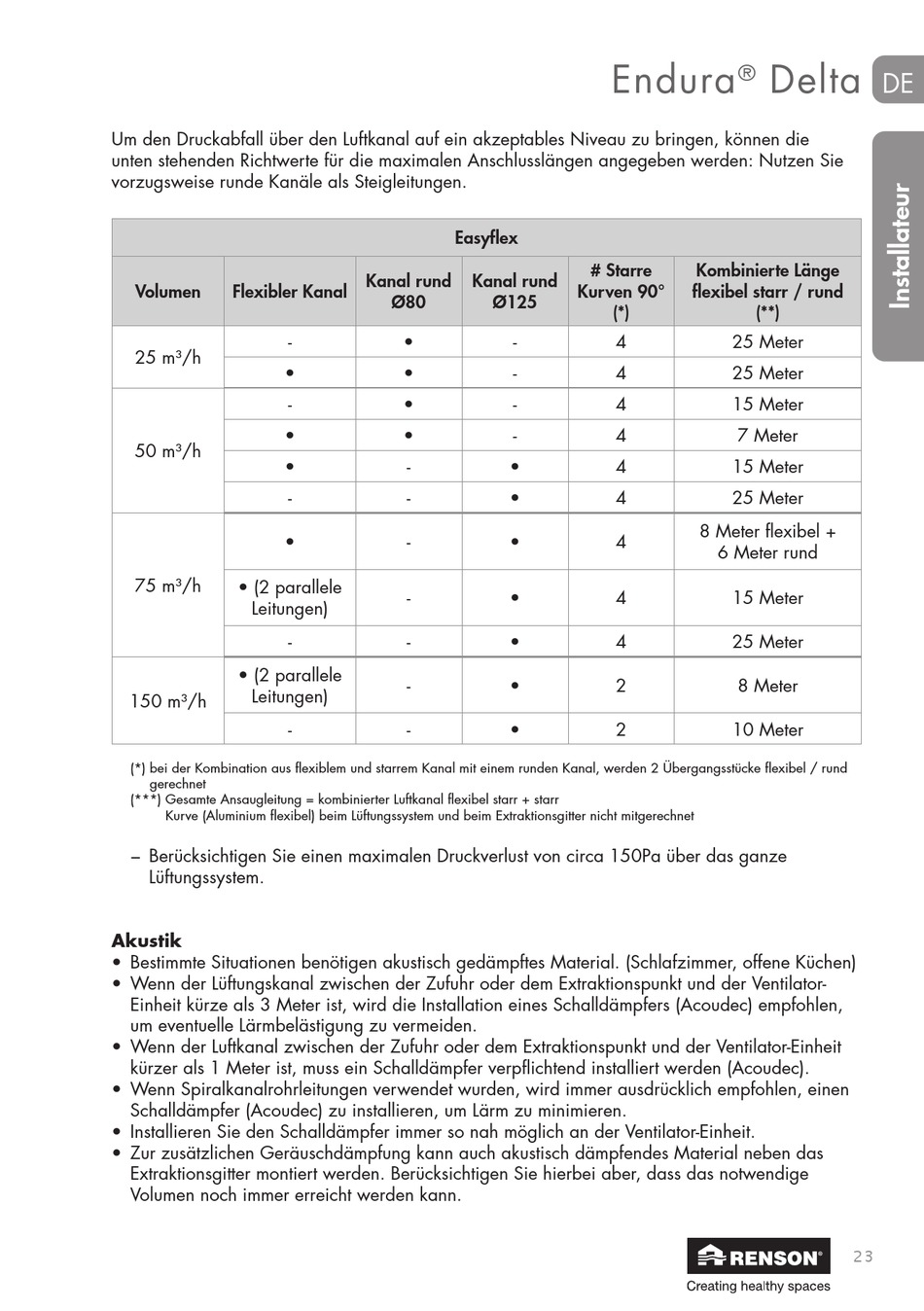

Um den Druckabfall über den Luftkanal auf ein akzeptables Niveau zu bringen, können die
unten stehenden Richtwerte für die maximalen Anschlusslängen angegeben werden: Nutzen Sie
vorzugsweise runde Kanäle als Steigleitungen.
Volumen
Flexibler Kanal
25 m³/h
•
•
50 m³/h
•
•
75 m³/h
• (2 parallele
Leitungen)
• (2 parallele
Leitungen)
150 m³/h
(*) bei der Kombination aus flexiblem und starrem Kanal mit einem runden Kanal, werden 2 Übergangsstücke flexibel / rund
gerechnet
(***) Gesamte Ansaugleitung = kombinierter Luftkanal flexibel starr + starr
Kurve (Aluminium flexibel) beim Lüftungssystem und beim Extraktionsgitter nicht mitgerechnet
− Berücksichtigen Sie einen maximalen Druckverlust von circa 150Pa über das ganze
Lüftungssystem.
Akustik
• Bestimmte Situationen benötigen akustisch gedämpftes Material. (Schlafzimmer, offene Küchen)
• Wenn der Lüftungskanal zwischen der Zufuhr oder dem Extraktionspunkt und der Ventilator-
Einheit kürze als 3 Meter ist, wird die Installation eines Schalldämpfers (Acoudec) empfohlen,
um eventuelle Lärmbelästigung zu vermeiden.
• Wenn der Luftkanal zwischen der Zufuhr oder dem Extraktionspunkt und der Ventilator-Einheit
kürzer als 1 Meter ist, muss ein Schalldämpfer verpflichtend installiert werden (Acoudec).
• Wenn Spiralkanalrohrleitungen verwendet wurden, wird immer ausdrücklich empfohlen, einen
Schalldämpfer (Acoudec) zu installieren, um Lärm zu minimieren.
• Installieren Sie den Schalldämpfer immer so nah möglich an der Ventilator-Einheit.
• Zur zusätzlichen Geräuschdämpfung kann auch akustisch dämpfendes Material neben das
Extraktionsgitter montiert werden. Berücksichtigen Sie hierbei aber, dass das notwendige
Volumen noch immer erreicht werden kann.
Easyflex
Kanal rund
Ø80
-
•
•
-
•
•
-
-
-
-
-
-
-
-
-
-
Endura
# Starre
Kanal rund
Kurven 90°
Ø125
(*)
-
4
-
4
-
4
-
4
•
4
•
4
•
4
•
4
•
4
•
2
•
2
Delta
®
Kombinierte Länge
flexibel starr / rund
(**)
25 Meter
25 Meter
15 Meter
7 Meter
15 Meter
25 Meter
8 Meter flexibel +
6 Meter rund
15 Meter
25 Meter
8 Meter
10 Meter
23
