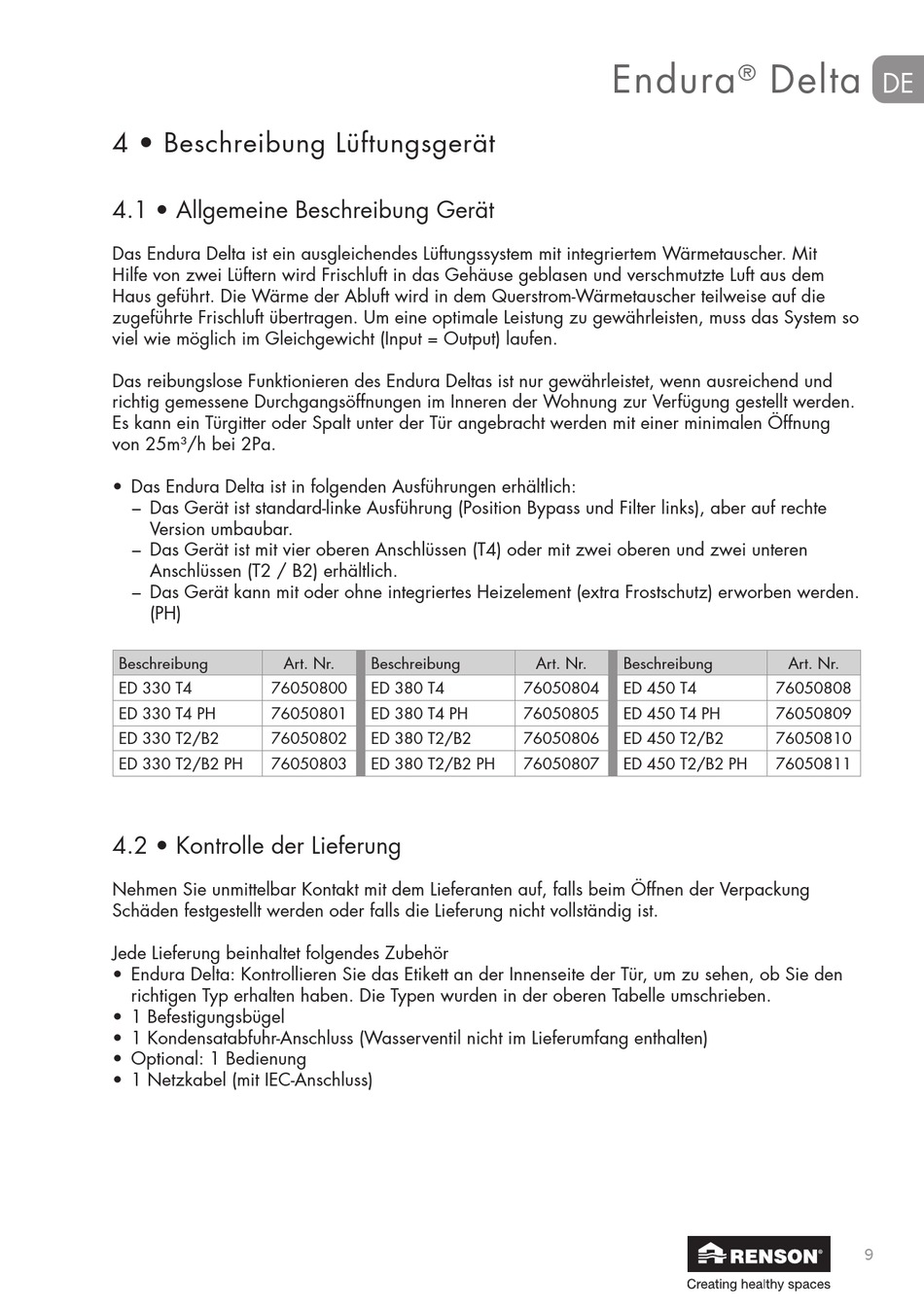

4 • Beschreibung Lüftungsgerät
4.1 • Allgemeine Beschreibung Gerät
Das Endura Delta ist ein ausgleichendes Lüftungssystem mit integriertem Wärmetauscher. Mit
Hilfe von zwei Lüftern wird Frischluft in das Gehäuse geblasen und verschmutzte Luft aus dem
Haus geführt. Die Wärme der Abluft wird in dem Querstrom-Wärmetauscher teilweise auf die
zugeführte Frischluft übertragen. Um eine optimale Leistung zu gewährleisten, muss das System so
viel wie möglich im Gleichgewicht (Input = Output) laufen.
Das reibungslose Funktionieren des Endura Deltas ist nur gewährleistet, wenn ausreichend und
richtig gemessene Durchgangsöffnungen im Inneren der Wohnung zur Verfügung gestellt werden.
Es kann ein Türgitter oder Spalt unter der Tür angebracht werden mit einer minimalen Öffnung
von 25m³/h bei 2Pa.
• Das Endura Delta ist in folgenden Ausführungen erhältlich:
− Das Gerät ist standard-linke Ausführung (Position Bypass und Filter links), aber auf rechte
Version umbaubar.
− Das Gerät ist mit vier oberen Anschlüssen (T4) oder mit zwei oberen und zwei unteren
Anschlüssen (T2 / B2) erhältlich.
− Das Gerät kann mit oder ohne integriertes Heizelement (extra Frostschutz) erworben werden.
(PH)
Beschreibung
Art. Nr.
ED 330 T4
76050800
ED 330 T4 PH
76050801
ED 330 T2/B2
76050802
ED 330 T2/B2 PH
76050803
4.2 • Kontrolle der Lieferung
Nehmen Sie unmittelbar Kontakt mit dem Lieferanten auf, falls beim Öffnen der Verpackung
Schäden festgestellt werden oder falls die Lieferung nicht vollständig ist.
Jede Lieferung beinhaltet folgendes Zubehör
• Endura Delta: Kontrollieren Sie das Etikett an der Innenseite der Tür, um zu sehen, ob Sie den
richtigen Typ erhalten haben. Die Typen wurden in der oberen Tabelle umschrieben.
• 1 Befestigungsbügel
• 1 Kondensatabfuhr-Anschluss (Wasserventil nicht im Lieferumfang enthalten)
• Optional: 1 Bedienung
• 1 Netzkabel (mit IEC-Anschluss)
Beschreibung
Art. Nr.
ED 380 T4
76050804
ED 380 T4 PH
76050805
ED 380 T2/B2
76050806
ED 380 T2/B2 PH
76050807
Endura
Delta
®
Beschreibung
ED 450 T4
76050808
ED 450 T4 PH
76050809
ED 450 T2/B2
76050810
ED 450 T2/B2 PH
76050811
de
Art. Nr.
9
