Montage
Montage

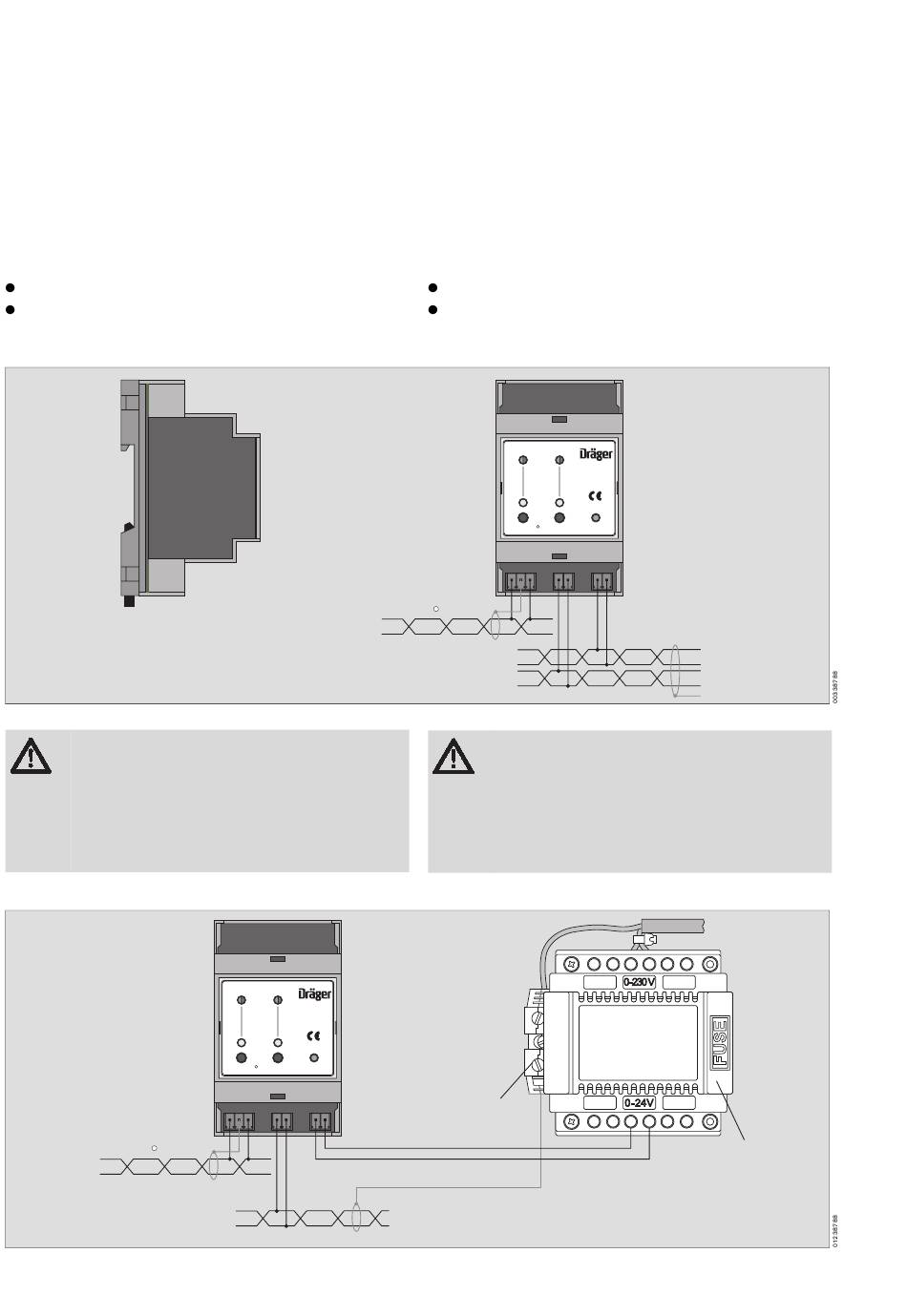

Das GMS-Gateway und das GMS-Gateway VoluCount™ sind
als Einbaugehäuse für Hutschienenmontage ausgeführt. Die
Montage erfolgt in einem Schalt-kasten oder einem separat
erhältlichen Kunststoffgehäuse (G 50 748) durch:
Aufklicken auf die Hutschiene (35 mm).
Befestigung der Anschlussklemmen gemäß der Klemmen-
beschriftung.
HINWEIS
Die Schirmung des Systemkabels GM-Netzwerk
G 50 750 wird am GMS-Gateway bzw.
GMS-Gateway VoluCount™ nicht angeschlossen.
Bei Versorgung des Gerätes mittels Systemka-
bel ist sicherzustellen, dass die Schirmung am
anderen Ende des Kabels aufgelegt ist.
LonWorks
R
A
B
6
A
B
STATUS
GMS
Gateway
G51300
SERVICE
LonWorks
GMS
24V
R
S
A
B
GMS
S
Installation
Installation
The GMS gateway and the GMS gateway VoluCount™ are
constructed as housings for DIN rail installation. The unit is
installed in a switch box or in a separately available plastic
housing (G 50 748) by:
Snapping onto the top hat rail (35 mm).
Fastening of the connector terminals as labeled.
STATUS
SERVICE
LonWorks
GMS
R
LonWorks
R
S
A
B
GMS
NOTE
The shielding of the G 50 750 GM network
system cable is not connected to the GMS
gateway resp. GMS gateway VoluCount™. If the
equipment is supplied via system cable, ensure
that the shielding is connected at the other end
of the cable.
G 41 784
GMS
Gateway
G51300
24V
24V AC/DC
G 50 750
G 50 728
