NF3000 - Installations- und Inbetriebnahmeanleitung
ACHTUNG -
Schalten Sie die
BMZ NF3000
spannungsfrei
Sichern Sie die
aktuellen
Konfigurationsdaten
auf dem PC
Beschriften Sie die
Kabel vor dem
Abtrennen

5.7 Basisplatine

Die NF3000 Basisplatine befindet sich an der Rückseite
des Platinengehäuses. Falls die Basisplatine aus-
gewechselt werden muss, kann ein Austauschsatz (SN:
020-569) bestellt werden. Zur Entfer nung der
Basisplatine empfiehlt der Hersteller das Ausbauen des
Hauptchassis aus dem Zentralengehäuse, damit
genügend Platz zum Ausbau der Platine vorhanden ist.
Treffen Sie geeignete Antistatik-Schutzmaßnahmen.

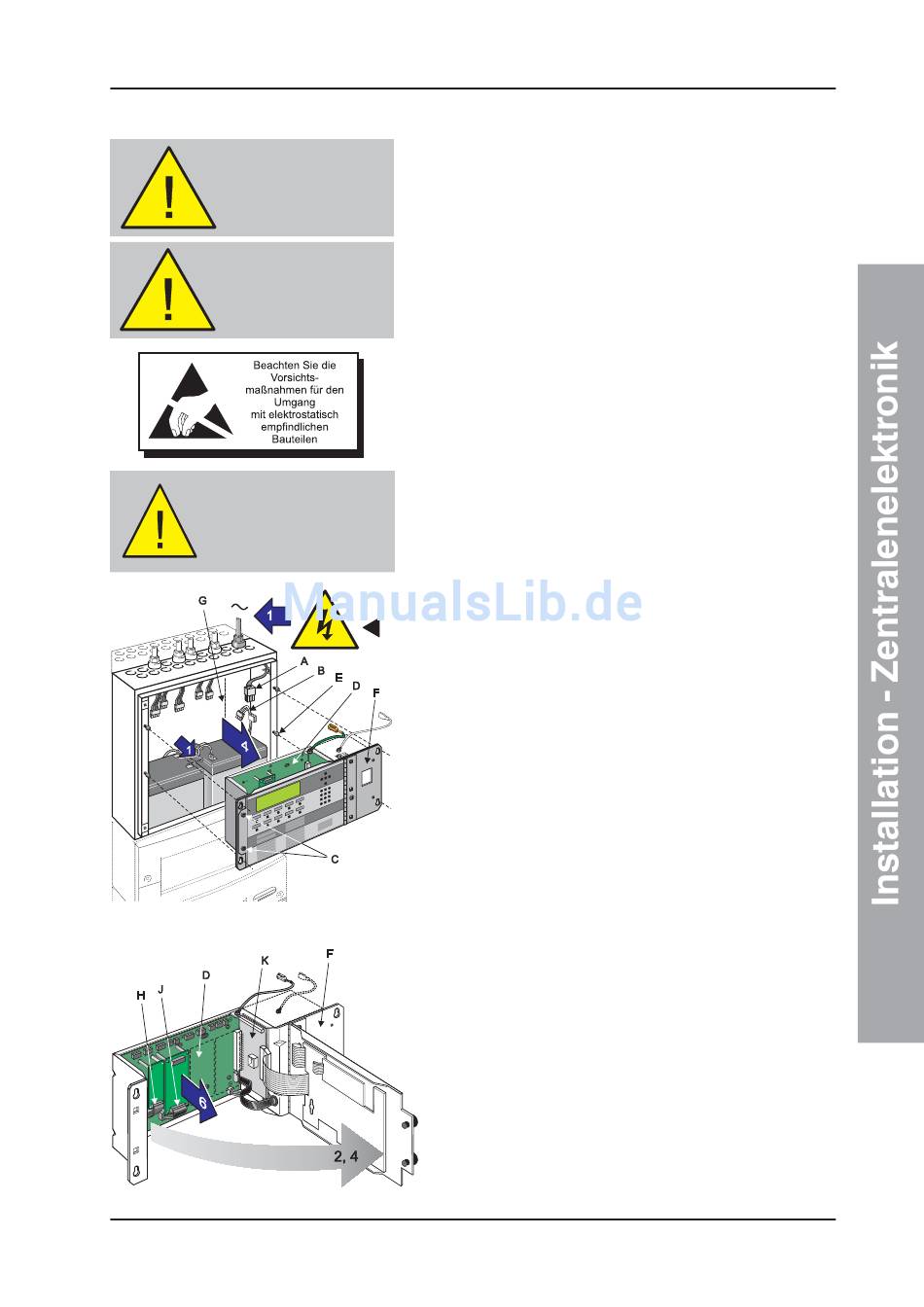

1 Wenn die Frontblende demontiert ist schalten Sie
die BMZ NF3000 spannungsfrei - entfernen Sie zuerst
die Akkumulatoren. Entfernen Sie Stromkabel (A)
und Akkuanschlusskabel (B) von dem Netzteilmodul
oder dem DTP/Booster-Modul (nicht abgebildet).
2 Lösen Sie beide Verschlüsse (C) mit einer Münze
passender Größe und öffnen Sie die Hauptchassistür
für den Zugang zu dem Platinengehäuse im
Hauptchassis.
3 Entfernen Sie alle Kabelanschlüsse auf der
Basisplatine (D) (siehe Kapitel 5.7.2, Anschluss).
Schließen Sie die Tür und sichern Sie sie mit den
Verschlüssen.
4 Lösen Sie die vier Schrauben, die das Hauptchassis
sichern (E). Entfernen Sie das Hauptchassis (F) aus
dem Zentralengehäuse (G) und legen Sie es, mit
der Fronttür nach oben gerichtet, auf eine saubere
Fläche. Öffnen Sie die Fronttür für den Zugang zur
Basisplatine (D).
5 Entfernen Sie alle Platinen auf der Einbauebene 3,
wenn vorhanden - siehe Kapitel 5.10.
6 Lösen Sie die kurzen Flachbandkabel (H oder J)
aller Platinen auf Einbauebene 2 (wenn vorhanden)
und entfernen Sie diese Platinen - siehe Kapitel 5.11
und/oder 5.12.
Hinweis:Notieren Sie die Positionen der Platinen für
den Wiedereinbau.
7 Entfernen Sie die Prozessor-Platine (K) aus dem
Hauptchassis - siehe Kapitel 5.8 - und lagern Sie
sie in einer Antistatik-Schutzhülle.
8 Entfernen Sie die Basisplatine aus dem
Hauptchassis, indem Sie die sieben M3 x 8 SEM
Schrauben lösen.
Hinweis:Beachten Sie die Zeichnung zu den An-
schlüssen auf der nächsten Seite.
9 Entfernen Sie die Abstandsbolzen (L) und lagern Sie
die Basisplatine bis zum Versand in einer Antistatik-
Schutzhülle.
33 997-400-003-7, Ausgabe 7
Januar 2010
