3.3 EMV-Schutz
Durch die Beachtung der zuvor aufgeführ ten
Anweisungen und der Verwendung geeigneter Kabel
werden EMV-Probleme vermieden. In Bereichen mit
einer großen Störstrahlungsbelastung oder bei einer
ungünstigen Kabelführung ist es möglich, zusätzliche
Ferrit-Entstörungselemente
Verbindungen zwischen Kabel und Zentrale einzusetzen.
3.3.1 Abschirmung
Benutzen
Kabelabschirmung:

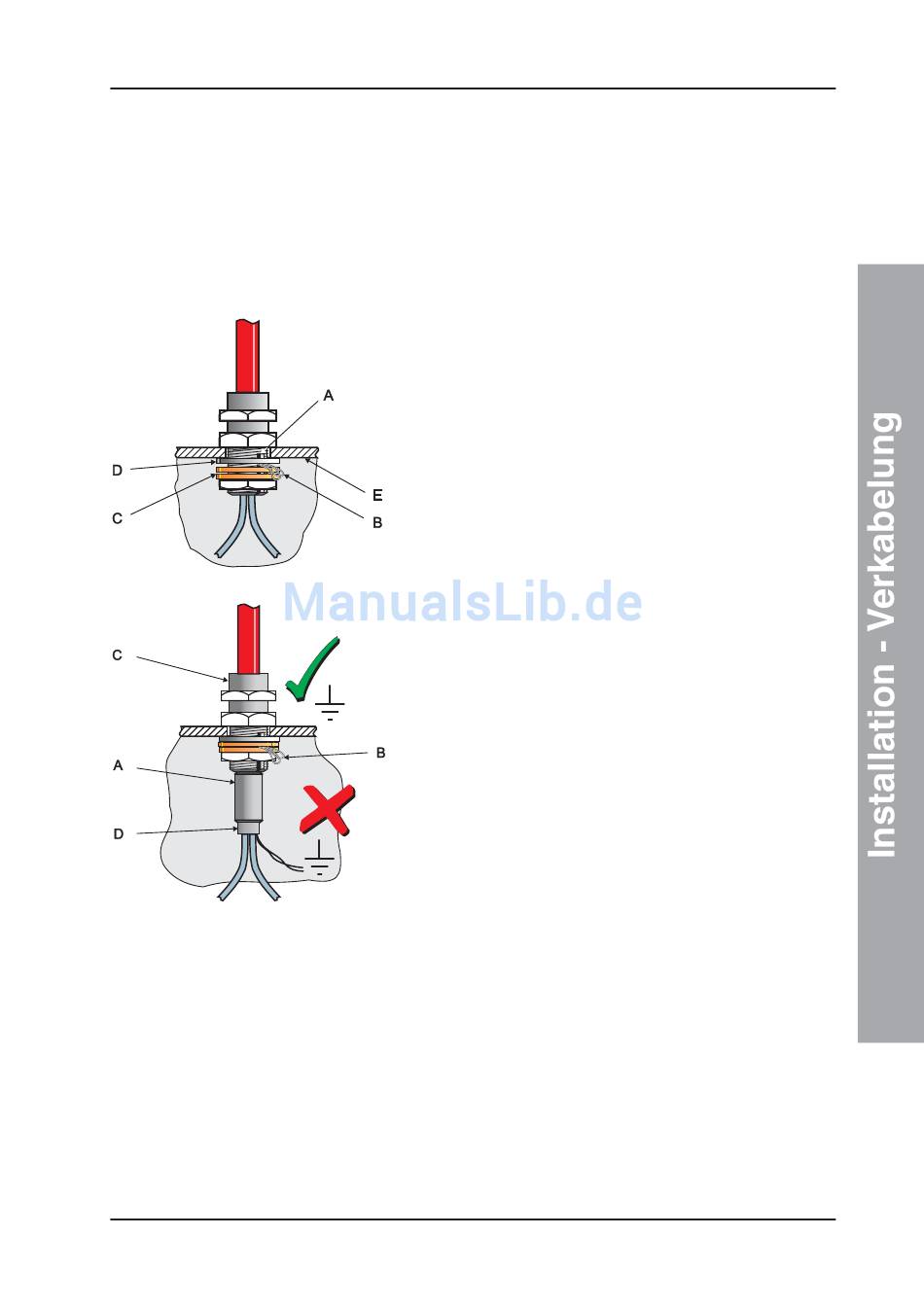

Benutzen Sie einen Metallstutzen mit Schlitzen (A), der
eine Anklemmung des Leitungsdrahtes oder der
Abschirmung (B) zwischen die Dichtungsringe (C)
ermöglicht. Setzen Sie einen Stahldichtungsring (D)
zwischen die Messingdichtungsringe und die Unterseite
der Gehäuseoberfläche (E). So ist ein optimaler EMV-
Schutz gewährleistet. Passende Stutzen sind das CTX-
Sortiment, erhältlich bei Notifier. Das gewählte Teil muss
in die 20mm Kabeleinführungen passen.
3.3.2 Ferrit-Kerne (optional)
Der Einsatz von Ferrit-Kernen ist bei der NF3000
normalerweise nicht erforderlich. In kritischen EMV-
Bereichen oder bei einer ungünstigen Verkabelung ist
es möglich, optionale Ferrit-Kerne für die Leitungs- und
Alarmgeberverdrahtung einzusetzen. Die Ferrit-Kerne
(A) werden auf den/die Leiter jedes Kabels und NICHT
auf die Abschirmung gesetzt, welche außerhalb der
Kerne verläuft. Sie sollten so nah wie möglich an den
Eingangspunkt des Kabels gesetzt werden, d.h. so nah
wie
Metallkabelstutzens (C). Der Kern sollte mit einer
Kabelbindung (D) festgezurrt werden.
Die Ferrit-Kerne sind bei NOTIFIER-Händlern unter der
Sachnummer FK-127 zu beziehen.
