3. Schließen Sie die Klemmen CLK und DTA des Erweiterungsmoduls kurz.
4. Schalten Sie die Stromversorgung des Erweiterungsmoduls ein.
5. Die Speicherung des gewählten Betriebsmodus wird durch langsames Blinken der LED
STATUS bestätigt.
6. Schalten Sie die Stromversorgung des Erweiterungsmoduls ab.
7. Trennen Sie die Klemmen CLK und DTA des Erweiterungsmoduls.

2.2 Adresseinstelleung

Das Erweiterungsmodul muss individuelle Adresse eingestellt haben (anders, als in anderen
Geräten, die an den Bus der Alarmzentrale angeschlossen sind).
Die Adresse können Sie mithilfe der DIP-Schalter auf der Elektronikplatine des Moduls
einstellen. Den Schaltern sind Zahlenwerte zugewiesen. In der Position OFF beträgt
der Wert 0. Die Zahlenwerte, die den Schaltern in Position ON zugewiesen sind, präsentiert
die Tabelle 1. Die Gesamtsumme dieser Zahlenwerte ist die eingestellte Adresse.
Schalter (Position ON)
Zahlenwert

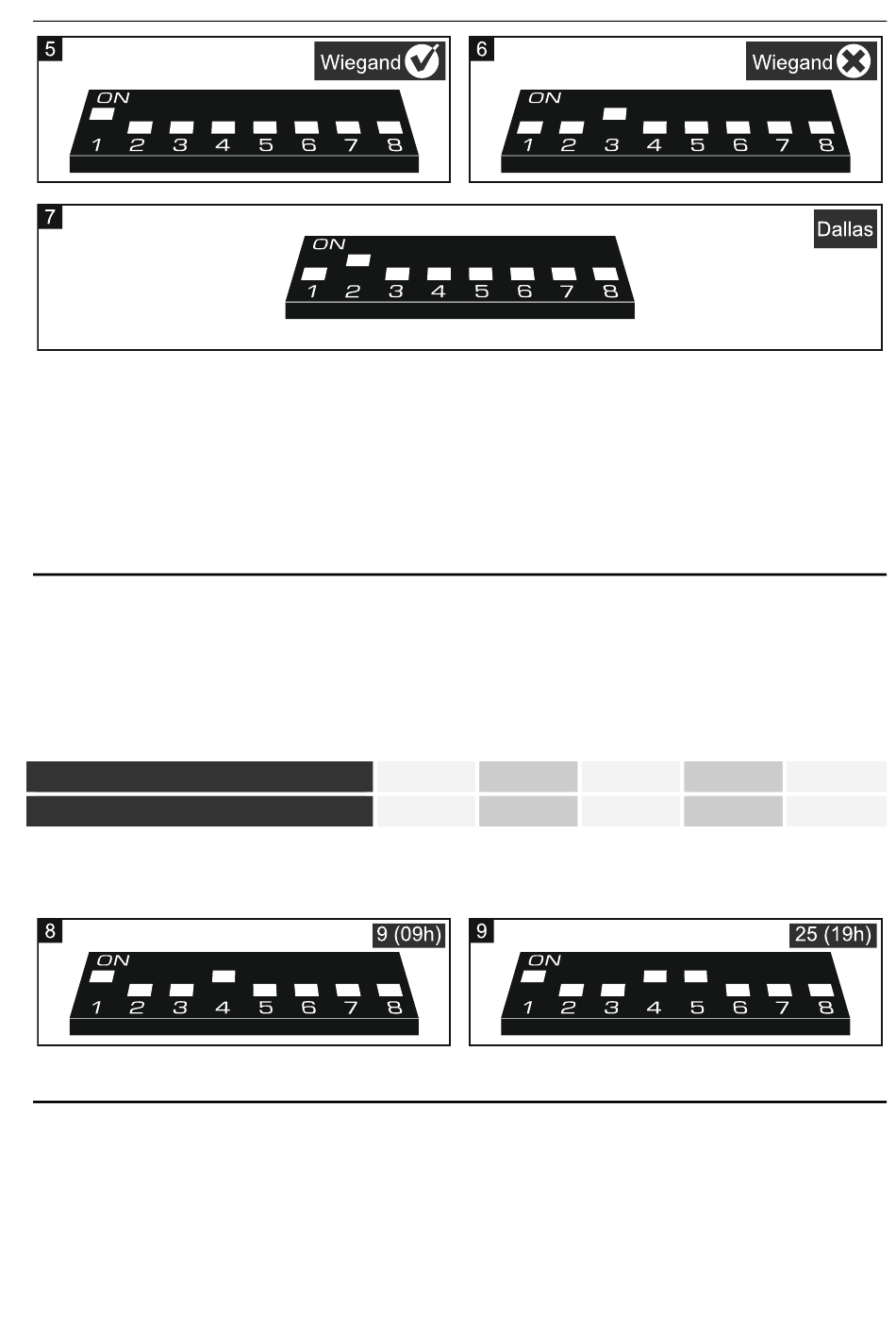

Die Abbildungen 8 und 9 stellen Beispiele für mithilfe Schalter eingestellte Adressen dar.

2.3 Anschluss von Lesern

Die Länge des Kabels zur Verbindung des Lesers mit dem Erweiterungsmodul darf nicht
30 m überschreiten.
Anschluss des Zutrittskartenlesers von SATEL
Schließen Sie die Leserleitungen an die Klemmen des Erweiterungsmoduls gemäß der
Tabelle 2 an.
INT-R
1 2
1 2
Tabelle 1.
3 4
4 8
5
5
16
