DER ADRESSIERBAREN EINGÄNGE
CA-64 ADR
Das Erweiterungsmodul der adressierbaren Eingänge CA-64 ADR ist für die Zusammenarbeit mit der
Alarmzentrale CA-64 vorgesehen. Es ermöglicht einen Ausbau des Alarmsystems um 48 Eingänge mit
identischen Eigenschaften wie die Eingänge der Hauptplatine. Jeder Eingang kann individuell
parametriert werden und für jeden von ihnen kann eine von vielen Reaktionsarten für den Fall einer
Verletzung gewählt werden. Das Modul hat ein eingebautes Impulsnetzgerät mit einer Leistung von
2,2A, einem Kurzschlussschutz des Speiseausgangs sowie ein Auflade- und Kontrollsystem des Akkus,
mit der Abschaltung des entladenen Akkus.
ACHTUNG:
Nach der Installation des Moduls CA-64 ADR im Alarmsystem können weitere
Module von Eingängen sowie die Unterzentrale CA-64 PP nicht mehr installiert
werden.
BESCHREIBUNG DES MODULS
D1
ADRES
12345

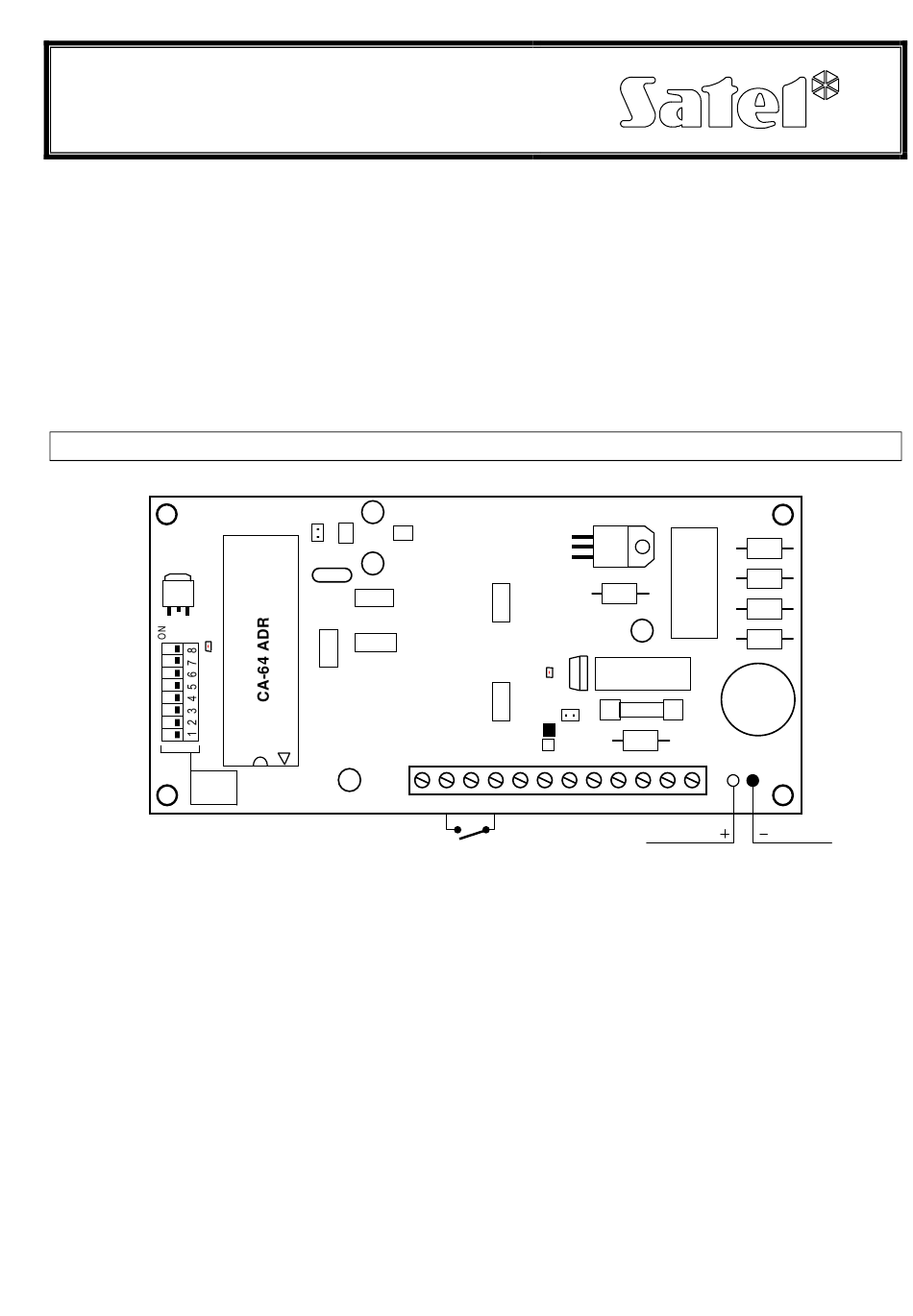

Ansicht der Modulplatine.
Abbildung 1.
KLEMMEN:
- Ausgang für die Einspeisung der adressierbaren Melder mit einem elektronischen
POW
Strombegrenzer 1,5A.
- Masse
COM
INT
- Eingang für Daten der adressierbaren Melder (interner Datenbus)
TMP
- Eingang des Modul-Antisabotage-Kreises (NC)
CLK, DTA
- Modulbus
+12V
- Ausgang des Netzteils
AC
- Eingang der Einspeisung des Moduls (17...24V AC)
Die Klemmen AC dienen zum Anschluss der Sekundärwicklung des Netztransformators.
Mindesteingangsspannung bei maximaler Belastung des Transformators durch das Modul beträgt 16V
(AC).
Die Schaltergruppe auf der Platine dient zur Festlegung der individuellen Moduladresse auf dem
Modulbus.
MODUL
RESET
POW COM INT TMP CLK DTA+12V+12V COM COM AC AC
SABOTAGEKONTAKT
des GEHÄUSES
D2
5W0.1ΩJ
T3.15A
350mA
700mA
(ROT)
AKUMULATOR
®
ca64adr_de 03/02
(SCHWARZ)
Die
