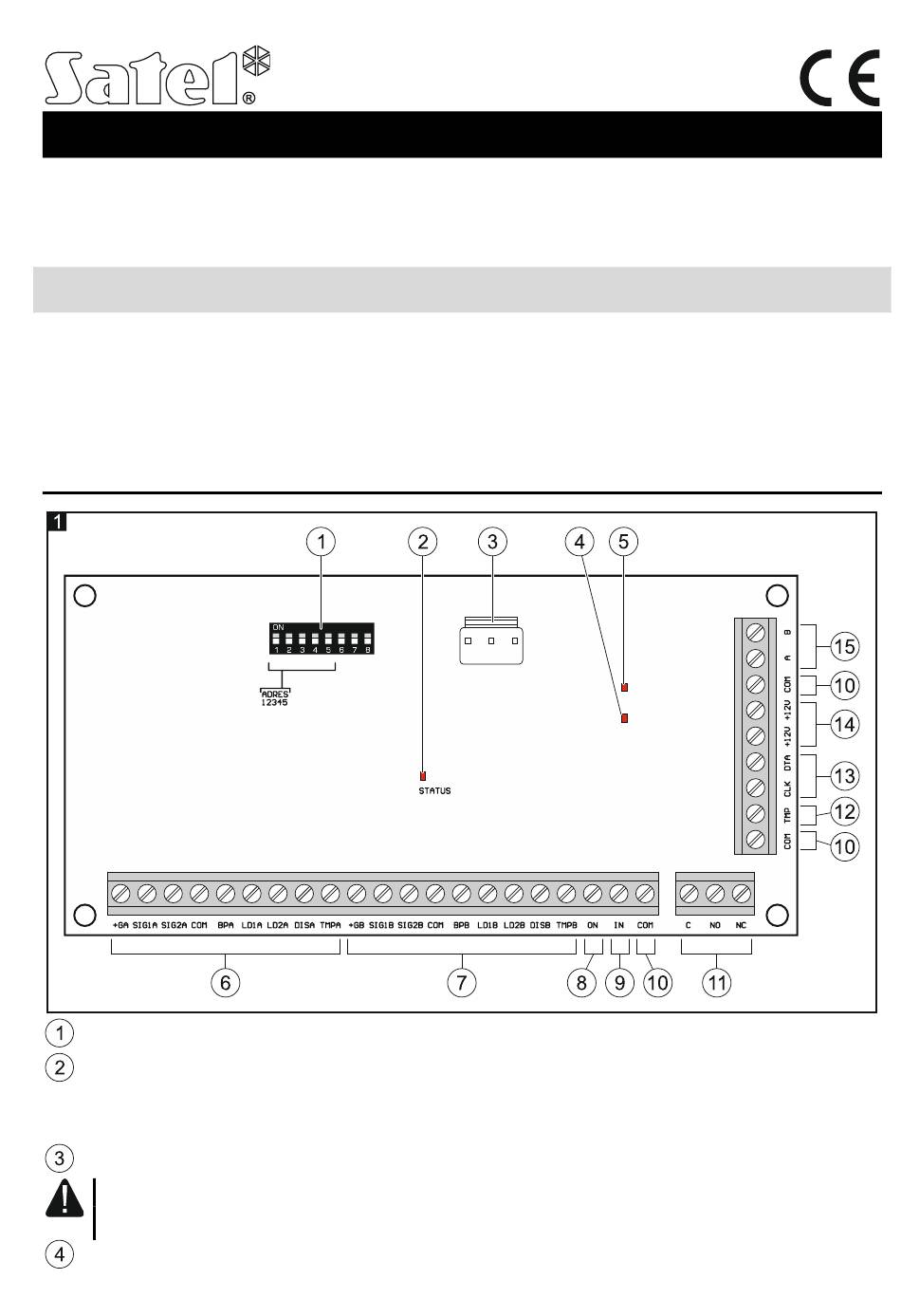

INT-R
UNIVERSAL-ERWEITERUNGSMODUL FÜR KARTEN- UND iBUTTON-LESER
Vollständige Installationsanleitung ist unter
Das Erweiterungsmodul INT-R ermöglicht, im Alarmsystem die Zutrittskarten- oder Dallas-
iButton-Leser zu installieren. Das Erweiterungsmodul ermöglicht darüber hinaus, den Zutritt
zur einzelnen Tür zu kontrollieren. Das Erweiterungsmodul ist mit den Alarmzentralen
INTEGRA
/
INTEGRA
Erweiterungsmodul mit der Elektronikversion 2.0.

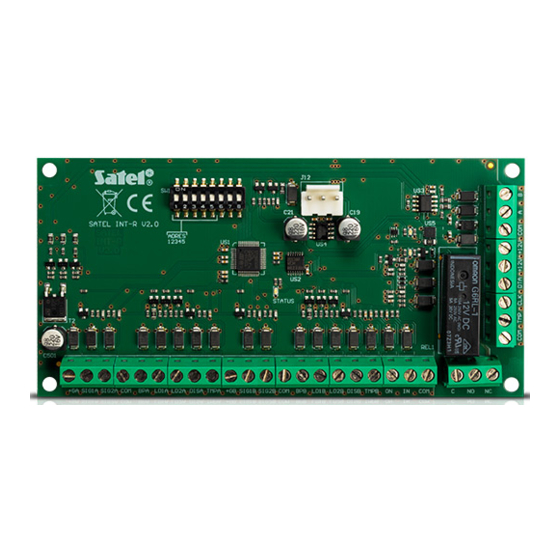

1. Elektronikplatine
DIP-Schalter (siehe „Wahl des Betriebsmodus" S. 4 und „Adresseinstelleung" S. 5).
LED zur Signalisierung der Kommunikation mit der Alarmzentrale:
leuchtet – keine Kommunikation mit der Alarmzentrale,
blinkt – Kommunikation mit der Alarmzentrale verläuft korrekt.
Anschluss für das Netzteil von SATEL (z.B. APS-412).
Das Netzteil kann an Erweiterungsmodule angeschlossen werden, die nach dem
9.09.2014 hergestellt wurden.
LED zur Anzeige des Zustandes des Relaisausgangs (leuchtet, wenn der Ausgang
eingeschaltet ist).
Kurze Installationsanleitung
Plus
kompatibel.
www.satel.eu
Die
Anleitung
bezieht
int-r_sii_de 02/20
zu finden
sich
auf
das

Werbung

loading

Inhaltszusammenfassung für Satel INT-R

  • Seite 1 Kurze Installationsanleitung Vollständige Installationsanleitung ist unter www.satel.eu zu finden Das Erweiterungsmodul INT-R ermöglicht, im Alarmsystem die Zutrittskarten- oder Dallas- iButton-Leser zu installieren. Das Erweiterungsmodul ermöglicht darüber hinaus, den Zutritt zur einzelnen Tür zu kontrollieren. Das Erweiterungsmodul ist mit den Alarmzentralen INTEGRA...
  • Seite 2 INT-R SATEL LED zur Anzeige der Stromversorgung (leuchtet, wenn Stromversorgung vorhanden ist). Klemmen zum Anschluss des Lesers A (siehe „Anschluss von Lesern” S. 5): - Stromversorgung, SIG1A - Daten (0), SIG2A - Daten (1), - Masse, - Tonsteuerung, LD1A - Steuerung der grünen LED,...
  • Seite 3 SATEL INT-R 1. Befestigen Sie die Elektronikplatine des Erweiterungsmoduls im Gehäuse (im Angebot von SATEL sind verschiedene Gehäuse erhältlich, in denen das Erweiterungsmodul installiert werden kann). 2. Ändern Sie den Betriebsmodus des Erweiterungsmoduls, wenn er anders als der werkseitig eingestellte sein soll (siehe „Wahl des Betriebsmodus” S. 4).

  • Seite 4: Wahl Des Betriebsmodus

    Wenn Sie im Alarmsystem die Zutrittskartenleser mit Wiegand Interface installieren, werden die den Benutzern mithilfe solcher Leser zugewiesenen Karten nur durch diese Leser unterstützt. Die Leser von SATEL, die das Format EM-Marin verwenden, Bedienteile mit Lesern usw. werden diese Karten nicht unterstützen. Analog dazu unterstützen die Leser mit Wiegand Interface keine Karten, die den Benutzern mithilfe...

  • Seite 5: Adresseinstelleung

    Die Abbildungen 8 und 9 stellen Beispiele für mithilfe Schalter eingestellte Adressen dar. 2.3 Anschluss von Lesern Die Länge des Kabels zur Verbindung des Lesers mit dem Erweiterungsmodul darf nicht 30 m überschreiten. Anschluss des Zutrittskartenlesers von SATEL Schließen Sie die Leserleitungen an die Klemmen des Erweiterungsmoduls gemäß der Tabelle 2 an.
  • Seite 6 SIG1B gelb grau grün LD1A LD1B LD2A LD2B braun Tabelle 3. Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden SATEL sp. z o.o. • ul. Budowlanych 66 • 80-298 Gdańsk • POLEN Tel. +48 58 320 94 00 www.satel.eu...
