GEZE ORS 142 Anleitung

ORS 142 DE Beiblatt
GB Supplement
DE Deckenrauchmelder
GB Ceiling smoke detector
GEZE GmbH
P.O.Box 1363 Tel.: 0049 7152 203-0
71229 Leonberg Fax: 0049 7152 203-310
Germany www.geze.com 140403-00

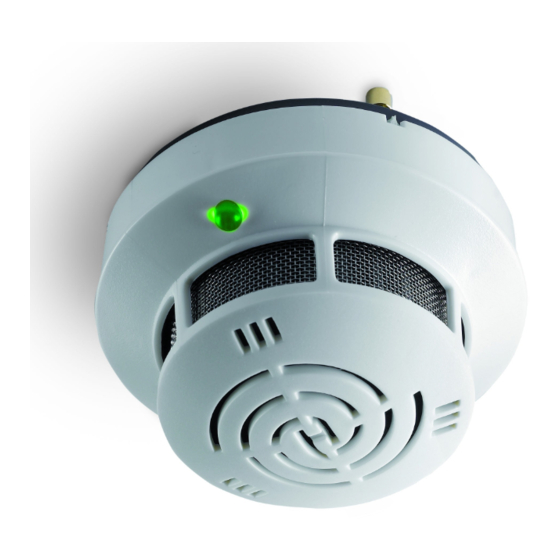

Deckenrauchmelder ORS 142
Dokument FA GC 150 - Anleitung zur Montage, Inbetrieb-
nahme, Bedienung und Wartung beachten, siehe www.
geze.com - Mat. Nr. 141511.
Technische Daten
Kit Deckenrauchmelder ORS 142 mit Mat. Nr. 141715
à 2 x Rauchmelder ORS 142
à 2 x Sockel ORS 143 A
à 1 x Abschlussmodul AM 142
Deckenrauchmelder ORS 142 mit Mat. Nr. 091069
à Rauchmelder ORS 142
à Sockel ORS 143 A
Abschlussmodul AM 142 Mat. Nr. 144781
Farbe weiß, RAL 9010
Abmessungen (mit Sockel, DxH) 80 mm x 66 mm
Funktionsprinzip
à Raucherkennung Streulicht, Alarmschwellennach-
führung, selbstrückstellend
à T emperaturfühler 70°C ±5
Eingangsspannung 24 V DC
Eingangsstrom maximal 22 mA
Einbaulage Deckenmontage
Schutzart IP42
Umgebungstemperatur -20°C bis 60°C
Alarmausgang potentialfreier Relaisausgang,
Öffner maximal 24 V DC / max.1 A
Abschlussmodul AM 142 im Sockel des letzten Decken-
rauchmelders
2 x 43 kW,
Meldertest Alarmauslösung mit Prüfgas
Verwendung
Der ORS 142 ist ein Deckenrauchmelder zur Verwendung in
der GEZE Feststellanlage FA GC 150.
Rauchmelder erkennen Rauch. Sie arbeiten nach dem
Streulichtprinzip. Ein Lichtsender und ein Lichtempfänger
sind in der Messkammer so angeordnet, dass normaler-
weise kein Licht auf den Empfänger fällt. Befinden sich
Schwebeteilchen (Rauch) in der Messkammer, so streuen
diese einen Teil des Lichtes auf den Empfänger, der dieses
in ein elektrisches Signal umsetzt. Der potentialfreie Alarm-
ausgang (Relais) des Rauchmelders öffnet.
Ein Rauchmelder erkennt also nicht nur Rauch, sondern
auch alle anderen Schwebeteilchen und reagiert empfind-
lich auf Verschmutzung.
Der ORS 142 enthält zusätzlich einen Temperaturfühler, der
bei 70°C anspricht. Bei einer Temperatur größer als 70°C
öffnet ebenfalls der Alarmausgang.
Schutz des Deckenrauchmelders vor Verschmutzung
à Die Staubschutzkappe des Rauchmelders erst bei der Inbe-
triebnahme entfernen.
à Nach Einbau des Rauchmelders und Entfernung des Staub-
schutzes darauf achten, dass kein Staub in die Messkam-
mer gelangt. Dies führt zu einer erhöhten Verschmutzung
und kann die Lebensdauer des Rauchmelders erheblich
verkürzen.
EN 54-7
à Die Messkammer des Rauchmelders darf nicht geöffnet
EN 14637
werden.
Signalisierung
LED
Spannungslos aus
Normalbetrieb GN
Verschmutzung
YE
(Warnung)
GN
Der Deckenrauch-
melder sollte
ausgetauscht
werden.
Verschmutzungs-
YE
grenze erreicht
GN
Der Deckenrauch-
melder muss
ausgetauscht
werden.
Fehler YE
Der Deckenrauch-
melder muss
ausgetauscht
werden.
Alarm RD
Anschluß an Sturzrauchschalter GC 151
Jumper J2 (rot) abziehen (= mit Deckenmelder).
X X
Jumper J3 zur Messkammer hin setzen (Pin 2-3, = mit Leitungsüberwachung).
X X
LED zur Zustandsanzeige
Abschlussmodul AM 142 im Sockel des letzten ORS 142 anschließen.
X X
Kabeltyp J-Y(ST)Y, 2x2x0,6 mm
X
X
AS Deckenmelder
(additional sensor)
GND Bezugspotential
(ground)
Anschluß an Sturzrauchschalter ORS 141
Jumper J2 (rot) abziehen (= mit Deckenmelder).
X
X
Kein Abschlussmodul anschließen.
X
X
Im Sockel des letzten Deckelmelders eine Drahtbrücke zwischen 24V (1) und ASin (5) einbauen.
X
X
X Kabeltyp J-Y(ST)Y, 2x2x0,8 mm
X
Relaisausgang
AS Deckenmelder
(additional sensor)
GND Bezugspotential
(ground)
oder 2x2x0,8 mm verwenden. Länge maximal 15m.
2 2
WH
BK schwarz
WH weiß
RD rot
YE gelb
2 verwenden. Länge maximal 15m.
Drahtbrücke einbauen
Klemmdose
Klemmdose
