Inhaltszusammenfassung für SysMik SCC-510-24

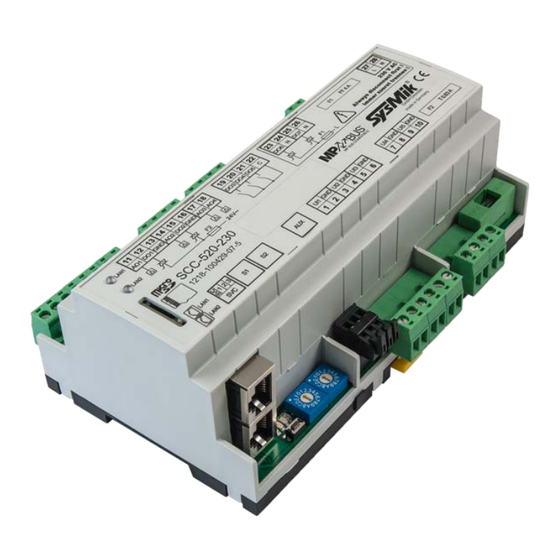

- Seite 1 Sedona-Compact-Controller SCC-510-24 SCC-511-24 SCC-510-230 SCC-511-230 SCC-520-24 SCC-521-24 SCC-520-230 SCC-521-230 Gerätebeschreibung Revision 7...
- Seite 2 Auf Wunsch senden wir Ihnen diese gern zu. Die Garantie für das Gerät erlischt bei unsachgemäßer Handhabung, bei Gerätedemontage sowie bei Verwendung von nicht durch SysMik für dieses Gerät freigegebener Software. Inbetriebsetzung und der Betrieb des Gerätes darf nur unter Beachtung der gültigen Sicherheitsbestimmungen und durch qualifiziertes Personal vorgenommen werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Überblick Bestellinformationen Anschlüsse SCC-5xx-24 SCC-5xx-230 Anschaltbeispiele Anzeige - und Bedienelemente Abmessungen und Einbau Kommissionierung Konfiguration der IP-Addresse Rücksetzen auf Auslieferungsstand System-Fallback Technische Daten Verwendung von Software von Drittanbietern SCC-5xx... -
Seite 4: Überblick
230 V AC-Versorgung (SCC-5xx-230) SCC-52x besitzen darüber hinaus eine MP-Bus-Schnittstelle zur Ansteuerung von bis zu 8 Belimo-MP-Bus-Stellantrieben. Bestellinformationen Gerätetyp Eigenschaften Artikelnummer SCC-510-24 Relais potenzialfrei, 24 V AC 1218-100429-01-3 SCC-511-24 Relais intern verschaltet, 24 V AC 1218-100429-02-0 SCC-510-230 Relais potenzialfrei, 230 V AC... -
Seite 5: Anschlüsse
Anschlüsse Anschlüsse SCC-5xx-24 Bild 3.1.1: Funktionsübersicht und Anschlüsse SCC-5x0-24 Bild 3.1.2: Funktionsübersicht und Anschlüsse SCC-5x1-24 SCC-5xx... - Seite 6 Anschlüsse Klemme / Anschluss Bezeichnung / Funktion LAN1 Ethernet-Port 1 LAN2 Ethernet-Port 2 AUX (RS485 1 UI1 Eingang 1 (DI / Zählimpulse / U / R / I / Temp) 2 GND Masse, Rückleiter UI1 3 UI2 Eingang 2 (DI / Zählimpulse / U / R / I / Temp) 4 GND Masse, Rückleiter UI 2 5 UI3...
-
Seite 7: Scc-5Xx-230
Anschlüsse SCC-5xx-230 Bild 3.2.1: Funktionsübersicht und Anschlüsse SCC-5x0-230 Bild 3.2.1: Funktionsübersicht und Anschlüsse SCC-5x1-230 SCC-5xx... - Seite 8 Anschlüsse Klemme / Anschluss Bezeichnung / Funktion LAN1 Ethernet-Port 1 LAN2 Ethernet-Port 2 AUX (RS485 1 UI1 Eingang 1 (DI / Zählimpulse / U / R / I / Temp) 2 GND Masse, Rückleiter UI1 3 UI2 Eingang 2 (DI / Zählimpulse / U / R / I / Temp) 4 GND Masse, Rückleiter UI 2 5 UI3...
-
Seite 9: Anschaltbeispiele
Anschaltbeispiele Anschaltbeispiele Sensoren Universaleingänge UI1..4 DI 24 V DC DI potenzialfrei, z.B. Präsenzmel- der, Fensterkontakt, Impulse Widerstandsmessung, z.B. beliebige Temperaturmessung Pt1000 RTD, Potenziometer, Fotowiderstand Strommessung 0/4-20 mA Spannungsmessung 0-10 V Universaleingang UI5 DI 24 V DC DI potenzialfrei, z.B. Präsenzmel- der, Fensterkontakt, S0-Impulse Widerstandsmessung für Spannungsmessung 0-38 V... - Seite 10 Anschaltbeispiele Aktoren SCC-5xx-24 24/230 V-Lüfter, SCC-520 24V-Lüfter, SCC-521 Schütz, 24 V AC Elektrothermische Antriebe, 24 V 3-Punkt-Antrieb, 24 V AC SCC-5xx-230 230 V AC-Lüfter, SCC-521 24/230 V-Lüfter, SCC-520 Schütz, 230 V AC Elektrothermische Antriebe, 230 V AC 3-Punkt-Antrieb, 230 V AC SCC-52x Nicht geeignet für die Ansteuerung von Motoren mit Phasenschieberkondensatoren / Stein- metzschaltung, z.B.
-
Seite 11: Anzeige - Und Bedienelemente
Anzeige – und Bedienelemente Anzeige - und Bedienelemente Bild 6.1: Anzeige- und Bedienelemente Funktion LED1 applikationsspezifisch, (gelb) LED2 applikationsspezifisch, (grün) LED3 applikationsspezifisch, (rot) Tabelle 6.1: LEDs im Klemmbereich Drehschalter Funktion applikationsspezifisch applikationsspezifisch Tabelle 6.2: Drehschalter unter der Frontblende Beschreibung LAN1 link / traffic LED LAN 1 (grün) LAN2 link / traffic LED LAN 1 (grün) -
Seite 12: Abmessungen Und Einbau
Abmessungen und Einbau Abmessungen und Einbau Einbaulage: beliebig Das Gerät ist zur einfachen Rastmontage auf Tragschienen DIN 60715 (vormals DIN EN 50022 bzw. DIN 46277) vorgesehen bzw. zur Wandmontage mit Tragschie- nenclip (ACC-LCC-CLIP-10). Bild 6.1: Gehäuseabmessungen in mm (zoll) Hinweis: War das Gerät bei Temperaturen unter 0 °C gelagert, zur Rückbildung der Betauung ca. -
Seite 13: Kommissionierung
Kommissionierung Kommissionierung Konfiguration der IP-Addresse Im Auslieferungszustand besitzt das Gerät die IP-Addresse 192.168.1.1 / 24. Diese Adresse kann mit einem Browser oder der Sedona-Workbench modifiziert werden. Rücksetzen auf Auslieferungsstand IP-Konfiguration, Sedona-Virtual-Machine, Sedona-Applikation und Sedona-Kits können auf den Auslieferungszustand zurückgesetzt werden. Folgende Schritte sind dazu erforderlich: Achtung: Dieser Vorgang setzt alle individuellen Einstellungen und die Applikation zurück und kann nicht rückgängig gemacht werden. -
Seite 14: Technische Daten
Technische Daten Technische Daten Prozessor ARM9 400 MHz Speicher 128 MiB RAM, 32 MiB Flash gepuffert für 12 h Ethernet-Switch Anschlüsse 2 x 10/100 BaseT MDI/MDI-X Crossover automatisch Redundanz Rapid-Spanning-Tree-Protocol (RSTP) Port-Mirroring einstellbar (Mirror-Port ist LAN1) Allgemeine elektrische Daten SCC-5xx-24 Versorgung Betriebsspannung 24 V AC... - Seite 15 Technische Daten Sicherungen SCC-5xx-24 Glasrohrschmelzsicherung 5x20 mm F1, F2 Charakteristik superflink 4,0 A (I²t ≤ 5,1 A²s) Nennstrom SCC-5xx-230 Glasrohrschmelzsicherung 5x20 mm Charakteristik superflink 4,0 A (I²t ≤ 5,1 A²s) Nennstrom Glasrohrschmelzsicherung 5x20 mm Charakteristik träge Nennstrom 0,63 A Anschlüsse Alle außer LAN1, LAN2, RS485 Schraubklemme steckbar Nennquerschnitt...
- Seite 16 Technische Daten Universaleingänge Spannung 0-10 V Auflösung ~ 3 mV Genauigkeit 0,3 % Eingangsimpedanz > 100 kΩ Strom 0-20 mA 68 Ω empfohlener Shuntwiderstand Genauigkeit 0,3 % Widerstand 0-1,5 kΩ ~ 0,05 Ω Auflösung 0,3 Ω Genauigkeit Widerstand 0-300 kΩ Auflösung <...
- Seite 17 Technische Daten Analogausgänge Anzahl 0..10 V (maximal 12 V als Digitalausgang) Auflösung 25 mV ± 50 mV Genauigkeit ≤ 22 mA Sink Ausgangsstrom je Kanal ≤ 22 mA Source kurzschlussfest Schutzeinrichtungen spannungsfest bis ± 40 V DC / 28 V AC TRIAC Anzahl Maximal zulässiger Strom...
- Seite 18 Eingänge (UI, DI), Analogausgänge keine Trennung (AO) vs. Modulelektronik TRIAC-Ausgänge (DO1 / DO2) vs. keine Trennung Modulelektronik SCC-510-24, SCC-520-24 TRIAC-Ausgänge (DO3 / DO4) vs. keine Trennung Modulelektronik ≥ 5,5 mm Relais (NO, C) vs. Luft- und Kriechstrecke Modulelektronik Prüfspannung...
-
Seite 19: Verwendung Von Software Von Drittanbietern
Drittanbietersoftware Verwendung von Software von Drittanbietern Dieses Produkt enthält Open-Source-Software und andere Software von Drittanbie- tern. Auf dem Webserver des Geräts befindet sich ein Dokument mit einer Liste der verwendeten Komponenten gemäß den Dokumentationspflichten der entsprechen- den Lizenzbedingungen. Das Dokument kann mit einem Webbrowser vom Geräts abgerufen werden durch Eingabe der URL: <Geräte-IP-Adresse>/licenses.htm.
