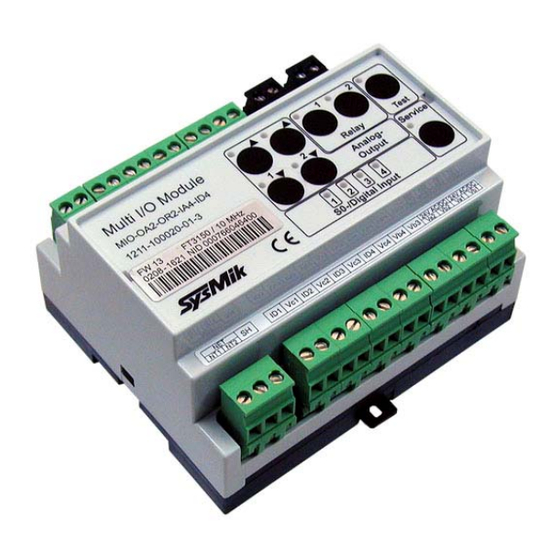

- Seite 1 Regel- / Steuergeräte LCS-310, LCS-311, MIO-OA2-OR2-IA4-ID4, MIO-OA2-OR2-IAC4-ID4 Gerätebeschreibung Revision 10...
- Seite 2 Auf Wunsch senden wir Ihnen diese gern zu. Die Garantie für das Gerät erlischt bei unsachgemäßer Handhabung, bei Gerätedemontage sowie bei Verwendung von nicht durch SysMik für dieses Gerät freigegebener Software. Inbetriebsetzung und der Betrieb des Gerätes darf nur unter Beachtung der gültigen Sicherheitsbestimmungen und durch qualifiziertes Personal vorgenommen werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Überblick Bestellinformationen Anschlüsse Stromversorgung Beschaltung der Digitaleingänge Beschaltung der analogen Ein- und Ausgänge Installation und Inbetriebnahme Abmessungen und Einbau Bedienung Technische Daten Literatur LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... -
Seite 4: Überblick
Überblick / Bestellinformationen Überblick Mit den Geräten LCS-310, LCS-311, MIO-OA2-OR2-IA4-ID4 und MIO-OA2-OR2- IAC4-ID4 lassen sich komplexe Steuerungs- und Regelungsaufgaben, wie beispielsweise Einzelraumregelungen realisieren. Folgende Funktionseinheiten stehen zur Verfügung: Analogeingänge Analog- S0- / NVRA Gerät ausgänge Relais Digital- Zähl- 0-10V, 0-10V eingänge... -
Seite 5: Anschlüsse
IA1, IA2, IA3, IA4 Analogeingänge 1..4 I1G, I2G, I3G, I4G, Gemeinsame Masse der Analog-Ein- und Ausgänge O1G, O2G OA1, OA2 Analogausgänge 1, 2 C1, NO1 Kontakte des Relais 1 C2, NO2 Kontakte des Relais 2 Tabelle 3.1: Anschlussbelegung LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... -
Seite 6: Analogeingänge
® Verdrahtungsrichtlinien nach L einzuhalten.. Entsprechend der Netzwerk- Topologie sind ein oder zwei Netzwerkabschlüsse (Terminatoren, z.B. SysMik ACC- BT) anzubringen. Kommen geschirmte Kabel zum Einsatz, so wird der Schirm zur Vermeidung statischer Aufladung mit dem Anschluss SH verbunden. Die Polarität der Datenleitung braucht nicht berücksichtigt zu werden. -
Seite 7: Stromversorgung
Beschaltung der Digitaleingänge 24V AC/DC Bild 3.2.1: Anschluss von potenzialfreien Kontakten Bei der Verwendung potenzialfreier Kontakte kann AC- oder DC-Stromversorgung benutzt werden. Hinweis: Polarität DC-Versorgung wichtig, damit Hilfsstromversorgung der Kontakte (über die Anschlüsse Vc1...Vc4) funktioniert. LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... - Seite 8 Hinweis: Sensoren mit Low-Side-Ausgängen erfordern eine gegenüber allen anderen Sensoren umgekehrte Polarität der Modulversorgung (siehe Bild 3.2.4). Als Folge davon ist die Hilfsspannung zur Kontaktversorgung über C1...C4 nicht mehr verfügbar. Deshalb müssen potenzialfreie Kontakte wie in Bild 3.2.1 gezeigt angeschlossen werden. LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4...
-
Seite 9: Beschaltung Der Analogen Ein- Und Ausgänge
Technische Daten Beschaltung der analogen Ein- und Ausgänge +24V Pt1000 sink source Bild 3.2.4: Beschaltung der analogen Ein- und Ausgänge (Pt1000- / Widerstandsmessung nicht bei LCS-311 und MIO-OA2-OR2-IAC4-ID4) LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... -
Seite 10: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Abmessungen und Einbau Einbaulage: beliebig Das Gerät ist zur einfachen Rastmontage auf Tragschienen nach DIN 46277 und DIN EN 50022 vorgesehen. Bild 4.1.1: Abmessungen Bedienung LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... - Seite 11 Softwarebeschreibung). Im Auslieferungszustand beider Varianten lassen sich sämtliche Ausgänge im Testmodus unabhängig vom Netzwerk manuell setzen (z.B. bei Inbetriebnahme oder Netzwerkausfall). Der Zustand von Digitaleingängen und Relais wird mittels LEDs angezeigt. Service-Taster und -LED sind frontseitig vorhanden. LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4...
-
Seite 12: Technische Daten
Polycarbonat, Polypropylen Gewicht ca. 270g Umgebungsbedingungen Betriebstemperatur 0..50°C Lagertemperatur -20..+70°C Rel. Luftfeuchte 0..75%, ohne Betauung Schutzart IP20 Analogeingänge Anzahl Eingangsschutz gegen Spannungen bis 33V Spannungsbereich (nur LCS-310 und MIO-OA2-OR2-IA4-ID4) 0...10V DC (max. -1..+11V) Auflösung < 0,2mV LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... - Seite 13 Technische Daten < 0,1% ± 2mV Genauigkeit Widerstandsbereich (nur LCS-310 und MIO-OA2-OR2-IA4-ID4) 0..6kΩ Auflösung < 0,1Ω (entspr. 0,025K mit Pt1000) < 0,1% ± 0,2Ω Genauigkeit Messstrom 0,4mA, softwaregesteuert ein/aus Strombereich (nur LCS-311 und MIO-OA2-OR2-IAC4-ID4) 0..20mA (max. 30mA) Eingangswiderstand 100Ω Auflösung <...
-
Seite 14: Relaisausgänge
Reihenwiderstand auf den zulässigen Wert zu begrenzen. Bei intakter Hartvergoldung. Ströme > 50mA können die Goldschicht beschädigen. Die Relaisfunktion selbst wird dadurch nicht beeinträchtigt. Ohne Goldschicht erhöht sich die empfohlene Minimallast auf 100mA / 12V. Tabelle 5.1: Technische Daten LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4... -
Seite 15: Literatur
Literatur Literatur LCS-310 / LCS-311 / MIO-OA2-OR2-IA[C]4-ID4 Softwarebeschreibung, SysMik GmbH Dresden FT 3120 / FT 3150 Smart Transceiver Data Book, Echelon Corporation Reference CD-ROM, Echelon Corporation ORKS Verdrahtungsrichtlinien, SysMik GmbH Dresden ORKS -Planerhandbuch, LON Nutzerorganisation e.V., VDE-Verlag Berlin ORKS -Installationshandbuch, LON Nutzerorganisation e.V., VDE-Verlag Berlin ORKS www.sysmik.de...
