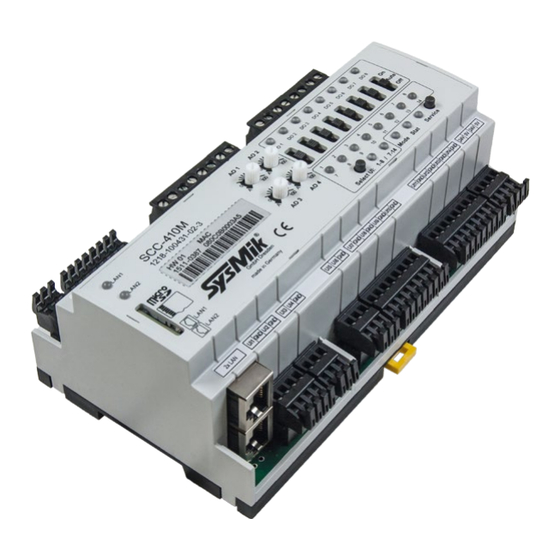

SysMik SCC-410 Gerätebeschreibung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SysMik SCC-410
Inhaltszusammenfassung für SysMik SCC-410
- Seite 1 Sedona-Compact-Controller SCC-410 SCC-410M Gerätebeschreibung Rev.14...
- Seite 2 Auf Wunsch senden wir Ihnen diese gern zu. Die Garantie für das Gerät erlischt bei unsachgemäßer Handhabung, bei Gerätedemontage sowie bei Verwendung von nicht durch SysMik für dieses Gerät freigegebener Software. Inbetriebsetzung und der Betrieb des Gerätes darf nur unter Beachtung der gültigen Sicherheitsbestimmungen und durch qualifiziertes Personal vorgenommen werden.
-
Seite 3: Inhaltsverzeichnis
Bestellinformation Anschlüsse 3.1. Software-gesteuerte Hilfsspannung 3.2. Verhalten im Einschaltmoment Anschlussbeispiele Anzeige- und Bedienelemente 5.1. SCC-410, SCC-410M 5.2. SCC-410M Abmessungen und Einbau Inbetriebnahme 7.1. IP-Adressierung 7.2. Rücksetzen auf Auslieferungszustand 7.3. System-Fallback Technische Daten Verwendung von Software von Drittanbietern SCC-410 / SCC-410M... -
Seite 4: Überblick
Überblick / Bestellinformationen Überblick Die Controller SCC-410 und SCC-410M sind Mitglieder der neuen Familie flexibler Sedona-Compact-Controller (SCC) und bieten ein Höchstmaß an Prozessorleistung und Speicher. Sie decken ein breites Anwendungsspektrum ab, angefangen von Primäranlagen bis hin zu Einzelraumregelungen. Ihr integrierter Ethernet-Switch ermöglicht Busverdrahtung in kostensparender Linientopologie. -
Seite 5: Anschlüsse
Masse, Rückleiter UI11 21 UI12 Universaleingang 12 (DI / Zählimpulse) 22 GND Masse, Rückleiter UI12 23 UI13 Universaleingang 13 (DI / Zählimpulse) 24 GND Masse, Rückleiter UI13 25 UI14 Universaleingang 14 (DI / Zählimpulse) 26 GND Masse, Rückleiter UI14 SCC-410 / SCC-410M... -
Seite 6: Software-Gesteuerte Hilfsspannung
Kanal einzeln geschaltet werden kann, ist die Hilfsspannung für die Eingänge UI11-14 nur gemeinsam ab- und zuschaltbar (s. Bild 3.1.2). Daher müs- sen alle Eingänge UI11-14 immer gemeinsam für Modi mit (potenzialfreie Kontakte, Zählimpulse) oder ohne Kontaktversorgung (DI-Signal) konfiguriert werden. SCC-410 / SCC-410M... -
Seite 7: Verhalten Im Einschaltmoment
Transport oder Einbau auftreten können, selbständig ihren Schalt- zustand ändern. Ein definierter Schaltzustand für den Moment des Einschaltens nach dem Transport oder Einbau kann nicht garantiert werden! Hinweis: Alle benutzten Ausgänge sollten durch die Applikation angesteuert wer- den! SCC-410 / SCC-410M... -
Seite 8: Anschlussbeispiele
Widerstände sind nicht Bestandteil des Lieferumfangs, s. Bestellinformation, Abschnitt 2 Tabelle 4.1: Eingänge Aktoren Analogausgänge AO1..4 Aktor, 0-10 V DC Koppelrelais, 12 V / 250 mW Relais Signalanwendungen, ohmsche / kapazitve / induktive Last, Lampe, Schütz, (s. Abschnitt 7) Table 4.2: Ausgänge SCC-410 / SCC-410M... -
Seite 9: Anzeige- Und Bedienelemente
Booten, nach Anlegen der Versorgungsspannung für etwa 35 s Auslösen von Rücksetzen auf Auslieferungszustand (s. 7.2) oder Blinkend 3 Hz System-Fallback (s. 7.3) Blinkend 0,5 Hz Software-Update Boot-Vorgang abgeschlossen, Sedona-Virtual-Machine wird gestart oder läuft Tabelle 5.1.3: Service-LED SCC-410 / SCC-410M... -
Seite 10: Scc-410M
Tabelle 5.2.3: Modi der Handbedienebene Position Funktion Automatik-Betrieb, AOs werden durch die Applikation gesteuert Ausgabe 0 V auf den zugehörigen Kanal 0 < x ≤ 100 Ausgabe 0 < x ≤ 10 V Tabelle 5.2.4: Potis im Modus Standard SCC-410 / SCC-410M... - Seite 11 Signaleingang oder potenzialfreier Kontakt konfiguriert und aktiv ist. LED 9-16 LED17 LED18 Funktion Aus / Grün Grün Zustand Digitaleingänge 1-8 Aus / Grün Aus Grün Zustand Digitaleingänge 7-14 Tabelle 5.2.7: LEDs 9-18 in den Modis Standard und Disabled SCC-410 / SCC-410M...
-
Seite 12: Abmessungen Und Einbau
Bild 7.1: Gehäuseabmessungen in mm (zoll) Hinweis: War das Gerät bei Temperaturen unter 0 °C gelagert, zur Rückbildung der Betauung ca. 12 Std. bei Betriebstemperatur lagern. Nach Lagerung bei Temperatu- ren über 50 °C Gerät vor dem Einschalten abkühlen lassen. SCC-410 / SCC-410M... -
Seite 13: Inbetriebnahme
Upgrades bei defektem System (z.B. nach fehlgeschlagenem Software-Upgrade). System-Fallback wird aktiviert, indem etwa 5 s nach einem Spannungsreset wäh- rend die gelbe LED zu blinken beginnt, die Service-Taste gedrückt und für mindes- tens 5 s gehalten wird. SCC-410 / SCC-410M... -
Seite 14: Technische Daten
410 g Umgebungsbedingungen Betriebstemperatur -20 °C to 65 °C / -4 °F to 149 °F Lagertemperatur -20 °C to +70 °C / -4 °F to +158 °F) Rel. Luftfeuchte 0 to 75 %, nicht kondensierend Schutzart IP20 SCC-410 / SCC-410M... - Seite 15 Auflösung ca. 10 mV Genauigkeit 0,5 % Widerstand 0-300 kΩ Auflösung < 0,5 % des Messwertes Genauigkeit < 5 % des Meswerts Eingangsimpedanz 10 kΩ Schutzmaßnahmen Maximal zulässige Spannung ± 40 V DC / 28 V AC SCC-410 / SCC-410M...
-
Seite 16: Analogausgänge
12 V, 100 mA Einschaltvermögen (max.20 ms) 80 A ohne Last 60 Schaltspiele / Minute Max. Schaltfre- quenz bei Nennlast 6 Schaltspiele / Minute Ansprech- / Rückwerfzeit (typisch) 15 ms / 15 ms Lebensdauer, mechanisch 1 x 10 Schaltspiele SCC-410 / SCC-410M... - Seite 17 Bei dauerhaftem Betrieb oder dauerhafter Lagerung bei bei einer Umgebungstemperatur von T > 40 °C kann sich dieser Wert deutlich reduzieren! typisch bei einer Umgebungstemperatur von T = 25 °C Die Summe aller Kontaktströme darf 64 A nicht überschreiten! Tabelle 8.1: Technische Daten SCC-410 / SCC-410M...
-
Seite 18: Verwendung Von Software Von Drittanbietern
Auf dem Webserver des Geräts befindet sich ein Dokument mit einer Liste der verwendeten Komponenten gemäß den Dokumentationspflichten der entsprechen- den Lizenzbedingungen. Das Dokument kann mit einem Webbrowser vom Geräts abgerufen werden durch Eingabe der URL: <Geräte-IP-Adresse>/licenses.htm. SCC-410 / SCC-410M...
