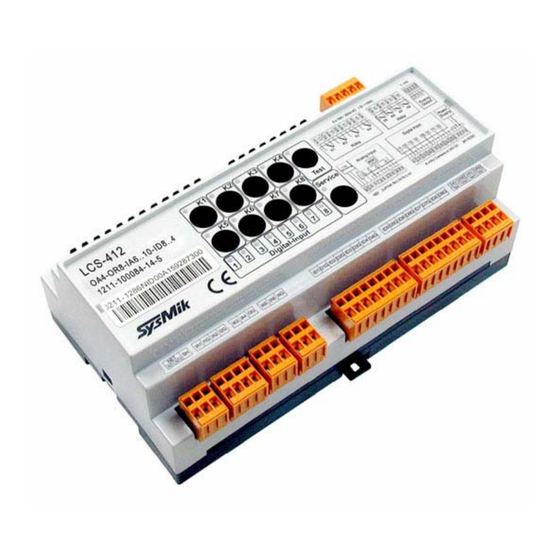

SysMik LCS-410 Gerätebeschreibung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SysMik LCS-410
Inhaltszusammenfassung für SysMik LCS-410
- Seite 1 Regel- / Steuergeräte LCS-410 bis LCS-416 Gerätebeschreibung Revision 8...
- Seite 2 Für Kritik und Anregungen sind wir Ihnen dankbar. Nähere Informationen, wie weiterführende Beschreibungen, Ausschreibungstexte zu Geräten und über verfügbare Software, finden Sie im Internet unter www.sysmik.de. Auf Wunsch senden wir Ihnen diese gern zu. Die Garantie für das Gerät erlischt bei unsachgemäßer Handhabung, bei Gerätedemontage sowie bei Verwendung von nicht durch SysMik für dieses Gerät freigegebener Software.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Überblick Bestellinformationen Anschlüsse Stromversorgung Beschaltung der Digitaleingänge Beschaltung der analogen Eingänge Beschaltung der analogen Ausgänge Installation und Inbetriebnahme Abmessungen und Einbau Bedienung Technische Daten Literatur LCS-410 bis LCS-416... -
Seite 4: Überblick
Ni1000-Sensoren oder für NTC Sensoren (10k) ausgelegt. Die Analogausgänge sind gegenüber allen anderen Funktionseinheiten 4kV galvanisch getrennt (nicht jedoch untereinander). Die Geräte LCS-410 und LCS-415-RTC enthalten zusätzlich eine Echtzeituhr inklusive batteriegepuffertem RAM (5 words). Dieser RAM kann zur Speicherung von Systemzuständen über Spannungsausfälle hinweg genutzt werden. -
Seite 5: Bestellinformationen
Entsprechend der Netzwerk-Topologie sind ein oder zwei Netzwerkabschlüsse (Terminatoren, z.B. SysMik ACC-BT) anzubringen. Kommen geschirmte Kabel zum Einsatz, so wird der Schirm zur Vermeidung statischer Aufladung mit dem Anschluss SH verbunden. Die Polarität der Datenleitung braucht nicht berücksichtigt zu werden. -
Seite 6: Funktion
Diese Anschlüsse sind intern mit Vb1 und Vb2 verbunden. Ausgleichsströme über diese Anschlüsse sind unzulässig! Tabelle 3.1: Anschlussbelegung Analog- ausgänge Relais 250V AC / 16A (LCS-414: Relais K1-K4 250V AC / 8A) 0..10V max. 64A Summenstrom je Modul Strom- Analogeingänge Digitaleingänge LON- versorgung Transceiver 24V AC/DC Bild 3.2: Funktionsübersicht LCS-410 bis LCS-416... -
Seite 7: Stromversorgung
(rechte Position Kontaktversorgung für ID1-ID4 deaktiviert). Einstellung der Kontaktversorgung Kontaktversorgung der Digitaleingänge per SW per Schiebeschalter ID1 - ID4 ID5 - ID8 Ein (Schalter in linker Position) Aus (Schalter in rechter Position) Aus beliebig Tabelle 3.2.2: Einstellung der Kontaktversorgung LCS-410 bis LCS-416... - Seite 8 24V DC Versorgung erforderlich. In Bild 3.2.2 ist dies für ID3 gezeigt. Sofern das LCS aus einer 24V DC Quelle versorgt wird, kann diese auch für die potenzialfreien Kontakte genutzt werden. Es ist dann keine zusätzliche Versorgung für die Kontakte erforderlich. LCS-410 bis LCS-416...
-
Seite 9: Beschaltung Der Analogen Eingänge
IA4, IA6 =0..10V +24 V 24 V Bild 3.3.1: Beschaltung der Analogeingänge am Beispiel eines LCS-410 Die Geräte LCS-41x stellen eine Auswahl von insgesamt 6 Analogeingängen aus den Typen 0-10V, Pt1000/Ni1000, 0-5k und NTC zur Verfügung. In Tabelle 3.1 ist die Zuordnung der Eingänge dargestellt. -
Seite 10: Beschaltung Der Analogen Ausgänge
Anschlüsse Beschaltung der analogen Ausgänge +24V sink sink source source Bild 3.4.1: Beschaltung der Analogausgänge Die Analogausgänge sind von allen anderen Funktionseinheiten galvanisch getrennt, aber nicht untereinander. Sie arbeiten, je nach Last, im Sink- oder Source- Betrieb. LCS-410 bis LCS-416... -
Seite 11: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Abmessungen und Einbau Einbaulage: beliebig Das Gerät ist zur einfachen Rastmontage auf Tragschienen nach DIN 46277 und DIN EN 50022 vorgesehen. Bild 4.1.1: Abmessungen LCS-410 bis LCS-416... -
Seite 12: Bedienung
Die Funktion der Bedienelemente wird durch die Modulsoftware bestimmt (s. Softwarebeschreibung). Im Auslieferungszustand aller Varianten lassen sich die Relais Testmodus unabhängig Netzwerk manuell setzen (z.B. Inbetriebnahme oder Netzwerkausfall). Der Zustand von Digitaleingängen und Relais wird mittels LEDs angezeigt. Service-Taster und -LED sind frontseitig vorhanden. LCS-410 bis LCS-416... -
Seite 13: Technische Daten
450 g Umgebungsbedingungen Betriebstemperatur 0..50°C (32..122°F) Lagertemperatur -20..70°C (-4..+158°F) Rel. Luftfeuchte 0..75 %, ohne Betauung Schutzart IP20 Die Isolation genügt nicht den Sicherheitsbestimmungen zum Schutz vor gefährlichen Körperspannungen! ab Seriennummer 0427/3264 / vorher 0,08..1,5 mm² (AWG 28..16) LCS-410 bis LCS-416... - Seite 14 Analogausgänge Anzahl Spannungsausgänge 0..10 V 20 mA Sink Ausgangsstrom je Kanal 15 mA Source LCS-410, -412, -413, -414, -415, -416: ca. 40 mV Auflösung LCS-411: ca. 2,5 mV Isolation Analogausgänge vs. Modul 4 kV AC, 60 s Nutzbarer Bereich mit Standard IPOCS Kernel begrenzt (Spannungseingänge 0..16 V, Widerstandseingänge 0..3,2 k).
- Seite 15 33 V Isolation Digitaleingänge vs. Modul keine galvanische Trennung Relais Anzahl 4 Wechsler (Relais 1-4), 4 Schließer (Relais 5-8) LCS-410, LCS-411, LCS-412, LCS-413, LCS-415, LCS-416; LCS-414 (Relais 5-8) Max. Schaltspannung 250 V AC Max. Dauerstrom 16 A ) Max. Einschaltstrom (5ms) 100 A Max.
-
Seite 16: Literatur
Literatur LCS-41x Softwarebeschreibung FT 3120 / FT 3150 Smart Transceiver Data Book, Echelon Corporation LonWorks Reference CD-ROM, Echelon Corporation LonWorks Verdrahtungsrichtlinien, SysMik GmbH Dresden LonWorks Planerhandbuch, LON Nutzerorganisation e.V., VDE-Verlag Berlin LonWorks Installationshandbuch, LON Nutzerorganisation e.V., VDE-Verlag Berlin www.sysmik.de LCS-410 bis LCS-416...
