Pilz P2HZ X1 Handbuch

Zweihandbediengerät
bis PL e nach EN ISO 13849-1
P2HZ X1

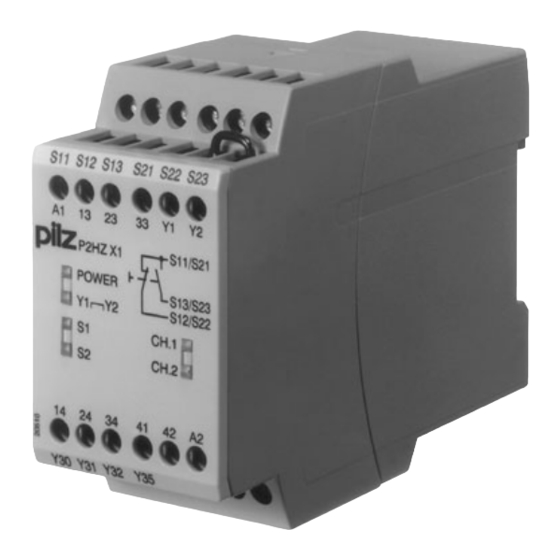

Gertebild
Zweihandbediengerät für Pressen- ][Bildunterschrift_Zweihand
steuerungen und Sicherheitsstrom-
kreise
Zulassungen
P2HZ X1



Zulassungen
Blockschaltbild
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale

Relaisausgänge zwangsgeführt:
Gertemerkmale
– 3 Sicherheitskontakte (S) unver-
zögert
– 1 Hilfskontakt (Ö) unverzögert

2 Halbleiterausgänge

Anschlussmöglichkeiten für:
– 2 Bedienelemente (Taster)

LED-Anzeige für:
– Schaltzustand Kanal 1/2
– Versorgungsspannung

Gerätevarianten siehe Bestelldaten
Gerätebeschreibung
Das Zweihandbediengerät erfüllt die
][Gertebeschreibung_Zweihand
Anforderungen nach EN 574 Typ IIIC.
Es zwingt den Bediener die Hände
während der gefahrbringenden Bewe-
gung außerhalb der Gefahrenstelle zu
halten. Das Gerät ist zum Einbau in
Steuerungen für Pressen der Metallbe-
arbeitung als Baustein der Gleichzei-
tigkeit geeignet.
Es kann eingesetzt werden in Anwen-
dungen mit

mechanischen Pressen (EN 692)

hydraulischen Pressen (EN 693)

Sicherheitsstromkreisen nach
EN 60204-1
B l o c k s c h a l t b i l d
Sicherheitseigenschaften
Das Zweihandbediengerät erfüllt fol-
][Sicherheitseigenschaften_Zweihand
gende Sicherheitsanforderungen:

Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut

Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam

Die Schaltung verhindert einen wei-
teren Pressenhub bei
– Relaisversagen
– Verschweißen eines Kontaktes
– Spulendefekt eines Relais
– Leiterbruch
– Kurzschluss
1002151-DE-02-2012-05
