Nu u deze eenvoudige installatie heeft doorlopen, heeft u toegang tot de
webapplicatie en kunt u audio naar apparaten verzenden. Uitgebreidere
informatie vindt u online en in de helpsectie, waaronder:
• Audiokwaliteit optimaliseren met de ingebouwde parametrische
equalizer
• Commandostrings extern bedieningssysteem
• Signaalroutering
• Situatieschema's systeem
• Softwareconfiguratie
• Informatie netwerkinrichting
• Probleemoplossing
• Vervanging van onderdelen en accessoires
U vindt de volledige gebruikershandleiding op http://pubs.shure.com/
guide/P300

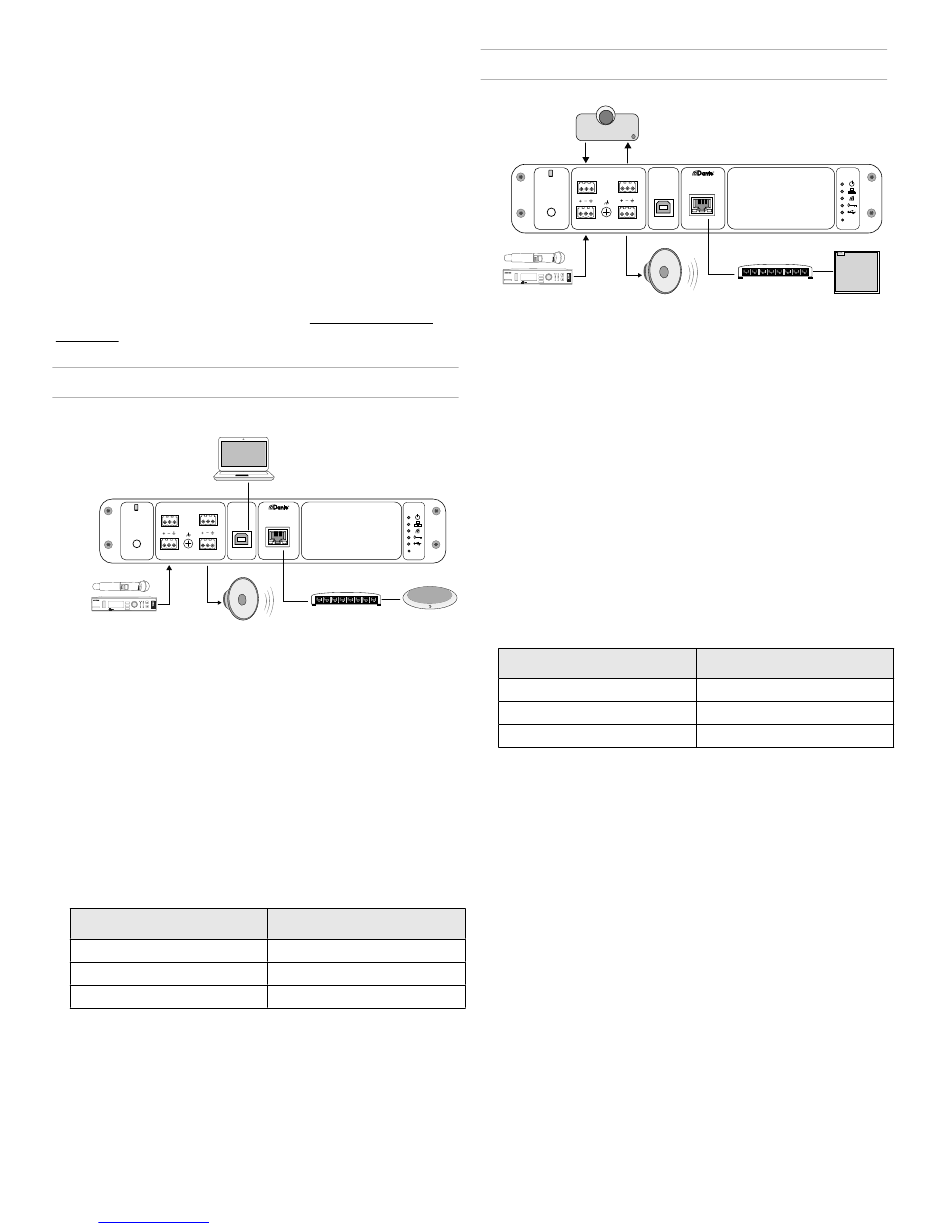

Usb-computersysteem
input
control RF audio gain power
A B
OL
ULXD4
Digital Wireless Receiver ENTER OL
EXIT
IR
SCAN push
Systeem voor draadloze
microfoon
1. Sluit een computer aan op de usb-poort van de P300
2. Sluit een gevoede luidspreker of versterker aan op
de analoge uitgang 2 van de P300. In de matrix mix-
er heeft deze het label Analog - To Speaker.
3. Sluit aanvullende analoge bronnen (zoals draadloze mi-
crofoons) aan op de analoge ingang 2 van de P300.
4. Open de matrix-mixer in de P300-webapplicatie
om verbinding te maken tussen apparaten.
Opmerking: sommige verbindingen worden standaard in de matrix-mixer ge-
maakt. Raadpleeg het helponderwerp van de matrix-mixer in de webapplicatie
voor meer informatie.
Vereiste matrix-mixerverbindingen:
Ingang
Automix
Analoge ingang 2
Usb-ingang
5. In de schematische weergave, klikt u met de rechter-
muisknop op een willekeurig AEC-blok en stelt u het
referentiekanaal in op Analog - To Speaker.
6. Pas de in- en uitgangsniveaus aan in de webapplicatie
en voer een soundcheck uit. Raadpleeg helponderw-
erpen in de webapplicatie voor meer informatie.
Downloaded from www.Manualslib.com
Computer
output usb
Netwerkswitch
Gevoede luid-
spreker
(PoE+ vereist)
Uitgang
Usb-uitgang
Usb-uitgang
Analoog: naar luidspreker
manuals search engine
Hardwarecodecsysteem
input
audio gain power
control RF
A B
ULXD4 OL
ENTER OL
Digital Wireless Receiver
EXIT
IR
SCAN push
Wireless Microphone System
1. Sluit de audiouitgang van de hardwarecodec aan op
de analoge ingang 1 van de P300. In de matrix-mix-
er heeft deze het label Analog - From Codec.
2. Sluit de audio-ingang van de hardwarecodec aan op
de analoge uitgang 1 van de P300. In de matrix-mix-
er heeft deze het label Analog - To Codec.
3. Sluit een gevoede luidspreker of versterker aan op
de analoge uitgang 2 van de P300. In de matrix mix-
er heeft deze het label Analog - To Speaker.
4. Sluit aanvullende analoge bronnen (zoals draadloze mi-
crofoons) aan op de analoge ingang 2 van de P300.
5. Open de matrix-mixer in de P300-webapplicatie
om verbinding te maken tussen apparaten.
reset
Opmerking: sommige verbindingen worden standaard in de matrix-mixer ge-
maakt. Raadpleeg het helponderwerp van de matrix-mixer in de webapplicatie
voor meer informatie.
MXA310
Vereiste matrix-mixerverbindingen:
Ingang
Automix
Analoge ingang 2
Analoog: van codec
6. In de schematische weergave, klikt u met de rechter-
muisknop op een willekeurig AEC-blok en stelt u het
referentiekanaal in op Analog - To Speaker.
7. Pas de in- en uitgangsniveaus aan in de webapplicatie
en voer een soundcheck uit. Raadpleeg helponderw-
erpen in de webapplicatie voor meer informatie.
65
Video Codec
output usb
Network Switch
Loudspeaker
(PoE+ Required)
Uitgang
Analoog: naar codec
Analoog: naar codec
Analoog: naar luidspreker
reset
MXA910
