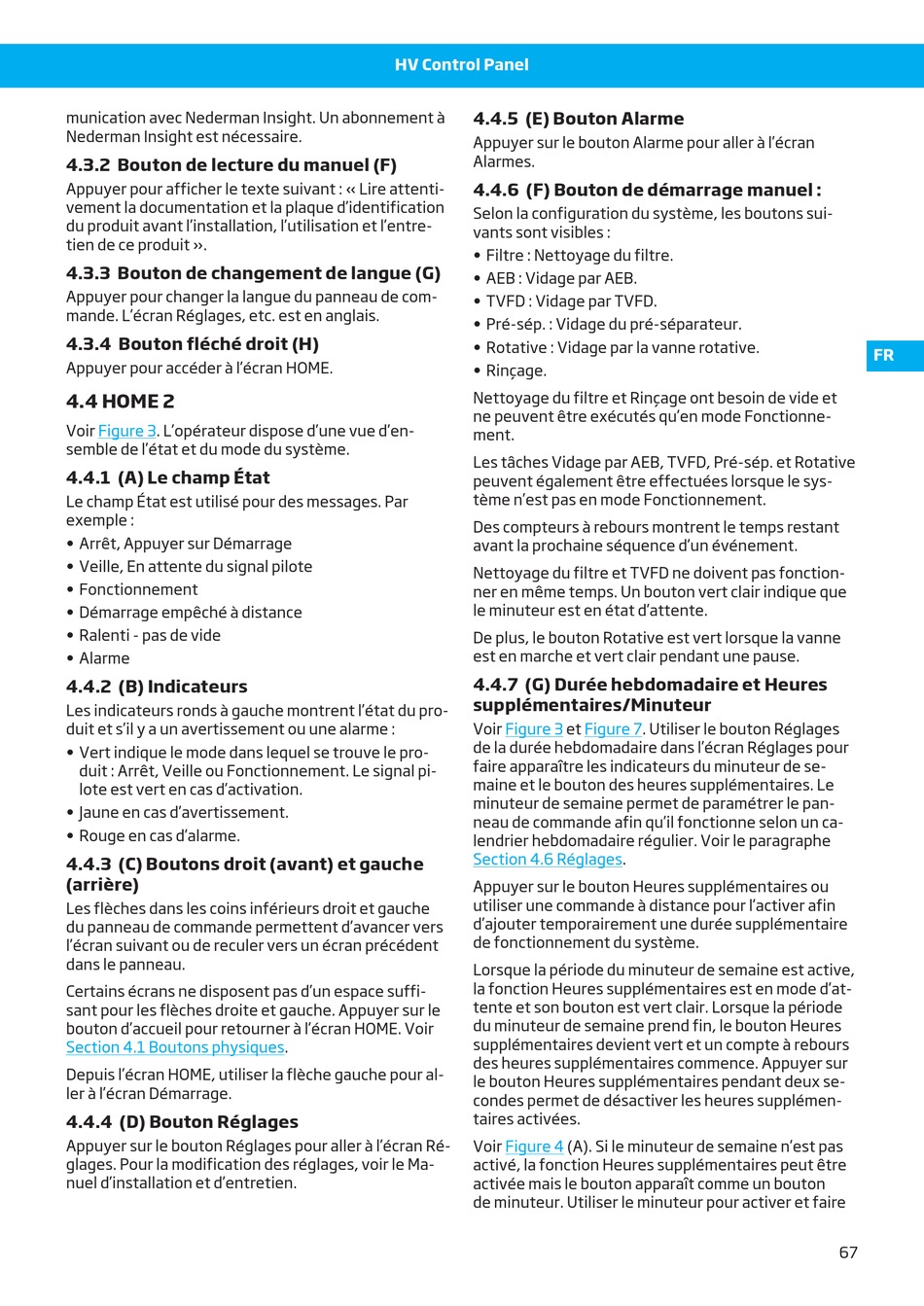

munication avec Nederman Insight. Un abonnement à
Nederman Insight est nécessaire.
4.3.2 Bouton de lecture du manuel (F)
Appuyer pour afficher le texte suivant : « Lire attenti-
vement la documentation et la plaque d'identification
du produit avant l'installation, l'utilisation et l'entre-
tien de ce produit ».
4.3.3 Bouton de changement de langue (G)
Appuyer pour changer la langue du panneau de com-
mande. L'écran Réglages, etc. est en anglais.
4.3.4 Bouton fléché droit (H)
Appuyer pour accéder à l'écran HOME.
4.4 HOME 2
Voir Figure 3. L'opérateur dispose d'une vue d'en-
semble de l'état et du mode du système.
4.4.1 (A) Le champ État
Le champ État est utilisé pour des messages. Par
exemple :
• Arrêt, Appuyer sur Démarrage
• Veille, En attente du signal pilote
• Fonctionnement
• Démarrage empêché à distance
• Ralenti - pas de vide
• Alarme
4.4.2 (B) Indicateurs
Les indicateurs ronds à gauche montrent l'état du pro-
duit et s'il y a un avertissement ou une alarme :
• Vert indique le mode dans lequel se trouve le pro-
duit : Arrêt, Veille ou Fonctionnement. Le signal pi-
lote est vert en cas d'activation.
• Jaune en cas d'avertissement.
• Rouge en cas d'alarme.
4.4.3 (C) Boutons droit (avant) et gauche
(arrière)
Les flèches dans les coins inférieurs droit et gauche
du panneau de commande permettent d'avancer vers
l'écran suivant ou de reculer vers un écran précédent
dans le panneau.
Certains écrans ne disposent pas d'un espace suffi-
sant pour les flèches droite et gauche. Appuyer sur le
bouton d'accueil pour retourner à l'écran HOME. Voir
Section 4.1 Boutons physiques.
Depuis l'écran HOME, utiliser la flèche gauche pour al-
ler à l'écran Démarrage.
4.4.4 (D) Bouton Réglages
Appuyer sur le bouton Réglages pour aller à l'écran Ré-
glages. Pour la modification des réglages, voir le Ma-
nuel d'installation et d'entretien.
HV Control Panel
4.4.5 (E) Bouton Alarme
Appuyer sur le bouton Alarme pour aller à l'écran
Alarmes.
4.4.6 (F) Bouton de démarrage manuel :
Selon la configuration du système, les boutons sui-
vants sont visibles :
• Filtre : Nettoyage du filtre.
• AEB : Vidage par AEB.
• TVFD : Vidage par TVFD.
• Pré-sép. : Vidage du pré-séparateur.
• Rotative : Vidage par la vanne rotative.
• Rinçage.
Nettoyage du filtre et Rinçage ont besoin de vide et
ne peuvent être exécutés qu'en mode Fonctionne-
ment.
Les tâches Vidage par AEB, TVFD, Pré-sép. et Rotative
peuvent également être effectuées lorsque le sys-
tème n'est pas en mode Fonctionnement.
Des compteurs à rebours montrent le temps restant
avant la prochaine séquence d'un événement.
Nettoyage du filtre et TVFD ne doivent pas fonction-
ner en même temps. Un bouton vert clair indique que
le minuteur est en état d'attente.
De plus, le bouton Rotative est vert lorsque la vanne
est en marche et vert clair pendant une pause.
4.4.7 (G) Durée hebdomadaire et Heures
supplémentaires/Minuteur
Voir Figure 3 et Figure 7. Utiliser le bouton Réglages
de la durée hebdomadaire dans l'écran Réglages pour
faire apparaître les indicateurs du minuteur de se-
maine et le bouton des heures supplémentaires. Le
minuteur de semaine permet de paramétrer le pan-
neau de commande afin qu'il fonctionne selon un ca-
lendrier hebdomadaire régulier. Voir le paragraphe
Section 4.6 Réglages.
Appuyer sur le bouton Heures supplémentaires ou
utiliser une commande à distance pour l'activer afin
d'ajouter temporairement une durée supplémentaire
de fonctionnement du système.
Lorsque la période du minuteur de semaine est active,
la fonction Heures supplémentaires est en mode d'at-
tente et son bouton est vert clair. Lorsque la période
du minuteur de semaine prend fin, le bouton Heures
supplémentaires devient vert et un compte à rebours
des heures supplémentaires commence. Appuyer sur
le bouton Heures supplémentaires pendant deux se-
condes permet de désactiver les heures supplémen-
taires activées.
Voir Figure 4 (A). Si le minuteur de semaine n'est pas
activé, la fonction Heures supplémentaires peut être
activée mais le bouton apparaît comme un bouton
de minuteur. Utiliser le minuteur pour activer et faire
