6 6
1.3.3
Rechtwinkligkeitskontrolle
Abb. 5
- Messen Sie die Diagonalen, um die Rolle genau
senkrecht zu den Beckenlängen anzubringen.
- Bringen Sie die Markierung (1) auf der Poolauskleidung
am oberen Beckenrand in der Mitte des Rollschachts an.
- Messen Sie die genaue Länge "A", die 1 m kürzer als
die Länge des Pools sein muss, und bringen Sie die
Markierung (2) am Ende von A auf der Poolauskleidung
an.
- Bringen Sie auf der gegenüberliegenden Längenseite die
Markierung (3) gegenüber von (1) an.
- Übertragen Sie die Abmessung "A" von (3) ausgehend,
um die Markierung (4) festzulegen.
- Messen Sie den Abstand "B1" zwischen (1) und (4) und
den Abstand "B2" zwischen (2) und (3).
- Wenn die Längen B1 und B2 übereinstimmen, gehen
Sie weiter zum nächsten Schritt, ansonsten korrigieren
Sie die Stellen der Markierungen (3) und (4) und
wiederholen den Vorgang, bis B1 = B2.
2. lieferung und abnahme der
Rolle
2.1 lieferung

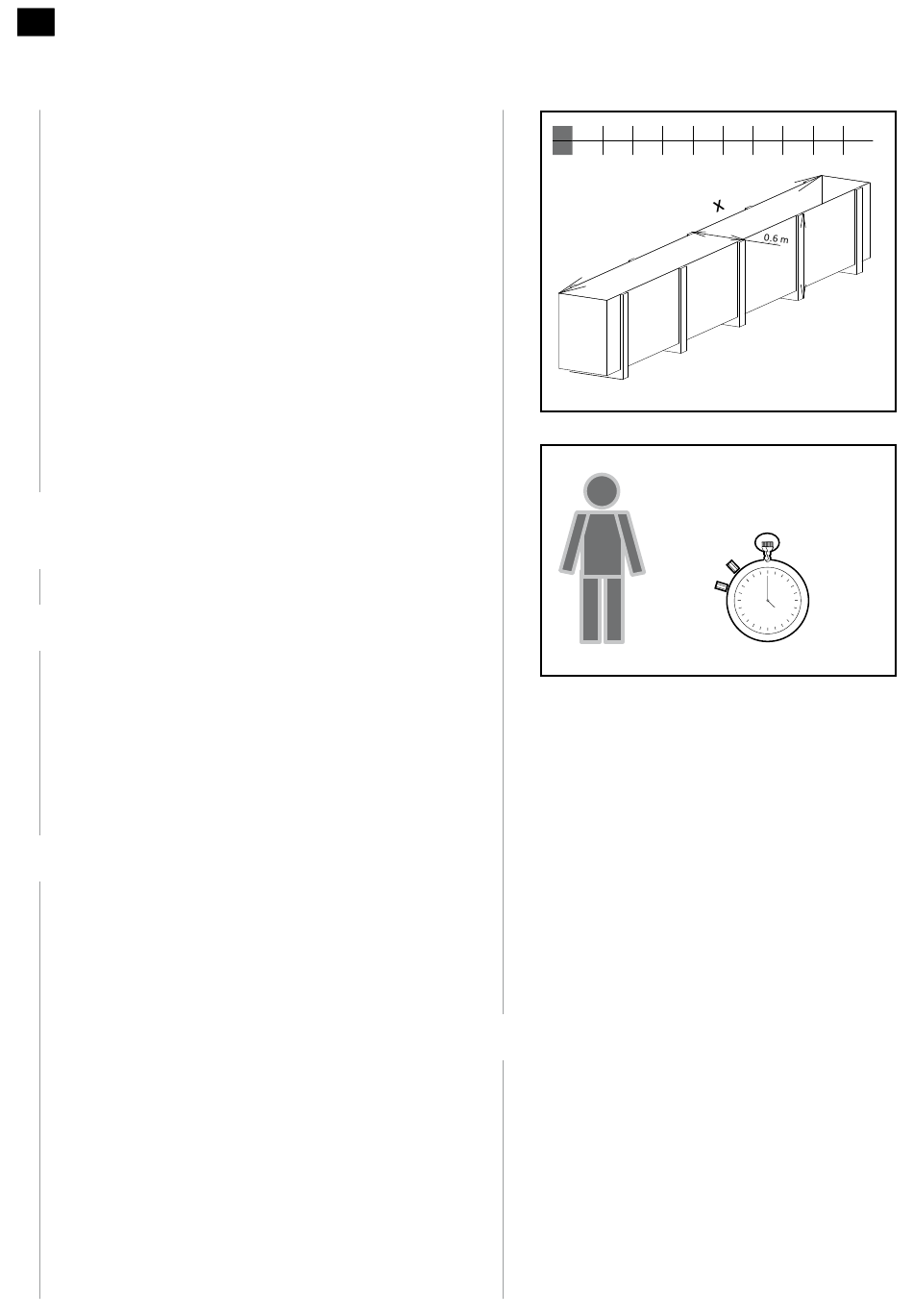

Abb. 6
- 2 bis 6 Personen oder ein Förderzeug vorsehen, um die
Rollladenabdeckung zu transportieren. Sie wird in einem
nicht wiederverwendbaren Holzcontainer geliefert, der
mindestens 40 cm länger als die Beckenbreite ist. Die
Lieferung ist schwer und zerbrechlich.
- Bei 4 x 8 m Beckengröße wiegt der Container 465 kg und
misst 4,6 x 0,6 x 0,8 (H).
- Bei 5 x 10 m Beckengröße wiegt der Container 610 kg und
misst 5,6 x 0,6 x 0,8 (H).
2.2 abnahme
- Öffnen Sie das Paket in Anwesenheit des Lieferanten, um
den Zustand der Ware und ihre Normentsprechung zu
überprüfen. Bewahren Sie die Originalverpackung auf.
- Im Falle von Schäden oder fehlenden Teilen notieren
Sie Ihre Reklamationen auf dem Frachtbrief (z.B. Paket
aufgerissen). Der alleinige Hinweis "vorbehaltlich des
Auspackens" ist null und nichtig. Senden Sie innerhalb
von 2 Tagen ein Einschreiben (mit Empfangsbestätigung)
an das Transportunternehmen. Dieses Schreiben muss
muss eine genaue Beschreibung der festgestellten Schäden
enthalten. Zur Information eine Kopie an die Firma AS
POOL senden.
- Die Bestandteile der Rollladenabdeckung im Container
aufbewahren, der nicht in der Sonne, sondern in einem
Raum bei Zimmertemperatur gelagert werden muss, falls
der Aufbau nicht am gleichen Tag vorgenommen wird.
- Eine Bestandsaufnahme im Abgleich mit der Bestellung
durchführen.
- Vor Aufbaubeginn die Anleitung vollständig lesen.
- Die Installation der Rollladenabdeckung erfordert 2
Personen über 7 Stunden.
Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box - 6/28
I
4.2 4.7 5.2 6.2 7.2 8.2 9.2 10.2 11.2 12.2
X
4.6 5.1 5.6 6.6 7.8 8.6 9.6 10.6 11.6 12.6
Abb. 6
x 2
2.3 Im Container enthaltene Elemente
- Lamellenrollladen
- Aufrollachse
- Motor
- Platte und Wanddurchführung, die die Achse trägt
- Schaltkasten 23 x 32 cm
- Abdeckung für den Rollladen bestehend aus einem Träger
und einem Lattenrost (falls bestellt)
- Trennwand (falls bestellt)
- Befestigungsset
- Montageanleitung
0.8 m
0.8m
L
x
4
290
5
300
6
310
7
320
8
330
9
340
10
350
11
360
12
370
13
380
14
390
15
400
07:00
