5. Einstellung der Endanschläge
für die Motoren MTS 20, 30
oder 60

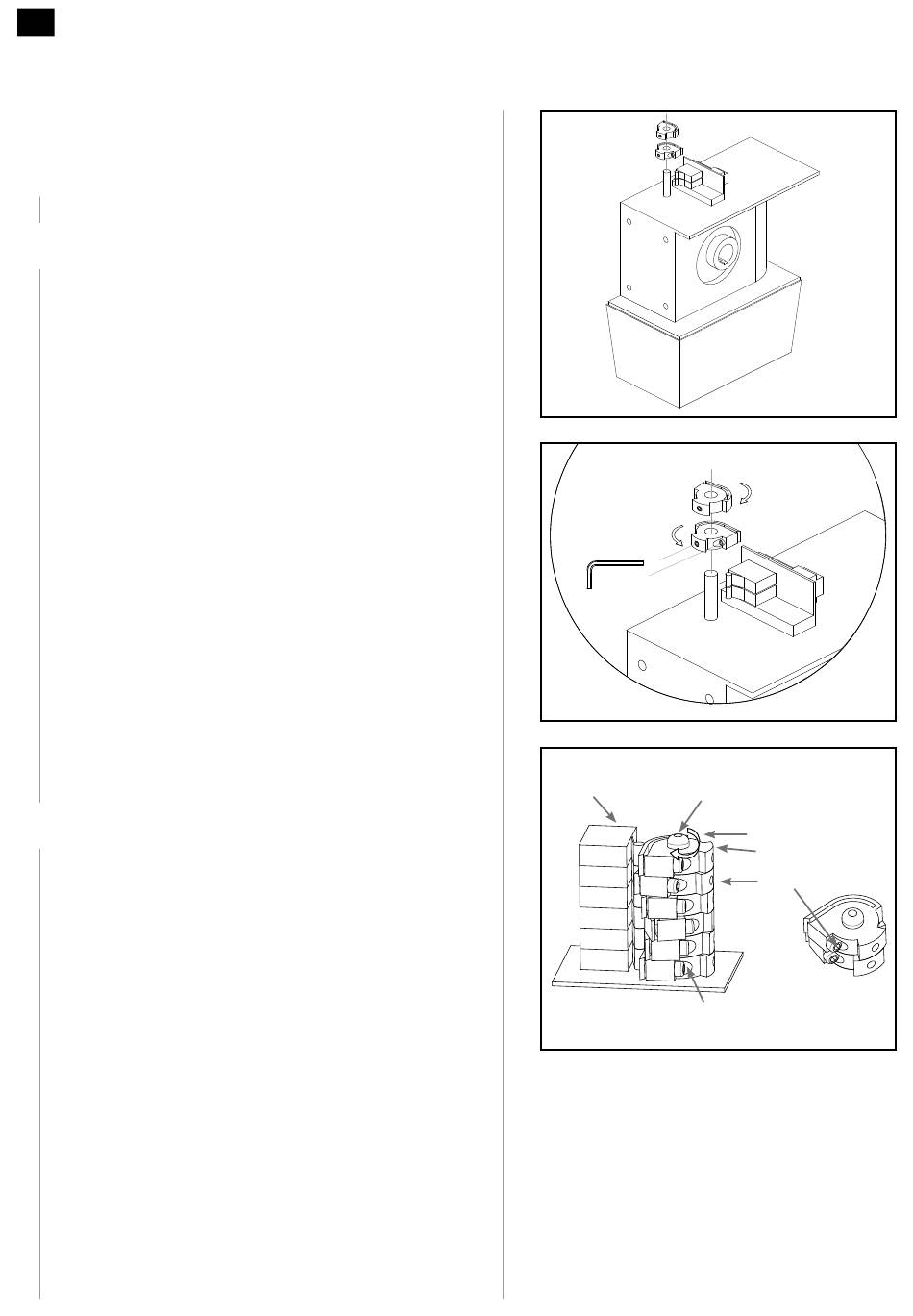

5.1 Abb. 20-30
Abb. 29 - 30
- Nehmen Sie die Einstellung der Endanschläge erst dann vor,
wenn die Abdeckung auf dem Becken montiert ist.
- Lösen Sie die Spannschrauben der beiden Nocken, die auf
auf dem Mitnehmerzapfen befestigt sind.
- Drehen Sie den Schlüsselschalter auf die Position Öffnen
(Abrollen) und überprüfen Sie die Drehrichtung des
Getriebemotors.
- Wenn der Getriebemotor in Abrollrichtung in Betrieb war,
tauschen Sie die Drähte O und F am Verteiler des Schaltkastens.
- Betätigen Sie den Mikroschalter für den Endanschlag, der
das Aufrollen stoppt, und achten Sie dabei darauf, dass die
Nocke an der abgerundeten Seite auf den Mikroschalter
greift und sich in Richtung flacher Seite dreht (Abb. 30).
- Positionieren und befestigen Sie die Nocke mit Hilfe der
Stellschraube fest auf ihrem Mitnehmerzapfen, so dass sie
den Mikroschalter umschaltet.
- Rollen Sie die Abdeckung einige Meter ab und rollen Sie sie
gleich darauf wieder auf, um den automatischen Stopp zu
testen. Zur Feinabstimmung die Einstellschraube der Nocke
bewegen.
- Wiederholen Sie den Vorgang in Abrollrichtung.
- Die Lamellen müssen am Endanschlag des Abrollvorgangs
aneinander liegen.
- Schließen Sie die obere Abdeckung des Motors nach
Abschluss dieser Maßnahmen, um Eindringen von Wasser
zu vermeiden, was zu Störungen oder Unregelmäßigkeiten
führen könnte.

5.2 MTS 60

Abb. 31
- Nehmen Sie die Einstellung der Endanschläge erst dann vor,
wenn die Abdeckung auf dem Becken montiert ist.
- Lösen Sie die Spannschrauben der beiden Nocken, die auf
auf dem Mitnehmerzapfen befestigt sind
- Drehen Sie den Schlüsselschalter auf die Position Öffnen
(Abrollen) und überprüfen Sie die Drehrichtung des
Getriebemotors.
- Wenn der Getriebemotor in Abrollrichtung in Betrieb
war, tauschen Sie die Drähte O und F am Verteiler des
Schaltkastens.
- Betätigen Sie den Mikroschalter für den Endanschlag, der
das Aufrollen stoppt, und achten Sie dabei darauf, dass die
Nocke an der abgerundeten Seite auf den Mikroschalter
greift und sich in Richtung flacher Seite dreht.
- Positionieren und befestigen Sie die Nocke mit Hilfe der
Stellschraube fest auf ihrem Mitnehmerzapfen, so dass sie
den Mikroschalter umschaltet.
- Rollen Sie die Abdeckung einige Meter ab und rollen Sie sie
gleich darauf wieder auf, um den automatischen Stopp zu
testen. Zur Feinabstimmung die Einstellschraube der Nocke
bewegen.
Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box - 14/28 Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box - 14/28
Abb. 29
1
2
Abb. 30
Mikroschalter
Mitnehmerzapfen
Endanschlag
Spannschraube
Abb. 31
- Wiederholen Sie den Vorgang in Abrollrichtung.
- Die Lamellen müssen am Endanschlag des
Abrollvorgangs aneinander liegen.
- Nach Abschluss dieser Maßnahmen Abdeckung
des Getriebemotors wieder anbringen, dabei seine
Dichtigkeit prüfen sowie den Anzug der Stopfbuchsen,
um das Eindringen von Wasser zu vermeiden, was zu
Fehlfunktionen oder Unregelmäßigkeiten führen kann.
Drehrichtung der Nocke
am Mikroschalter
Nocke
Spannschraube
