10

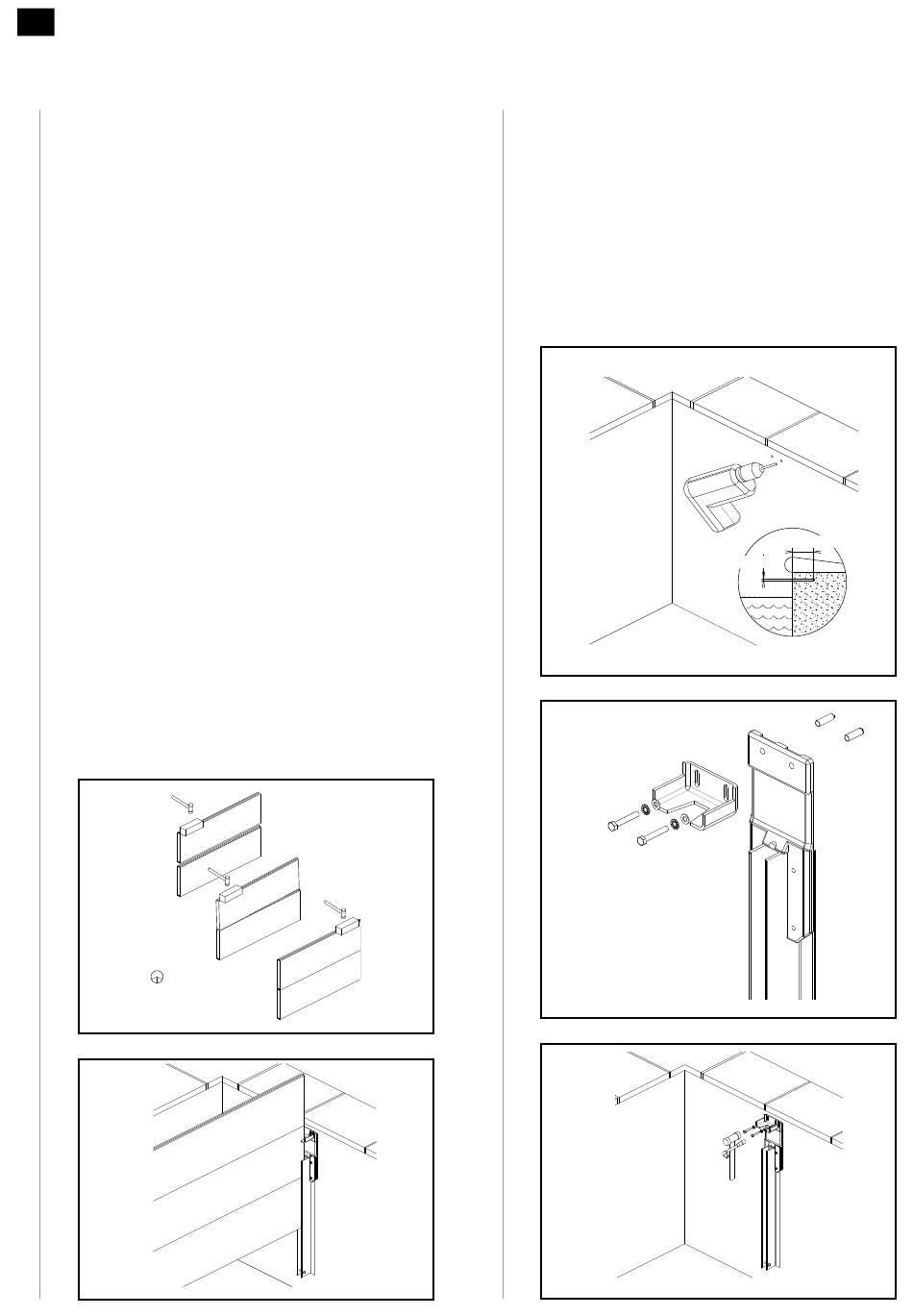

Abb. 17
- Bohren Sie entsprechend den Markierungen mit 10 mm
Durchmesser und 60 mm Tiefe.
- Setzen Sie die TFHC M8x55-Schrauben an den
Gleitschienen an.
3.2.5 Einsetzen der Trennwand und des Trägers
Abb. 18
- Schrauben Sie die Dübel von Hand auf diese Schrauben
und spreizen Sie die Dübel dabei leicht.
- Setzen Sie die Gleitschienen und die Trägergehäuse
ein bzw. nur die Gehäuse, falls die Schachttrennwand
gemauert ist.
Abb. 19
- Schlagen Sie mit einem Holzhammer die TFHC M8x55-
Schraubenköpfe in den Betongurt. Ziehen Sie die
Schrauben an.
- Stellen Sie die Höhe der Trägergehäuse ausgehend
von der Trägerhöhe ein, so dass die Unterseite des
Lattenrosts parallel zur Beckenoberseite steht und der
Lattenrost auf der Seitenstütze des Trägers aufliegt.
Abb. 20
Fügen Sie die Wandplatten durch Einrasten zusammen,
indem Sie sie nebeneinander legen und mit einem
Holzhammer über einen Holzkeil von einem Ende zum
anderen schlagen.
Abb. 21
Die Trennwand in das Becken einführen.
Abb. 20
Abb. 21
Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box - 10/28
Abb. 17
Abb. 18
Abb. 19
mind. 60 mm
60mm mini
10 mm
10mm
