Befestigung Des Rollladens Am Becken; Befestigung Durch Stabilisierungsschnallen - Abriblue IMM'Box Montageanleitung

16

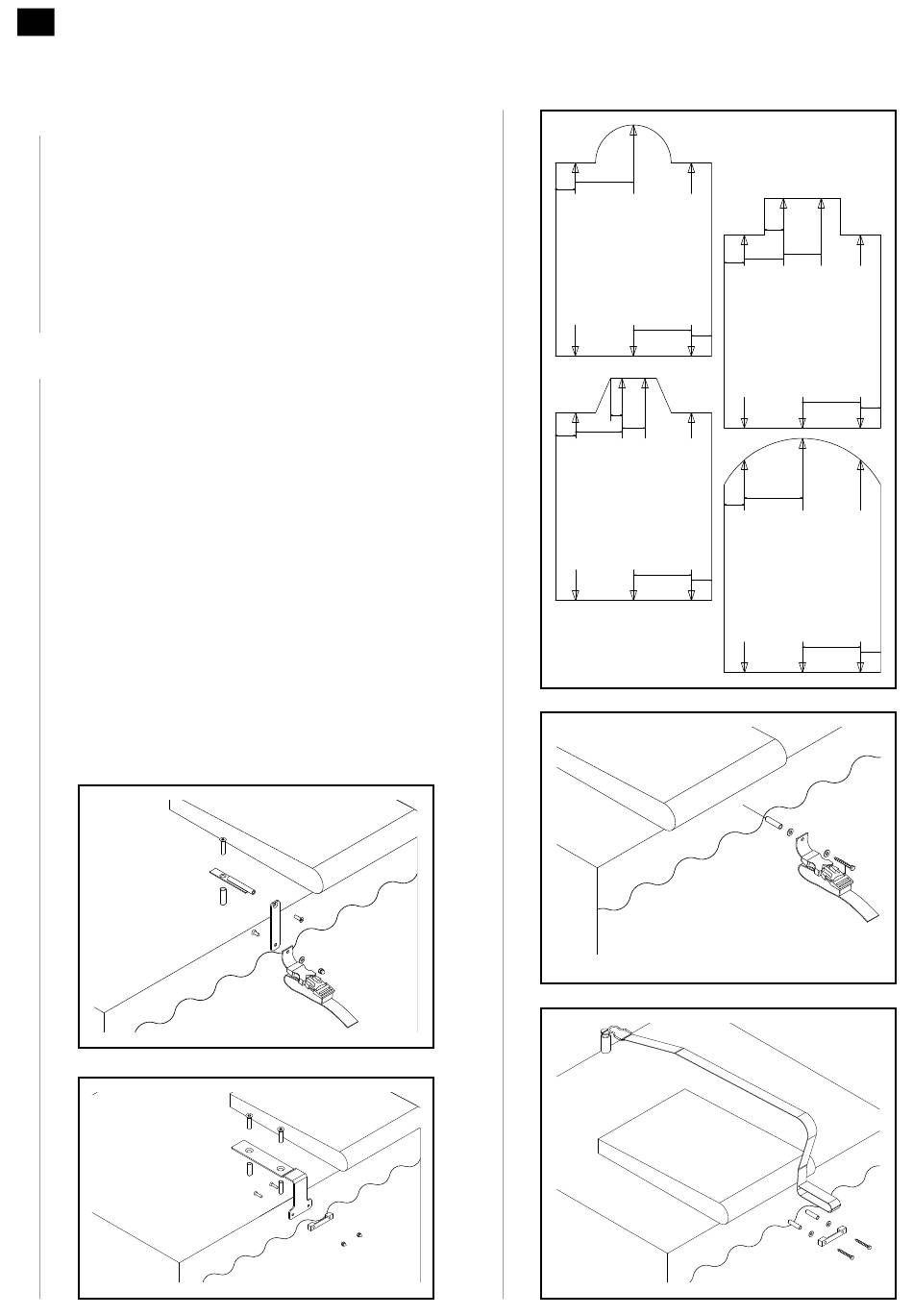

6.5 Befestigung des Rollladens am Becken

Abb. 36
Bei den Rollladentypen Imm'ax, Imm'ax Solar Energy,
IMM'BOx, VEESIO, NO STRESS, BANC Classic und BANC
Solar Energy dürfen die Sicherheitssysteme ausschließlich
an der Breitseite gegenüber der Rolle positioniert werden.
Bei den Rollladenabdeckungen MANU, OPEN One, OPEN
Classic, OPEN Solar Energy, OPEN SURF System, BANC
SURF System und DIVER müssen die Sicherheitssysteme
jedoch an den beiden Breitseiten des Beckens
positioniert werden (d.h. an der Rollenseite und an der
gegenüberliegenden Seite).

6.6 Befestigung durch Stabilisierungsschnallen

6.6.1 abb. 37 & 39
Befestigen Sie die Aufnahmeschnallen 40 mm über der
Wasserlinie an der Beckenwand vor den auf den Lamellen
vorinstallierten Stabilisierungsvorrichtungen.
6.6.2 abb. 38 & 40
Für die Option "Befestigung an der Wandoberseite" den
Haltewinkel am Betongurt unterhalb des Randsteins
durch Auflegen des Winkels an die Beckenwand
befestigen.
6.6.3 Testen Sie das Ein-und Ausklipsen aller Vorrichtungen.
Schnallen spannen, um die Lamellen an die Beckenwand
zu ziehen (zu drücken) und somit das Becken ausreichend
zu sichern.
Alle Stabilisierungsvorrichtungen müssen entriegelt
werden, um die Rollladenabdeckung zu bewegen und die
Endanschläge einzustellen.
Abb. 38
Abb. 40
Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box - 16/28
y
Y
X
Y
X
Y
x
y
X
Y
Y
X
X
Y
X
Y
Abb. 36
Abb. 37
Abb. 39
x
X
y
Y
x
y
X
Y
x
y
X
Y
X < 2m
Y < 0.5m
y
X < 2m
Y
x
Y < 0.5m
X
x
y
X
Y
x
y
X
Y
x < 2,5 m
y < 0,6 m
Y
X
X
Y
x
X
x
y
X
Y
X
Y
x
y
X
Y
