5/28 - Montageanleitung der automatischen Unterflur-Sicherheitsrollladenabdeckung IMM'Box
max. 5 mm
25 mm
500 mm
D/2 + mind.
100 mm

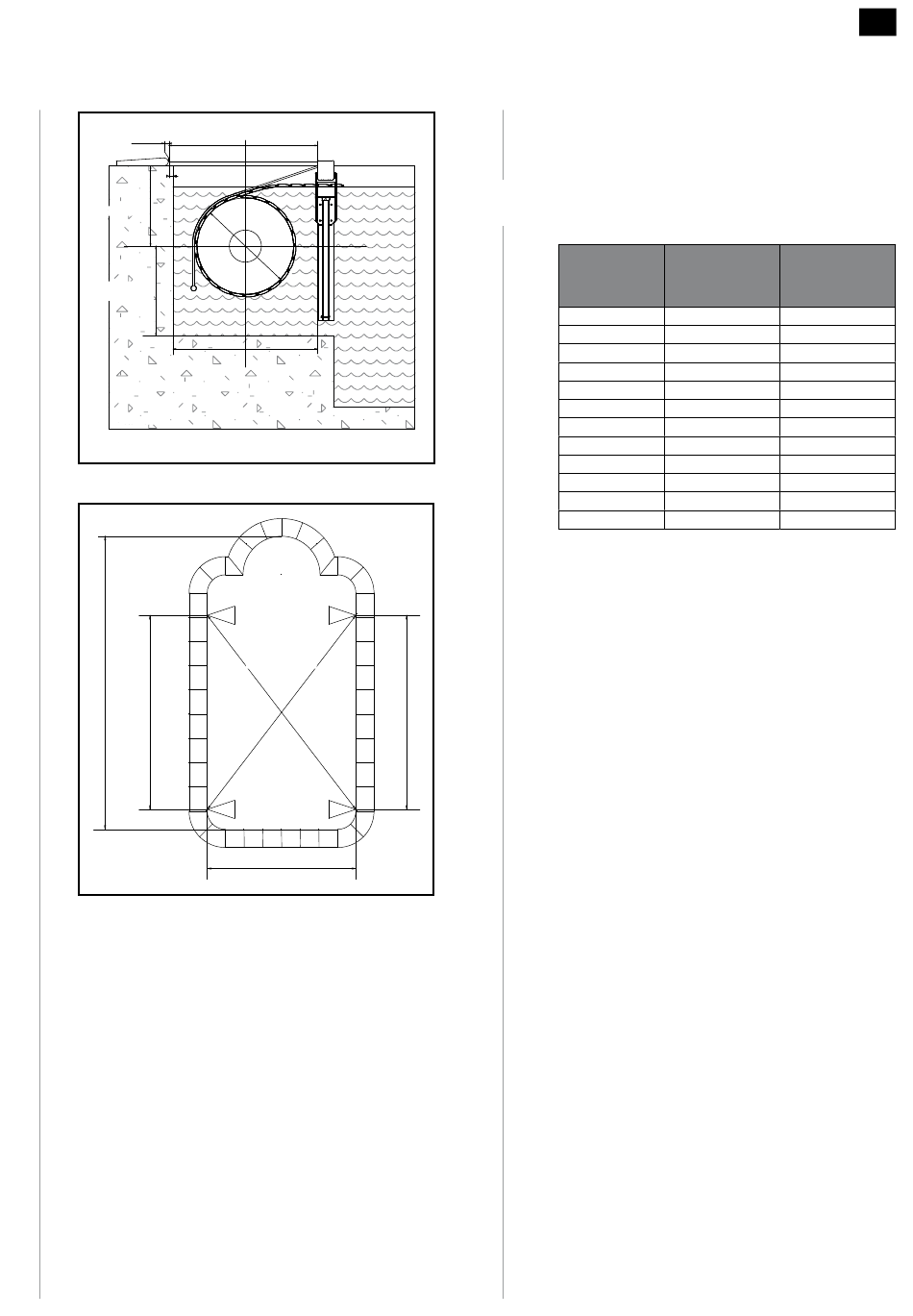

Abb. 4
L
A
A
Abb. 5
C (=F+25mm)
D
F
C = Lattenrost
4 2
B1 B2
B1
B2
3 1
I
l
1.2.3 Skimmer
- Für ein leichteres Gleiten des Rollladens die Skimmer
falls möglich an der Breitseite des Pools und nicht an der
Längsseite anbringen.

1.3 Platzierung der Rolle

1.3.1 Schachtgröße
Beckenlänge
Abb. 4
- Bestimmen Sie die minimale Breite F des Rollschachts
nach folgender Methode:
• Bestimmen Sie anhand der Tabelle die Innenmaße, die
ein komplettes Aufrollen ermöglichen. Berücksichtigen
Sie dabei die Radien, die gestoßenen Ecken und die
Dicke der gemauerten Trennwand, die breiter als der
Balken ist. All dies sind Bereiche, die nicht für den
Aufbau der Rollladenabdeckung geeignet sind.
A
A
• Prüfen Sie, ob:
Wenn der Lattenrost auf der Beckenoberseite aufliegt:
F < Lattenrost (in mm) - 25 mm.
Wenn der Lattenrost den Balken bedeckt und auf dem
oberen Beckenrand aufliegt:
F < Lattenrost - 25 mm - 100 mm.
Wenn der Lattenrost nicht auf dem hinteren oberen
Beckenrand aufliegt:
F < Lattenrost + Überlauf des Randsteins.
1.3.2 Maße des Trockengehäuses
Abb. 2
- Bei einem MTS 20- oder MTS 30-Motor folgende
M a ß e
1000 x 750 x 750 mm.
- Bei einem MTS 60-Motor folgende Maße für das
Trockengehäuse vorsehen: 1000 x 1000 x 750 mm.
- Gehäuse mit einem Wasserablauf versehen, um
stagnierendes Wasser und eine Überflutung des Motors
zu verhindern.
- Das Gehäuse nicht mit einer luftdichten Platte abdecken,
um ein Beschlagen des Motors zu verhindern.
D:
Rollendurchmesser
in m
(mm) einschließlich
achse
4 420
5 440
6 460
7 480
8 500
9 530
10 560
11 580
12 590
13 620
14 640
15 660
f ü r d a s Tro c ke n ge h ä u s e
5
F: Mindestbreite
des
Technikschachts
480
500
520
540
560
590
620
640
650
680
700
720
vo rs e h e n
