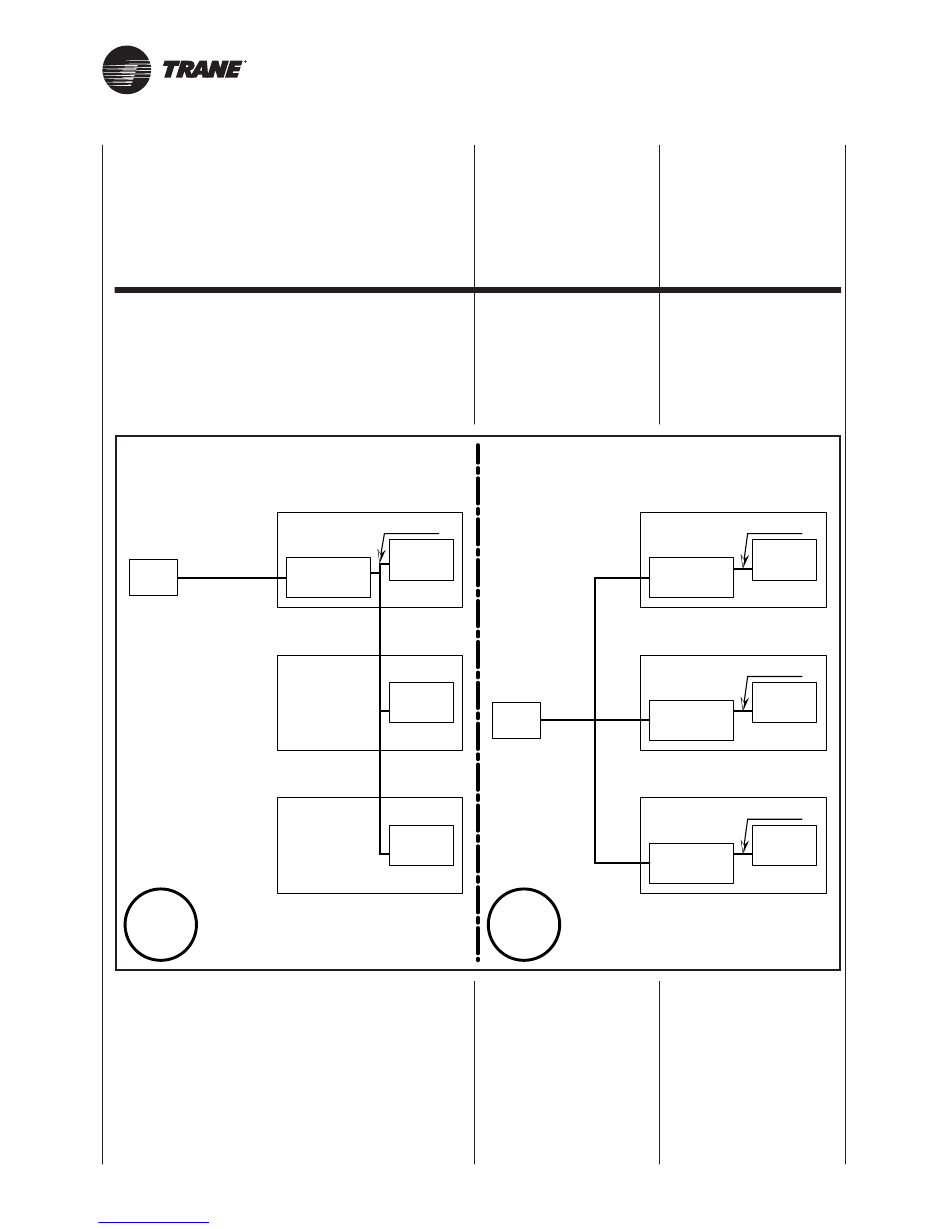

ISTRUZIONI
OPERATIVE PER
IL COLLEGAMENTO
DI PIÙ UNITÀ
CON UN UNICO
COMANDO
Ciascuna unità INVERTER
dovrà recepire segnale 0-10Vdc
con provenienza interna al quadro
di derivazione. Pertanto non sarà
possibile derivare da un regolatore
il medesimo segnale a comando
di più unità ventilconvettore.
BLAC
BLAC
PC
BLAC
OK
LEGENDA:
PC = Pannello comandi
CONTROLLER = Regolatore
BLAC = Scheda
elettronica Inverter
0-10Vdc = Segnale ingresso
OPERATING
INSTRUCTIONS
FOR CONNECTING
MULTIPLE UNITS
WITH A SINGLE
CONTROLLER
Each INVERTER unit
should receive a 0-10Vdc signal
from inside the shunt panel.
Therefore it is not possible to shunt
the same signal from a controller
to control multiple fan coil units.
0-10Vdc
BLAC
CONTROLLER
0-10Vdc
BLAC
CONTROLLER
0-10Vdc
BLAC
CONTROLLER
LEGEND:
PC = Control panel
CONTROLLER = Controller
BLAC = Inverter circuit board
0-10Vdc = Input signal
