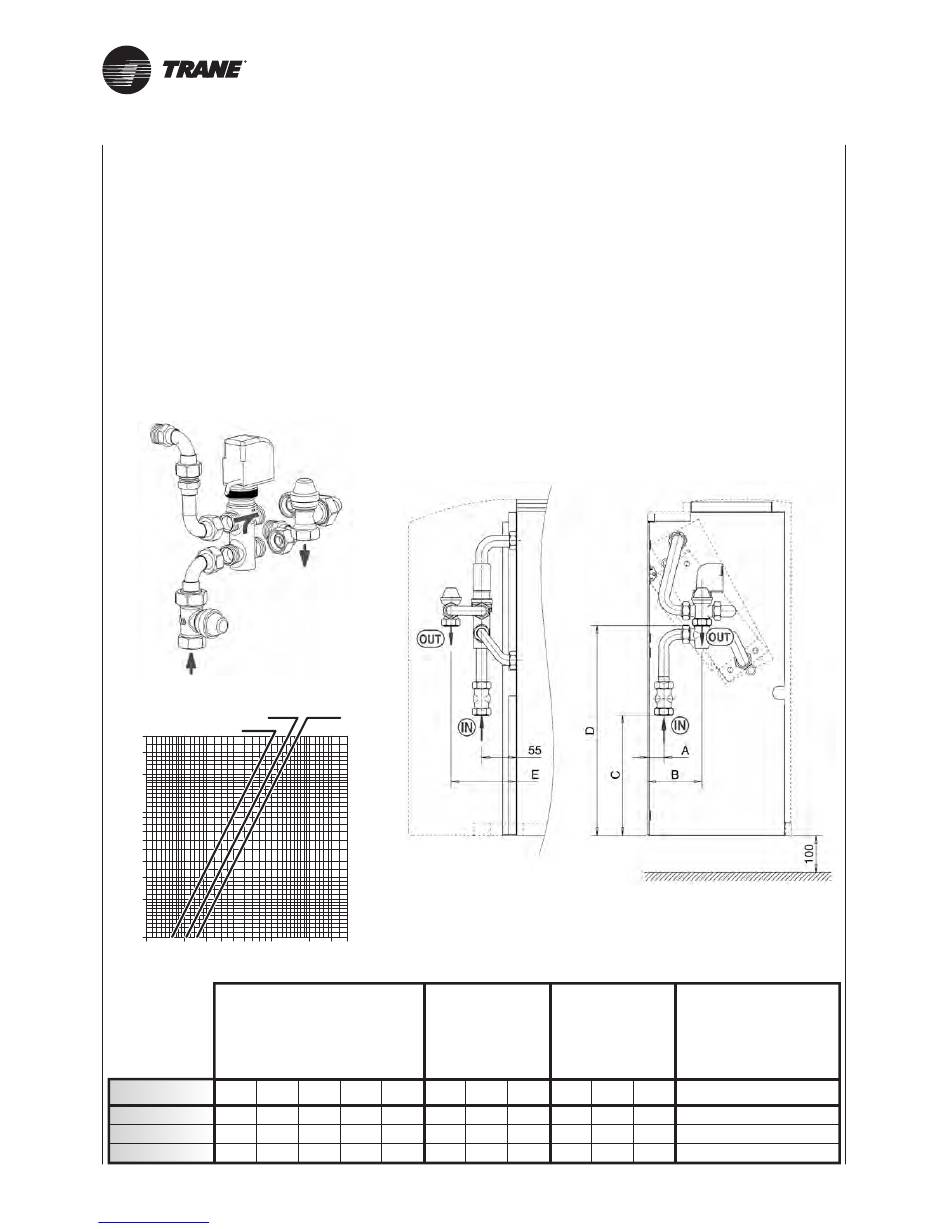

Valvola acqua a tre vie ON-OFF 230 V e kit di montaggio con detentore a regolazione micrometrica (accessorio optional).
Dp - kPa
40
30
20
10
9
8
7
6
5
4
3
2
1
100 200
c
asIng
21-22-33-34
43-44-51-52
63-64
22
Downloaded from www.Manualslib.com
Valvola a 3 vie per batteria principale
Control valve kit: 3 way valve, ON-OFF, with electric motor and mounting kit with regulating check valve (optional).
Vanne 3 voies (ON-OFF), 230V et kit de montage avec tés de réglage micrométrique (option).
3-Wege-Wasserventil für Hauptregister
3-Wege-Wasserventil ON-OFF 230 V mit elektrischem Motor und Montage KIT mit Reglerventil (optional).
Válvula agua de tres vías ON-OFF, con actuador eléctrico y kit de montaje (opción).
Driewegswaterklep ON-OFF, met elektrische bediening en montagekit (optioneel accessoire).
Kvs 2 Kvs 2,5
Kvs 1,6
Portata acqua (l/h) - Water flow (l/h)
Débit d'eau (l/h) - Wasserdurchflussmenge (l/h)
Caudal de agua (l/h) - Waterdebiet (l/h)
300 400 600 800 1000 2000 3000 4000
Dimensioni (mm)
Dimensions (mm)
Dimensions (mm)
Dimensionen (mm)
Dimensión (mm)
Afmetingen (mm)
A B C D
25 85 190 290
25 85 190 290
185 290
50 120
manuals search engine
Main battery 3 way valve
Vanne pour batterie principale
Válvula para batería principal
Klep voor hoofdbatterij
Valvola
Manual stop valve
Valve
Vanne
Wasserventil
Válvula
Klep
E DN ( Ø ) Kvs DN
105 15 1/2" 1,6
105 20 3/4" 2,5
105
20 3/4" 2,5
TERRA - FLOOR - SOL
ERDE - TIERRA - AARDE
Detentore
Non montata
Not fitted
Détenteur
À monter
Reduzierventil Nicht Montiert
No montada
Detentor
Niet gemonteerd
Houders
Codice
( Ø ) Kvs
Code - Art. Nr. - Código
15 1/2" F 2 35169803-001
15 1/2" F 2 35169804-001
15 1/2" F 2 35169804-001
UNT-SVX26E-XX
