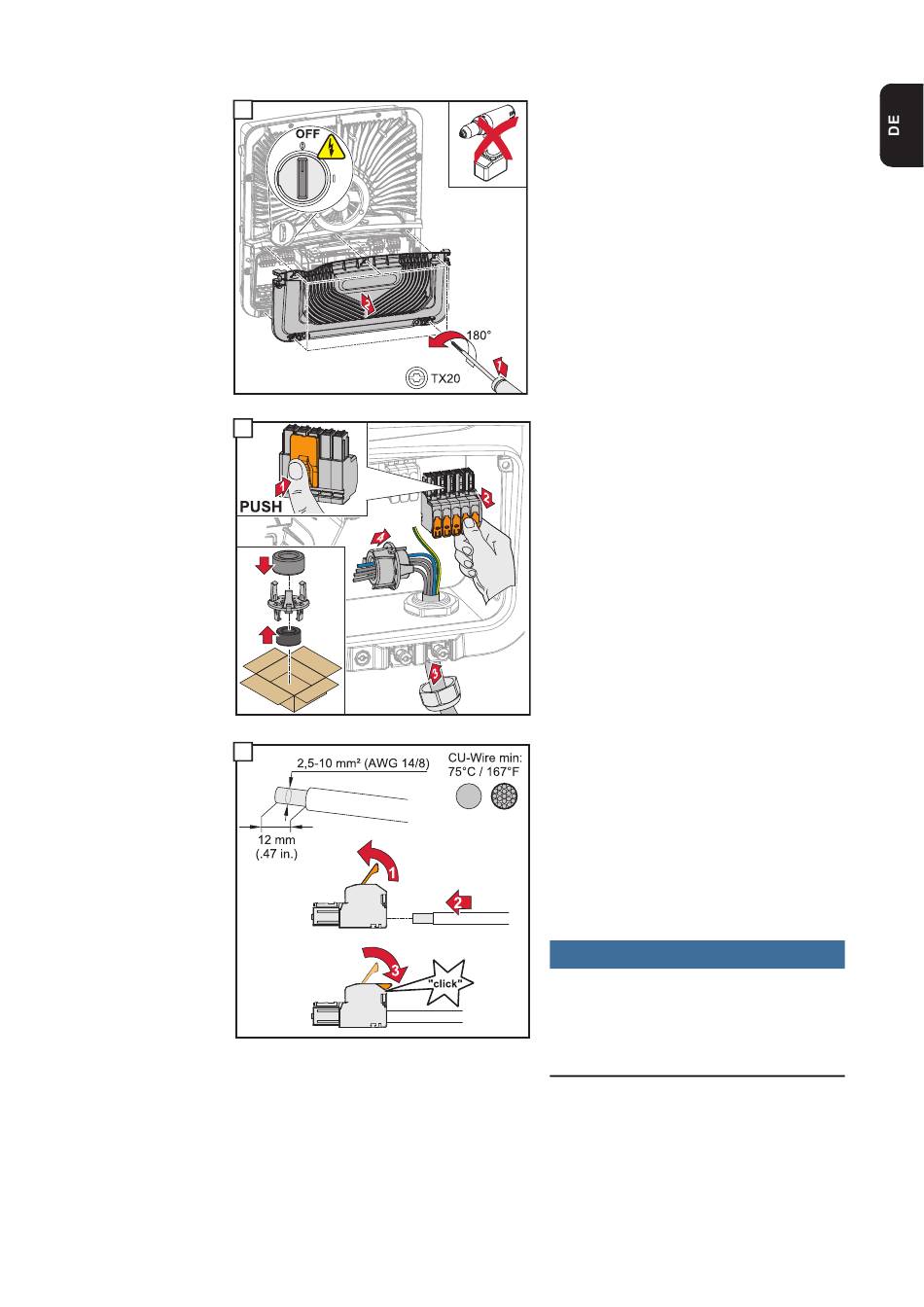

Sicherstellen, dass sich der DC-Trenner in
der Schalterstellung „Aus" befindet.
Die fünf Schrauben der Abdeckung des An-
schlussbereiches mit einem Schraubendre-
her (TX20) und einer 180°-Drehung nach
links lösen.
Die Abdeckung des Anschlussbereiches
vom Gerät nehmen.
Die Verriegelung an der Rückseite der An-
schlussklemme drücken und die AC-An-
schlussklemme abziehen.
Das Netzkabel von unten durch die an der
rechten Seite befindliche Zugentlastung
und dem Ferritkern durchführen.
WICHTIG!
Der Schutzleiter/Erdung darf nicht durch
den Ferritkern geführt werden.
Von den Einzelleitern 12 mm abisolieren.
Kabel-Querschnitt gemäß der Angaben in
Zulässige Kabel ab Seite
Den Betätigungshebel der Anschlussklem-
me durch Anheben öffnen und den abiso-
lierten Einzelleiter in den vorgesehenen
Steckplatz bis zum Anschlag in die An-
schlussklemme stecken. Danach den Betä-
tigungshebel bis zum Einrasten schließen.
HINWEIS!
Es darf nur eine Leitung pro Pol ange-
schlossen werden.
Die AC-Kabel können ohne Aderendhülsen
an der AC-Anschlussklemmen angeschlos-
sen werden.
53 wählen.
