Montageanleitung
für Verbindungsleitungen SLS1-B, SLS1,5-B
Inhalt
Sicherheitshinweise....................................................................2
Notwendiges Werkzeug ............................................................3
Vorbereitung der Leitung ...........................................................3
Montage ....................................................................................3
1
KT1-S 22.2070
KT2-S 22.2010
2
KT1-S 22.2070
KT2-S 22.2010
MA145 (de_en)
Assembly instructions
for connecting leads SLS1-B, SLS1,25-B
Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Preparation of the cable ............................................................3
Assembly ...................................................................................3

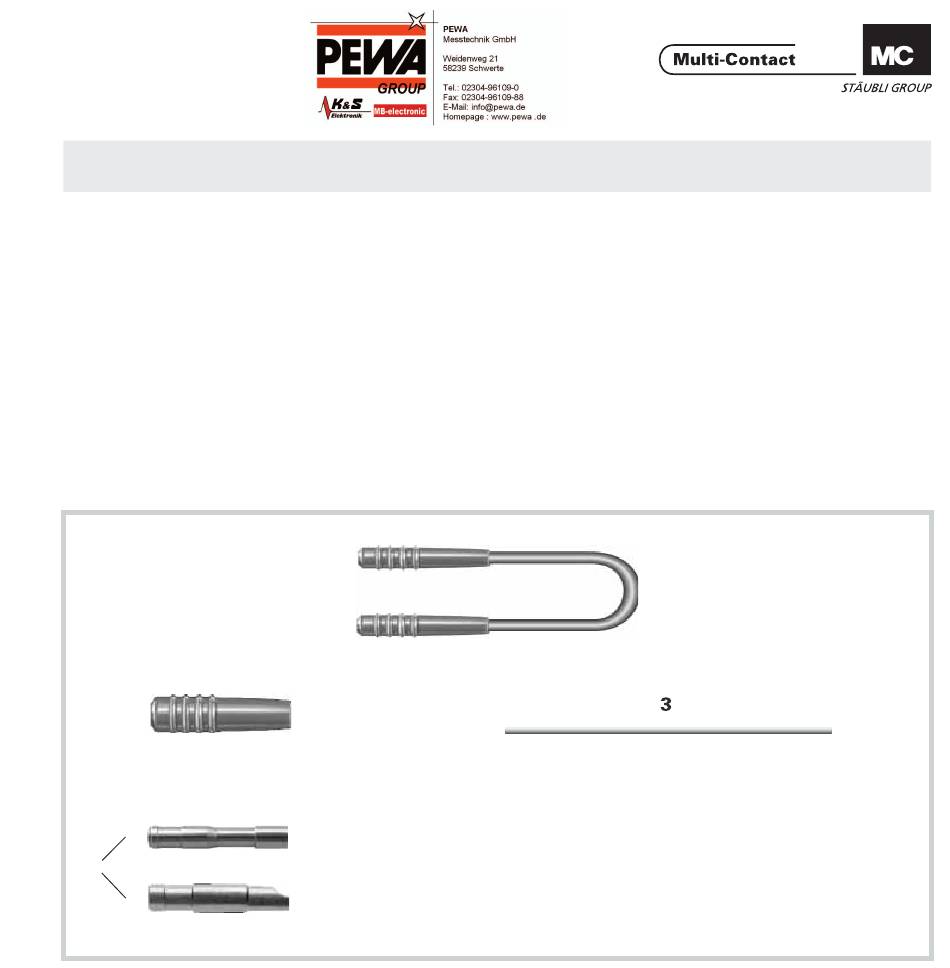

(für/for LS1-B & B1-TH)
FLEXI-E/HK0,25 (PVC)
(für/for LS1,25-B)
FLEXI-E/HK0,50 (PVC)
60.7013
60.7005
