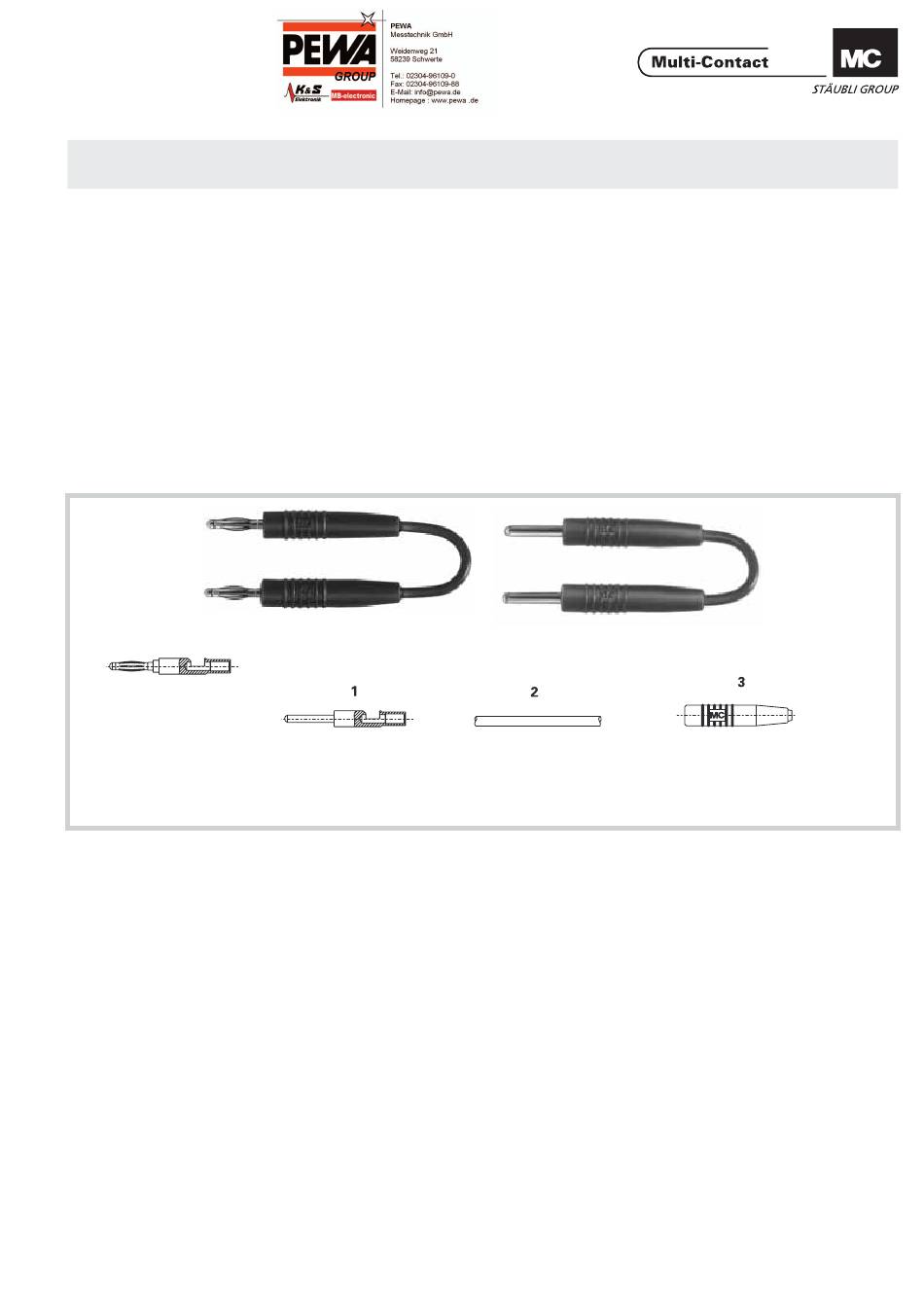

MA137 (de_en)
Montageanleitung

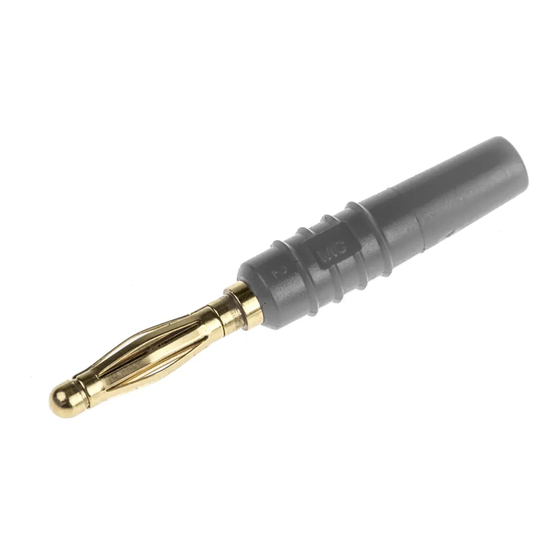

Axiale Ø 2mm-Stecker SLS205-U, SLS205-S
Inhalt
Sicherheitshinweise....................................................................2
Notwendiges Werkzeug ............................................................3
Vorbereitung der Leitung ...........................................................3
Montage ....................................................................................3
LS205-S
22.1040
FLEXI-EHK0,5
LS205-U
60.7005
22.1041
SILI-E0,5
61.7552
www.multi-contact.com
MA137 (de_en)
Assembly instructions
In-line Ø 2mm plugs SLS205-U, SLS205-S
Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Preparation of the cable ............................................................3
Assembly ...................................................................................3
KT205-S
22.2360
1 / 4
Werbung
Verwandte Anleitungen für Staubli SLS205-U
Inhaltszusammenfassung für Staubli SLS205-U
- Seite 1 Advanced Contact Technology MA137 (de_en) MA137 (de_en) Montageanleitung Assembly instructions Axiale Ø 2mm-Stecker SLS205-U, SLS205-S In-line Ø 2mm plugs SLS205-U, SLS205-S Inhalt Content Sicherheitshinweise..............2 Safety Instructions ..............2 Notwendiges Werkzeug ............3 Tools required ................3 Vorbereitung der Leitung ............3 Preparation of the cable ............3 Montage ..................3...
- Seite 2 Advanced Contact Technology Sicherheitshinweise Safety instructions Die Montage und Installation der Produkte darf ausschliess- The products may be assembled and installed exclusively by lich durch qualifi ziertes und erfahrenes Fachpersonal unter suitably qualifi ed and trained specialists duly observing all ap- Berücksichtigung aller anwendbaren gesetzlichen Sicher- plicable safety regulations.
- Seite 3 Advanced Contact Technology Notwendiges Werkzeug Tools required (ill. 1) (ill. 1) Abisolierzange „Stripax“ Cable stripper “Stripax” Bestell-Nr. 25.0015 Order No. 25.0015 (ill. 2) (ill. 2) - Lötkolben 60W - Soldering iron 60W - Lötdraht - Solder z.B. bleifreies Lot e.g. lead free solder Ø...
- Seite 4 Advanced Contact Technology (ill. 8) (ill. 8) Den Stecker 1 an der Leitung 2 in die Pull cable 2 through the insulator 3 Knüpftülle 3 ziehen und gleic hzeitig and at the same time push-in plug 1 von vorne nachstossen, bis zum to its end position.
