2.3. Elektrische Anschlüsse

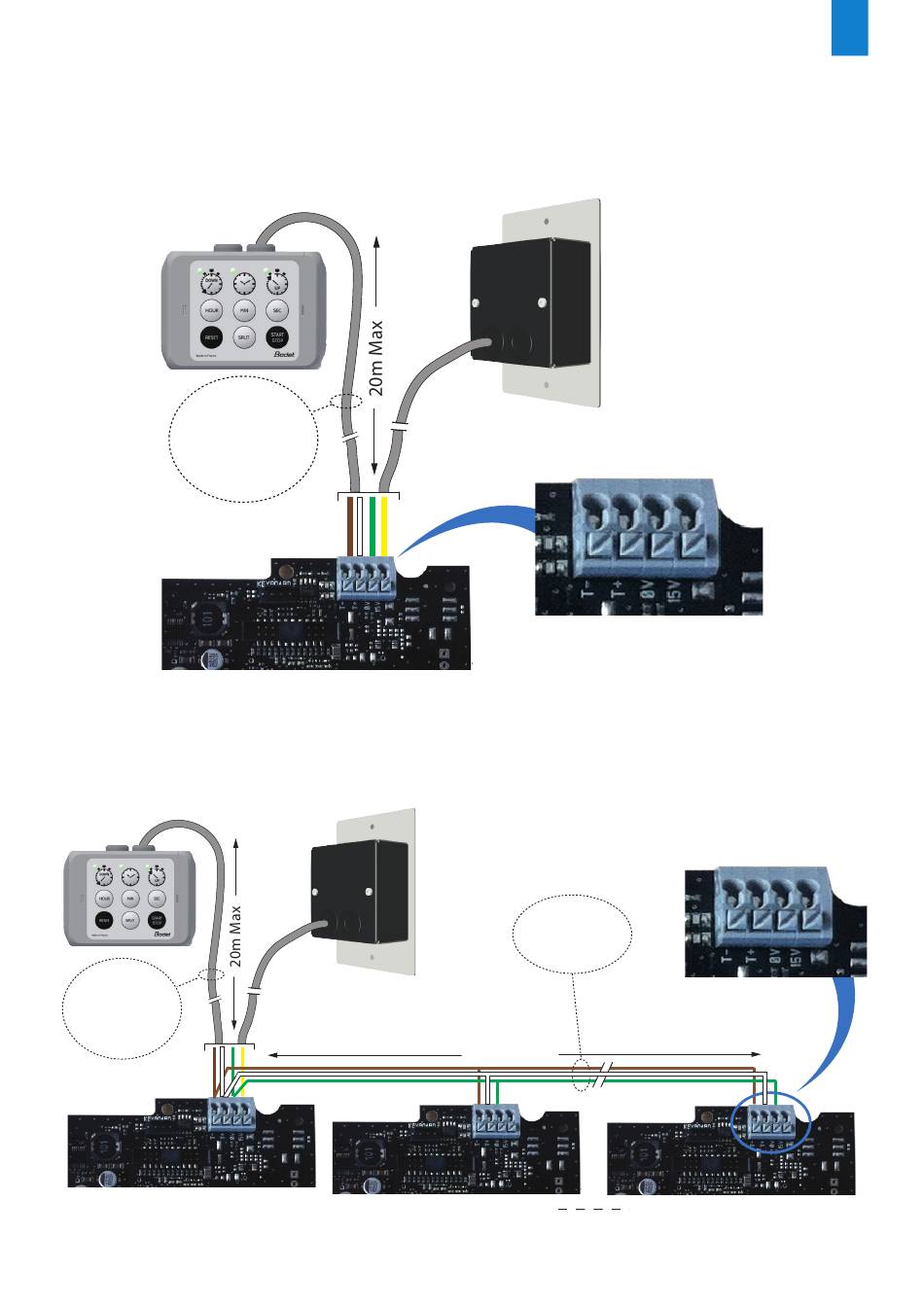

Steuerung einer Style-Uhr
Verbinden Sie das Kabel des Bedienpults mit dem Anschluss der Karte der Uhr und beach-
ten Sie dabei die Farbe der Drähte wie unten abgebildet:
Braun: T-
Weiß: T+
Grün: 0V
Gelb: 15V
Steuerung mehrerer Style-Uhren
Das Bedienpult Style kann bis zu 10 Style-Uhren steuern, wenn die 10 Uhren dasselbe
anzeigen
Braun: T-
Weiß: T+
Grün: 0V
Gelb: 15V
Elektronische Karte - Uhr Style
Uhr Nr. 1
6
oder
oder
Nur T-, T+ und GND
Uhr Nr. 2
T- : Braun
T+ : Weiß
0V : Grün
500m Max
Nur T-, T+ und GND
DE
Uhr Nr. 10
