2.2. Einbauversion
Das Bedienpult wird mit dem Kabel für die Verbindung mit der bereits installierten Uhr geliefert.

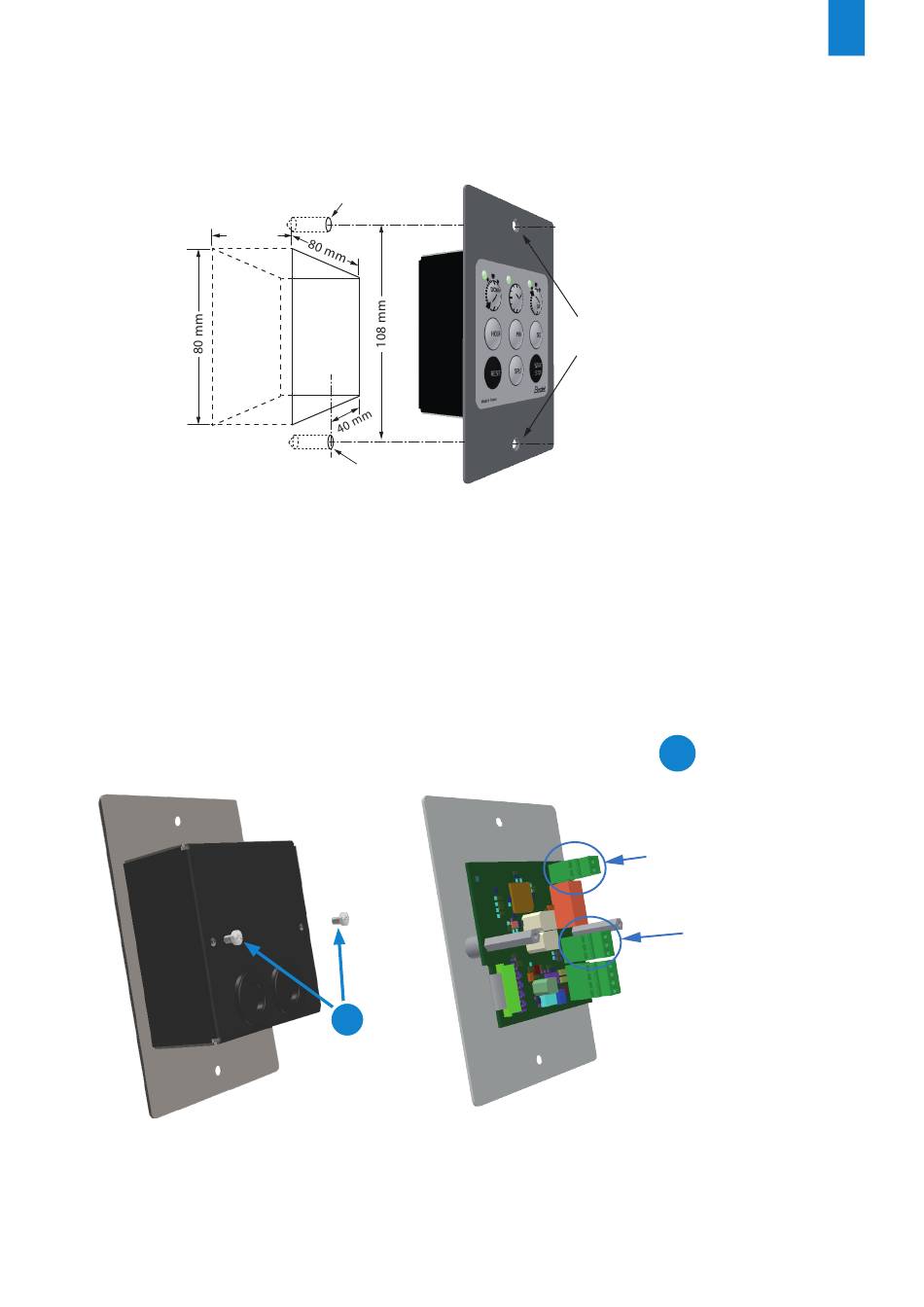

1/ Machen Sie einen Ausschnitt mit den folgenden Maßen in die Wand oder die Mauer:
55 mm
2/ Setzen Sie die 2 Dübel Ø 5 ein
3/ Führen Sie das Kabel für die Verbindung mit der Uhr in den Ausschnitt ein und befestigen
Sie das Bedienpult mit 2 Schrauben Ø 3,5 mm an der Wand. Bringen Sie eine Silikondich-
tung an, um die Dichtigkeit zu gewährleisten.
HINWEIS: Wenn Sie Fernsteuerungstasten und/oder ein Relais verwenden, um eine Hupe
oder einen optischen Alarm zu steuern, muss die hintere Abdeckung geöffnet sein, um die Ver-
bindungen herzustellen.
Zum Öffnen der Abdeckung müssen die 2 Schrauben entfernt werden
Ø 5 mm
Ø 5 mm
A
2 Schauben Ø 3 oder 3,5
Senkkopfschraube
.
A
Relaiskontakt für
Hupensteuerung/optische Anzeige
S / S, RST und GND
für Remote-Tasten
DE
5
