II
- MECHANISCHE INSTALLATION
Das Produkt muss von einer befugten Person installiert werden.

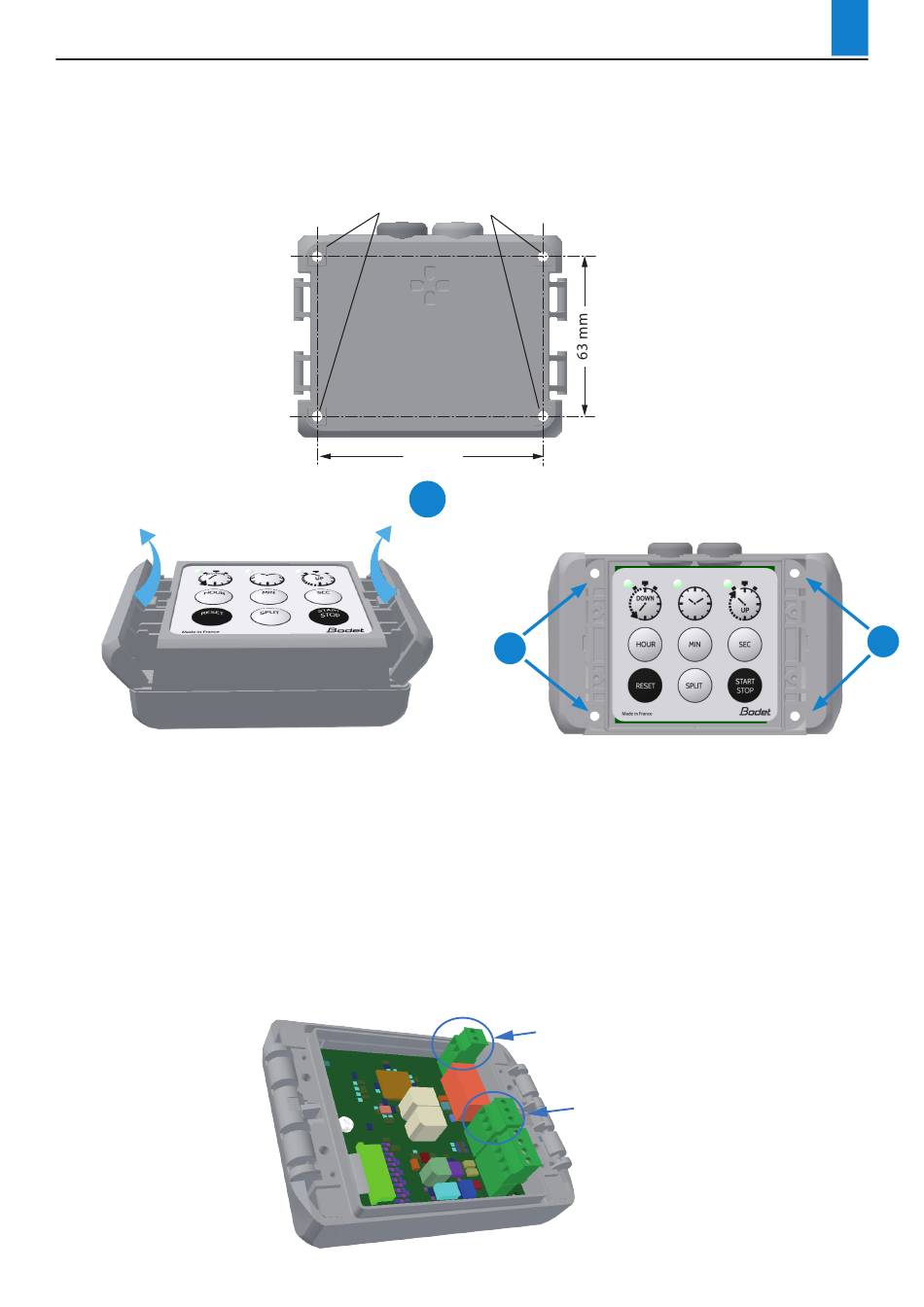

2.1. Wandversion
1/ Bohren Sie die 4 Befestigungslöcher Ø 5 mm nach den folgenden Maßen und setzen Sie die
Dübel ein:
2/ Öffnen Sie eine Seitenwand des Gehäuses, indem Sie diese nach außen schwenken, um an
die 2 Befestigungslöcher zu gelangen
3/ Verwenden Sie 4 Senkkopfschrauben Ø 3,5 mm, um das Bedienpult an der Wand zu befesti-
gen.
Das Bedienpult wird mit dem Kabel für die Verbindung mit der bereits installierten Uhr geliefert.
HINWEIS: Wenn Sie Fernsteuerungstasten und/oder ein Relais verwenden, um eine Hupe oder
einen optischen Alarm zu steuern, muss die Abdeckung geöffnet sein, um die Verbindungen her-
zustellen.
Zum Öffnen der Abdeckung müssen beide Seiten gleichzeitig entriegelt werden.
4
Utiliser 4 vis Ø3,5
89 mm
A
.
A
Relaiskontakt für
Hupensteuerung/optische Anzeige
S / S, RST und GND
für Remote-Tasten
DE
A
