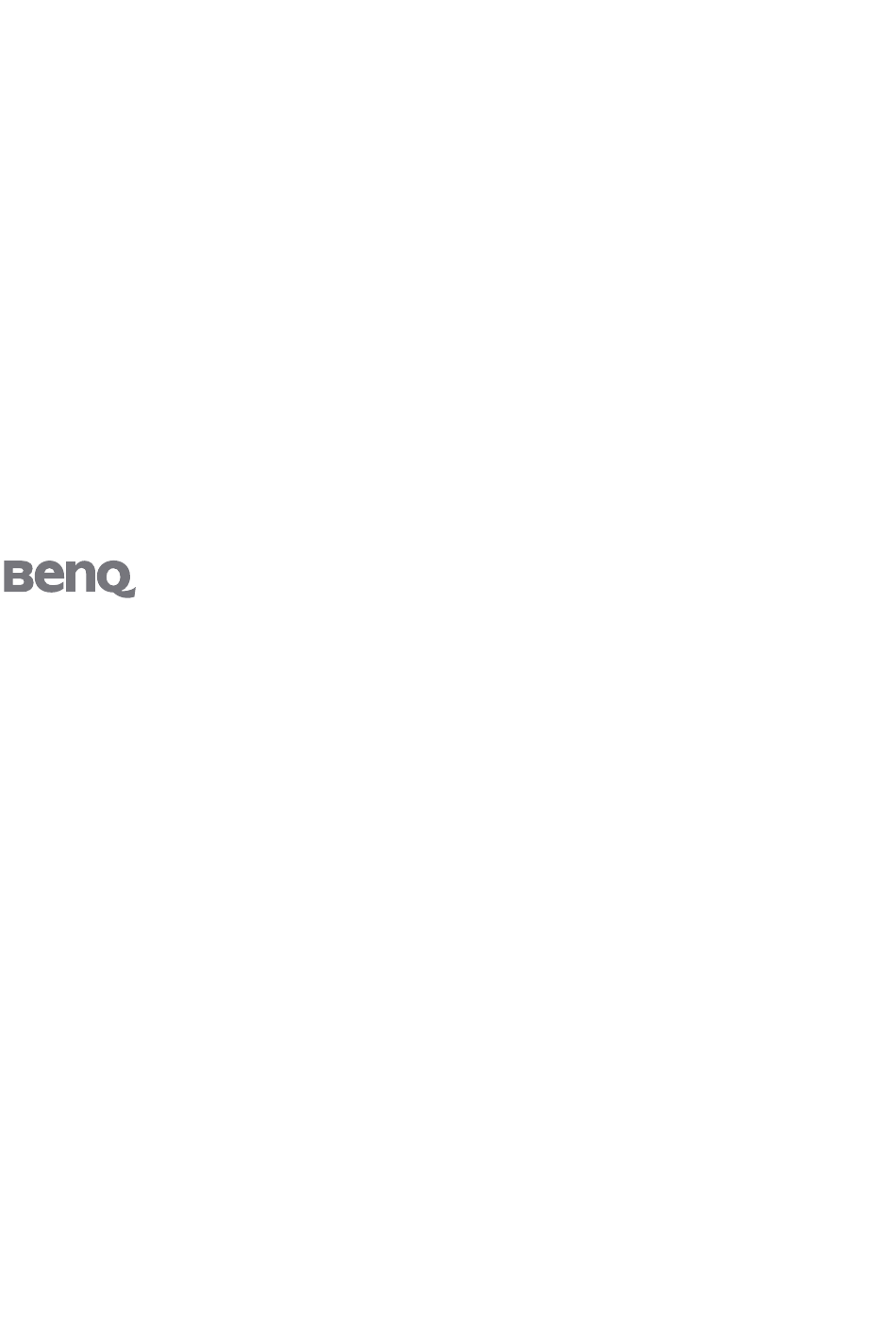

- Seite 1 FP93G S/FP93G P LCD-Farbmonitor 19,0" LCD-Bildschirmgröße Benutzerhandbuch Willkommen...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Installation der Monitor-Hardware ..................6 So trennen Sie den Monitorsockel ab .................9 Verwenden der Monitor-Montageeinheit ...............10 Optimale Benutzung des BenQ-Monitors ................ 12 Installation auf einem neuen Computer ..............13 Aktualisierung des Treibers auf einem bereits installierten Computer ....14 Windows Vista-Systeme installieren ................15 So nehmen Sie die Installation im System Windows XP vor ........16... -
Seite 4: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM Netzkabel... -
Seite 5: Monitoransicht Und Anschlüsse
2. Monitoransicht und Anschlüsse Frontansicht Rückansicht 1. Netzanschluss 2. DVI-D-Eingabe-Anschluss 3. D-Sub-Eingabe-Anschluss Monitoransicht und Anschlüsse... -
Seite 6: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 7 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. Schließen Sie das eine Ende des DVI-D-Kabels an den Monitor-DVI-D-Anschluss an und das andere Ende an die DVI-D-Schnittstelle Ihres Rechners.
- Seite 8 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des , installieren Sie die Monitor Software. BenQ-Monitors Installation der Monitor-Hardware...
-
Seite 9: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. -
Seite 10: Verwenden Der Monitor-Montageeinheit
Verwenden der Monitor-Montageeinheit Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren. Warnhinweise • Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche. - Seite 11 3. Entfernen Sie die hintere Abdeckung. Schieben Sie Abdeckung auf der Ruckseite auf sich zu, um sie zu entfernen. Sie sehen dann die Schraubenplatte auf der Ruckseite des Monitors. 4. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.
-
Seite 12: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 13: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 14: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Anweisungen wurden bisher nur mit den Betriebssystemen Windows XP und Windows Vista getestet (und werden deswegen nur für diese Systeme empfohlen). Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 15: Windows Vista-Systeme Installieren
Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert. 9. Klicken Sie auf Close (Schließen). Sie brauchen Windows Vista nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktion- ieren, ohne dass Sie weitere Schritte durchführen müssen. Optimale Benutzung des BenQ-Monitors... -
Seite 16: So Nehmen Sie Die Installation Im System Windows Xp Vor
Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet, in diesem Fall ‘BenQ FP93GS/BenQ FP93GP’ am Ort ‘d:\Driver\Windows XP\FP93GS/FP93GP\FP93GS.inf/FP93GP.inf ’... - Seite 17 Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert. 10. Klicken Sie auf Fertig stellen. Dies schließt den Assistenten und bringt Sie zum Fenster Monitoreigenschaften zurück, das jetzt BenQ FP93GS/FP93GP Eigenschaften benannt ist. 11. Klicken Sie auf Schließen, OK und OK.
-
Seite 18: Die Bildschirmauflösung Verändern
5. Die Bildschirmauflösung verändern Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildschirmauflösung. Das bestmögliche Bild bietet der FP93G S/FP93G P bei einer Auflösung von 1280 x 1024 Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt. -
Seite 19: Die Wiederholfrequenz Verändern
6. Die Wiederholfrequenz verändern Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch: “Unterstützte PC-Takte”... -
Seite 20: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 21: So Stellen Sie Den Monitor Ein
8. So stellen Sie den Monitor ein Die Steuerpalette 1. " key": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. 2. Taste „Exit“ (Beenden): Zurück zum vorigen Menü oder Beenden des OSD. Diese Taste dient auch als die Direkttaste für "Input" (Eingabe). Taste (links): Wechselt zum linken Objekt oder verringert den Einstellwert. -
Seite 22: Osd (On Screen Display)-Menüstruktur
OSD (On Screen Display)-Menüstruktur DISPLAY Auto Adjustment (ANZEIGE) (Auto-Einst.) H. Position (H. Position) V. Position (V. Position) Pixel Clock (Pixeluhr ) Phase (Phase) Red (Rot) PICTURE Brightness (Helligkeit) Normal (Normal) Green (Grün) (BILD) Contrast (Kontrast) Bluish (Bläulich) Blue (Blau) Sharpness (Schärfe) Reddish (Rötlich) User Mode Color (Farbe) -
Seite 23: Direkttasten-Modus
Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeit-Direkttaste Drücken Sie auf die Taste , um die Brightness (Helligkeit)-Anzeige einzublenden. Drücken Sie dann auf die Taste zum Erhöhen oder auf die Taste zum Verringern der Bildschirmhelligkeit. -
Seite 24: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die ENTER-Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt hier die folgenden vier OSD-Menüs: 1. DISPLAY (ANZEIGE) 2. PICTURE (BILD) 3. PICTURE ADVANCED (BILD ERWEITERT) 4. -
Seite 25: Funktion
DISPLAY (ANZEIGE)-Menü 1. Drücken Sie auf die ENTER (EING- ABE)-Taste, um das Hauptmenü aufzu- rufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und... - Seite 26 H. Position Stellt die horizontale Position 0 bis 100 des Bildschirmbildes ein. V. Position Stellt die vertikale Position des 0 bis 100 Bildschirmbildes ein. Pixel Clock Passt das 0 bis 100 (Pixeluhr) Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
- Seite 27 PICTURE (BILD)-Menü 1. Drücken Sie auf die ENTER (EING- ABE)-Taste, um das Hauptmenü aufzu- rufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 28 Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bluish Wendet einen kühlen Ton Drücken Sie auf die Taste (Bläulich) auf das Bild an. Dies ist ab Werk auf den oder , um diese Option PC-Industrie-Standard für auszuwählen.
- Seite 29 PICTURE ADVANCED (Bild Erweitert)-Menü 1. Drücken Sie auf die ENTER (EINGABE)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
- Seite 30 Senseye Demo • ON (EIN) Zeigt die Vorschau von Drücken Sie auf die Taste (Demo Bildschirmbildern im • OFF (AUS) oder , um die Senseye) unter Picture Mode Einstellungen zu ändern. (Bildmodus) ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt;...
- Seite 31 SYSTEM-Menü 1. Drücken Sie auf die ENTER (EING- ABE)-Taste, um das Hauptmenü aufzu- rufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 32 Language Stellt die Sprache des Drücken Sie auf die Taste • English (Sprache) OSD-Menüs ein. oder , um den Wert • Français einzustellen. • Deutsch • Italiano • Español • Polski/ 日本語 • Czech/ Die in Ihrem OSD 繁體中文 gezeigten •...
- Seite 33 OSD Lock Verhindert, dass alle Drücken Sie auf die Taste • ON (EIN) (OSD-Sperre) Monitoreinstellungen oder , um den Wert • OFF (AUS) unbeabsichtigt geändert einzustellen. werden. Wenn diese Funktion aktiviert ist, Um die sind die OSD-Steuerelemente OSD-Steuerelemente wieder zu aktivieren, und Direkttasten wenn sie gesperrt sind, drücken und halten Sie...
-
Seite 34: Fehlerbehebung
9. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur , wählen Sie dann “Die Bildschirmauflösung verändern” auf Seite 18 die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 35: Weitere Hilfe
Verfügung. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung... -
Seite 36: Unterstützte Pc-Takte
10. Unterstützte PC-Takte Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 640x350 31.47(P) 70.08(N) 25.17 720x400 31.47(N) 70.08(P) 28.32 640x480 31.47(N) 60.00(N) 25.18 640x480 35.00(N) 67.00(N) 30.24 Macintosh 640x480 37.86(N) 72.80(N) 31.50 VESA 640x480 37.50(N) 75.00(N) 31.50 VESA 800x600... -
Seite 37: Technische Daten
11. Technische Daten BenQ FP93G S Modell FP93G S Bildschirmtyp 19,0", aktiv, TFT Sichtbare Diagonale 480 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 800:1 / 300 cd/m Reaktionszeit* 5 ms Betrachtungswinkel 160, 160 (CR>10) - Seite 38 Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 100-240 V, 50-60 Hz Abmessungen (H x B x T) 410,1 x 404,2 x 168,2 mm Gewicht 5,0 kg *Reaktionszeit (Response Time): Die Zeit, die benötigt wird, um ein Pixel aus-, dann ein- und wieder auszuschalten (bzw.
- Seite 39 BenQ FP93G P Modell FP93G P Bildschirmtyp 19,0", aktiv, TFT Sichtbare Diagonale 480 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 1300:1 / 300 cd/m Reaktionszeit* 20 ms (Ton + Toff) 8 ms (GTG*) Betrachtungswinkel 178, 178 (CR>10)
- Seite 40 Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 100-240 V, 50-60 Hz Abmessungen (H x B x T) 410,1 x 404,2 x 168,2 mm Gewicht 5,0 kg *Reaktionszeit (Response Time): Die Zeit, die benötigt wird, um ein Pixel aus-, dann ein- und wieder auszuschalten (bzw.
