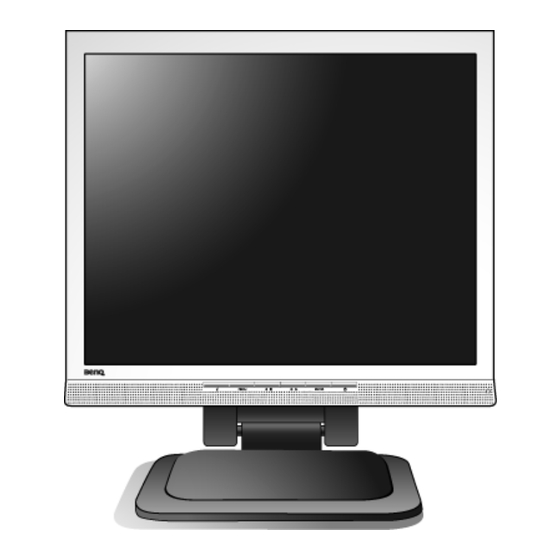

BenQ FP73E S Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. BenQ Anleitungen
  4. Monitore
  5. FP73E S
  6. Benutzerhandbuch
BenQ FP73E S Benutzerhandbuch

BenQ FP73E S Benutzerhandbuch

Lcd-farbmonitor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FP73E S/FP93E S
LCD-Farbmonitor
Benutzerhandbuch
Willkommen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ FP73E S

Inhaltszusammenfassung für BenQ FP73E S

  • Seite 1 FP73E S/FP93E S LCD-Farbmonitor Benutzerhandbuch Willkommen...

  • Seite 2: Ausschlusserklärung

    BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    Rückansicht .........................6 Installation der Monitor-Hardware ..................7 Einstellung des Ansichtwinkels .................10 Aufbewahrung des Mzonitors ...................10 Optimale Benutzung des BenQ-Monitors ................ 11 Installation auf einem neuen Computer ..............12 Aktualisierung des Treibers auf einem bereits installierten Computer ....13 Windows Vista-Systeme installieren ................14 So nehmen Sie die Installation im System Windows XP vor ........15...

  • Seite 4: Erste Schritte

    1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM Netzkabel...

  • Seite 5: Audio-Kabel

    Audio-Kabel Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. Erste Schritte...

  • Seite 6: Monitoransicht Und Anschlüsse

    2. Monitoransicht und Anschlüsse Frontansicht Kopfhörerbuchse Rückansicht 1. Audiokabel-Anschluss 2. Netzanschluss 3. DVI-D-Eingabe-Anschluss 4. D-Sub-Eingabe-Anschluss Monitoransicht und Anschlüsse...

  • Seite 7: Installation Der Monitor-Hardware

    3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Packen Sie den Monitor aus und stellen Sie ihn wie gezeigt auf den Schreibtisch, bevor Sie den Riemen lösen.
  • Seite 8 3. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. Schließen Sie das eine Ende des DVI-D-Kabels an den Monitor-DVI-D-Anschluss an und das andere Ende an die DVI-D-Schnittstelle Ihres Rechners.
  • Seite 9 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: “Optimale Benutzung des , installieren Sie die Moni- BenQ-Monitors” auf Seite 11 tor Software. Installation der Monitor-Hardware...

  • Seite 10: Einstellung Des Ansichtwinkels

    Einstellung des Ansichtwinkels Sie können für den Bildschirm einen Neigungswinkel von -5° bis +20°, einen Drehwinkel von 0° bis 360° Grad und eine Monitorhöhe von 72 mm (FP73E S)/60 mm (FP93E S) einstellen. Aufbewahrung des Mzonitors Falls Sie den Monitor für einen längeren Zeitraum aufbewahren möchten, trennen Sie ihn von der Netzsteckdose ab und entfernen Sie erst alle angeschlossenen Kabel.

  • Seite 11: Optimale Benutzung Des Benq-Monitors

    Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware)

  • Seite 12: Installation Auf Einem Neuen Computer

    BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für...

  • Seite 13: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer

    Anweisungen wurden bisher nur mit den Betriebssystemen Windows XP und Windows Vista getestet (und werden deswegen nur für diese Systeme empfohlen). Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt.

  • Seite 14: Windows Vista-Systeme Installieren

    Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert. 9. Klicken Sie auf Close (Schließen). Sie brauchen Windows Vista nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktion- ieren, ohne dass Sie weitere Schritte durchführen müssen. Optimale Benutzung des BenQ-Monitors...

  • Seite 15: So Nehmen Sie Die Installation Im System Windows Xp Vor

    Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet, in diesem Fall ‘BenQ FP73ES/FP93ES’ am Ort ‘d:\Driver\Windows XP\FP73ES/FP93ES\FP73ES.inf/FP93ES.inf ’...
  • Seite 16 9. Markieren Sie die Datei ‘BenQ FP73ES/FP93ES’ auf der CD aus, und klicken Sie auf die Schaltfläche Weiter. Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert. 10. Klicken Sie auf Fertig stellen. Dies schließt den Assistenten und bringt Sie zum Fenster Monitoreigenschaften zurück, das jetzt BenQ FP73ES/FP93ES Eigenschaften benannt ist.

  • Seite 17: Die Bildschirmauflösung Verändern

    5. Die Bildschirmauflösung verändern Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildschirmauflösung. Das bestmögliche Bild bietet der FP73E S/FP93E S bei einer Auflösung von 1280 x 1024 Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt.

  • Seite 18: Die Wiederholfrequenz Verändern

    6. Die Wiederholfrequenz verändern Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch: “Unterstützte PC-Takte”...

  • Seite 19: Bildoptimierung

    Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

  • Seite 20: So Stellen Sie Den Monitor Ein

    8. So stellen Sie den Monitor ein Die Steuerpalette 1. " key": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. 2. "MENU" (Menü)-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. Taste (links): Wechselt zum linken Objekt oder verringert den Einstellwert.

  • Seite 21: Osd (On Screen Display)-Menüstruktur

    OSD (On Screen Display)-Menüstruktur DISPLAY Auto Adjustment (ANZEIGE) (Auto-Einst.) H. Position (H. Position) V. Position (V. Position) Pixel Clock (Pixeluhr ) Phase (Phase) Red (Rot) PICTURE Brightness (Helligkeit) Normal (Normal) Green (Grün) (BILD) Contrast (Kontrast) Bluish (Bläulich) Blue (Blau) Sharpness (Schärfe) Reddish (Rötlich) User Mode Color (Farbe)

  • Seite 22: Direkttasten-Modus

    Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeit-Direkttaste Drücken Sie auf die Taste , um die Brightness (Helligkeit)-Anzeige einzublenden. Drücken Sie dann auf die Taste zum Erhöhen oder auf die Taste zum Verringern der Bildschirmhelligkeit.

  • Seite 23: Hauptmenü-Modus

    Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die MENU (MENÜ)-Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt fünf OSD-Hauptmenüs: 1. DISPLAY (ANZEIGE) 2. PICTURE (BILD) 3. PICTURE ADVANCED (BILD ERWEITERT) 4.

  • Seite 24: Funktion

    DISPLAY (ANZEIGE)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 25 H. Position Stellt die horizontale Position 0 bis 100 des Bildschirmbildes ein. V. Position Stellt die vertikale Position des 0 bis 100 Bildschirmbildes ein. Pixel Clock Passt das 0 bis 100 (Pixeluhr) Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
  • Seite 26 PICTURE (BILD)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 27 Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bluish Wendet einen kühlen Ton Drücken Sie auf die Taste (Bläulich) auf das Bild an. Dies ist ab Werk auf den oder , um diese Option PC-Industrie-Standard für auszuwählen.
  • Seite 28 PICTURE ADVANCED (Bild Erweitert)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
  • Seite 29 Senseye Demo Zeigt die Vorschau von • ON (EIN) Drücken Sie auf die Taste (Demo Bildschirmbildern im • OFF (AUS) oder , um die Senseye) unter Picture Mode Einstellungen zu ändern. (Bildmodus) ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt;...
  • Seite 30 AUDIO-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um AUDIO auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 31 SYSTEM-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 32 Language Stellt die Sprache des Drücken Sie auf die Taste • English (Sprache) OSD-Menüs ein. oder , um die • Français Einstellungen zu ändern. • Deutsch • Italiano • Español • Polski/ 日本語 Die in Ihrem OSD • Czech/ gezeigten Sprachoptionen können 繁體中文...
  • Seite 33 OSD Lock Verhindert, dass alle Drücken Sie auf die Taste • ON (EIN) (OSD-Sperre) Monitoreinstellungen oder , um die • OFF (AUS) unbeabsichtigt geändert Einstellungen zu ändern. werden. Wenn diese Funktion aktiviert ist, Um die sind die OSD-Steuerelemente OSD-Steuerelemente wieder zu aktivieren, und Direkttasten wenn sie gesperrt sind, drücken und halten Sie...

  • Seite 34: Fehlerbehebung

    9. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur , wählen Sie dann “Die Bildschirmauflösung verändern” auf Seite 17 die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird.

  • Seite 35: Weitere Hilfe

    Verfügung. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...

  • Seite 36: Unterstützte Pc-Takte

    10. Unterstützte PC-Takte Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 640 x 350 31.47(P) 70.08(N) 25.17 720 x 400 31.47(N) 70.08(P) 28.32 640 x 480 31.47(N) 60.00(N) 25.18 640 x 480 35.00(N) 67.00(N) 30.24 Macintosh 640 x 480 37.86(N) 72.80(N)

  • Seite 37: Technische Daten

    11. Technische Daten BenQ FP73E S Modell FP73E S Bildschirmtyp 17,0", aktiv, TFT Sichtbare Diagonale 432 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 800:1 / 300 cd/m Reaktionszeit 5 ms Betrachtungswinkel 160, 160 (CR>10) (links/rechts, oben/unten) 170, 170 (CR>5)
  • Seite 38 Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 100-240 V, 50-60 Hz Neigung (ab/auf) -5° ~ +20 ° Drehung (links/rechts) 180°/180° Höheneinstellung 72 mm Abmessungen (H x B x T) 416.1 x 371.6 x 222 mm 6.2 kg Gewicht Technische Daten...
  • Seite 39 BenQ FP93E S Modell FP93E S Bildschirmtyp 19,0", aktiv, TFT Sichtbare Diagonale 480 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 800:1 / 300 cd/m Reaktionszeit 5 ms Betrachtungswinkel 160, 160 (CR>10) (links/rechts, oben/unten) Zeilenfrequenz...
  • Seite 40 Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 100-240 V, 50-60 Hz Neigung (ab/auf) -5° ~ +20 ° Drehung (links/rechts) 180°/180° Höheneinstellung 60 mm Abmessungen (H x B x T) 429 x 409.2 x 222 mm 6.76 kg Gewicht Technische Daten...
