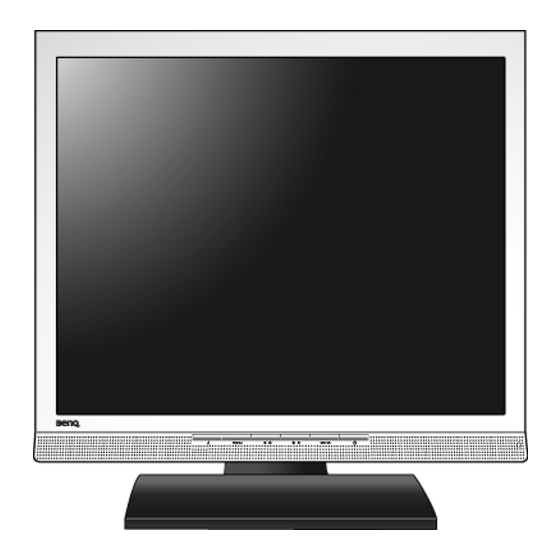

BenQ FP72E S Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. BenQ Anleitungen
  4. Monitore
  5. FP72E S
  6. Benutzerhandbuch
BenQ FP72E S Benutzerhandbuch

BenQ FP72E S Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FP72E S/FP92E S
LCD-Farbmonitor
Benutzerhandbuch
Willkommen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ FP72E S

Inhaltszusammenfassung für BenQ FP72E S

  • Seite 1 FP72E S/FP92E S LCD-Farbmonitor Benutzerhandbuch Willkommen...

  • Seite 2: Ausschlusserklärung

    BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    Installation der Monitor-Hardware ..................7 So trennen Sie den Monitorsockel ab ...............10 Verwenden der Monitor-Montageeinheit ...............11 Optimale Benutzung des BenQ-Monitors ................ 13 Installation auf einem neuen Computer ..............14 Aktualisierung des Treibers auf einem bereits installierten Computer ....15 Den Assistent für Gerätetreiber-Updates starten .............16 Den Assistent für Gerätetreiber-Updates abschließen ..........17...

  • Seite 4: Erste Schritte

    1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM Netzkabel...

  • Seite 5: Audio-Kabel

    Audio-Kabel Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. Erste Schritte...

  • Seite 6: Monitoransicht Und Anschlüsse

    2. Monitoransicht und Anschlüsse Frontansicht Kopfhörerbuchse Rückansicht 1. Audiokabel-Anschluss 2. Netzanschluss 3. DVI-D-Eingabe-Anschluss 4. D-Sub-Eingabe-Anschluss Monitoransicht und Anschlüsse...

  • Seite 7: Installation Der Monitor-Hardware

    3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen.
  • Seite 8 Entweder 2. Schließen Sie das PC-Videokabel an. Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. Schließen Sie das eine Ende des DVI-D-Kabels an den Monitor-DVI-D-Anschluss an und das andere Ende an die DVI-D-Schnittstelle Ihres Rechners.
  • Seite 9 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors , installieren Sie die Monitor Software. Installation der Monitor-Hardware...

  • Seite 10: So Trennen Sie Den Monitorsockel Ab

    So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen.

  • Seite 11: Verwenden Der Monitor-Montageeinheit

    Verwenden der Monitor-Montageeinheit Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren. Warnhinweise • Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
  • Seite 12 3. Entfernen Sie die hintere Abdeckung. Schieben Sie Abdeckung auf der Ruckseite auf sich zu, um sie zu entfernen. Sie sehen dann die Schraubenplatte auf der Ruckseite des Monitors. 4. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

  • Seite 13: Optimale Benutzung Des Benq-Monitors

    Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware)

  • Seite 14: Installation Auf Einem Neuen Computer

    BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für...

  • Seite 15: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer

    Anweisungen wurden mit Windows 2000 und Windows XP Systemen getestet (und werden deswegen nur dafür empfohlen). Die beschriebene Vorgehensweise könnte auch mit anderen Versionen von Windows funktionieren; als das Programm geschrieben wurde, hat BenQ jedoch keine Tests an anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die beschriebene Vorgehensweise funktioniert.

  • Seite 16: Den Assistent Für Gerätetreiber-Updates Starten

    Einstellungen. Das Fenster Eigenschaften wird geöffnet. 4. Klicken Sie in Windows 2000 oder XP auf die Registerkarte Treiber und die Schaltfläche Treiber aktualisieren. Der Assistent für Gerätetreiber-Updates wird dann gestartet. Siehe Den Assistent für Gerätetreiber-Updates abschließen. Optimale Benutzung des BenQ-Monitors...

  • Seite 17: Den Assistent Für Gerätetreiber-Updates Abschließen

    8. Klicken Sie auf die Schaltfläche OK. Dies bringt Sie zum Assistent für Gerätetreiber-Updates zurück. 9. Wählen Sie die Datei BenQ FP72ES/FP92ES aus, und klicken Sie auf die Schaltfläche Weiter. 10. Klicken Sie auf die Schaltfläche Weiter. Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert.
  • Seite 18 Diese Aktion schließt den Dialog Eigenschaften von Anzeige. Falls Sie die Einstellung der Bildschirmauflösung verändert haben, werden Sie unter Windows 2000 oder XP aufgefordert, diese Einstellungen zu bestätigen und zu übernehmen. Klicken Sie dazu zuerst auf OK und dann auf Ja. Optimale Benutzung des BenQ-Monitors...

  • Seite 19: Die Bildschirmauflösung Verändern

    5. Die Bildschirmauflösung verändern Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildschirmauflösung. Das bestmögliche Bild bietet der FP72E S/FP92E S bei einer Auflösung von 1280 x 1024 Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt.

  • Seite 20: Die Wiederholfrequenz Verändern

    6. Die Wiederholfrequenz verändern Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch: “Unterstützte PC-Takte”...

  • Seite 21: Bildoptimierung

    Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

  • Seite 22: So Stellen Sie Den Monitor Ein

    8. So stellen Sie den Monitor ein Die Steuerpalette 1. " key": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automa- tisch ein. 2. "MENU" (Menü)-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. Taste (links): Wechselt zum linken Objekt oder verringert den Einstellwert.

  • Seite 23: Osd (On Screen Display)-Menüstruktur

    OSD (On Screen Display)-Menüstruktur DISPLAY Auto Adjustment (ANZEIGE) (Auto-Einst.) H. Position (H. Position) V. Position (V. Position) Pixel Clock (Pixeluhr ) Phase (Phase) Red (Rot) PICTURE Brightness (Helligkeit) Normal (Normal) Green (Grün) (BILD) Contrast (Kontrast) Bluish (Bläulich) Blue (Blau) Sharpness (Schärfe) Reddish (Rötlich) User Mode Color (Farbe)

  • Seite 24: Direkttasten-Modus

    Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeit-Direkttaste Drücken Sie auf die Taste , um die Brightness (Helligkeit)-Anzeige einzublenden. Drücken Sie dann auf die Taste zum Erhöhen oder auf die Taste zum Verringern der Bildschirmhelligkeit.

  • Seite 25: Hauptmenü-Modus

    Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die MENU (MENÜ)-Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt fünf OSD-Hauptmenüs: 1. DISPLAY (ANZEIGE) 2. PICTURE (BILD) 3. PICTURE ADVANCED (BILD ERWEITERT) 4.

  • Seite 26: Funktion

    DISPLAY (ANZEIGE)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 27 H. Position Stellt die horizontale Position 0 bis 100 des Bildschirmbildes ein. V. Position Stellt die vertikale Position des 0 bis 100 Bildschirmbildes ein. Pixel Clock Passt das 0 bis 100 (Pixeluhr) Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
  • Seite 28 PICTURE (BILD)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 29 Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bluish Wendet einen kühlen Ton Drücken Sie auf die Taste (Bläulich) auf das Bild an. Dies ist ab Werk auf den oder , um diese Option PC-Industrie-Standard für auszuwählen.
  • Seite 30 PICTURE ADVANCED (Bild Erweitert)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
  • Seite 31 Senseye Demo • ON (EIN) Zeigt die Vorschau von Drücken Sie auf die Taste (Demo Bildschirmbildern im • OFF (AUS) oder , um die Senseye) unter Picture Mode Einstellungen zu ändern. (Bildmodus) ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt;...
  • Seite 32 AUDIO-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um AUDIO auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 33 SYSTEM-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 34 Language Stellt die Sprache des Drücken Sie auf die Taste • English (Sprache) OSD-Menüs ein. oder , um den Wert • Français einzustellen. • Deutsch • Italiano • Español • Polski/ 日本語 • Czech/ Die in Ihrem OSD 繁體中文 gezeigten •...
  • Seite 35 OSD Lock Verhindert, dass alle Drücken Sie auf die Taste • ON (EIN) (OSD-Sperre) Monitoreinstellungen oder , um den Wert • OFF (AUS) unbeabsichtigt geändert einzustellen. werden. Wenn diese Funktion aktiviert ist, Um die sind die OSD-Steuerelemente OSD-Steuerelemente wieder zu aktivieren, und Direkttasten wenn sie gesperrt sind, drücken und halten Sie...

  • Seite 36: Fehlerbehebung

    9. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur , wählen Sie dann “Die Bildschirmauflösung verändern” auf Seite 19 die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird.

  • Seite 37: Weitere Hilfe

    Verfügung. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...

  • Seite 38: Unterstützte Pc-Takte

    10. Unterstützte PC-Takte Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 640x350 31.47(P) 70.08(N) 25.17 720x400 31.47(N) 70.08(P) 28.32 640x480 31.47(N) 60.00(N) 25.18 640x480 35.00(N) 67.00(N) 30.24 Macintosh 640x480 37.86(N) 72.80(N) 31.50 VESA 640x480 37.50(N) 75.00(N) 31.50 VESA 800x600...

  • Seite 39: Technische Daten

    11. Technische Daten BenQ FP72E S Modell FP72E Bildschirmtyp 17,0", aktiv, TFT Sichtbare Diagonale 432 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 800:1 / 300 cd/m Reaktionszeit 5 ms Betrachtungswinkel 160, 160 (CR>10) (links/rechts, oben/unten) 170, 170 (CR>5)

  • Seite 40: Betriebsspannung

    Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 90-264 V, 47-63 Hz Abmessungen (H x B x T) 369 x 371,6 x 151,3 mm Gewicht 3,9 kg Technische Daten...
  • Seite 41 BenQ FP92E S Modell FP92E S Bildschirmtyp 19,0", aktiv, TFT Sichtbare Diagonale 480 mm Native (maximale) Auflösung 1,280 x 1,024 Farben 16,7 Millionen Kontrast / Helligkeit 800:1 / 300 cd/m Reaktionszeit 5 ms Betrachtungswinkel 160, 160 (CR >10) (links/rechts, oben/unten)
  • Seite 42 Betriebsspannung Stromversorgung mit automatischer Modusumschaltung, 100-240 V, 50-60 Hz Abmessungen (H x B x T) 409,2 x 408,8 x 167 mm Gewicht 4,8 kg Technische Daten...
