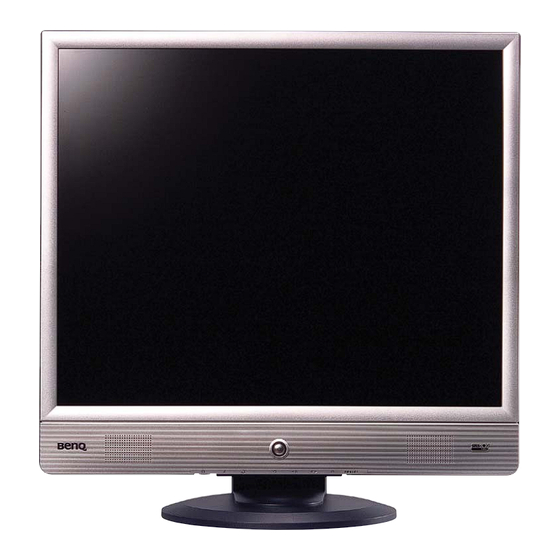

- Seite 1 FP91E LCD-Farbmonitor 19,0" LCD-Bildschirmgröße Benutzerhandbuch Willkommen...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Erste Schritte ......................... 5 Monitoransicht und Anschlüsse ..................7 Frontansicht .........................7 Rückansicht (1) ......................7 Rückansicht (2): Position der Anschlüsse ..............8 Installation der Monitor-Hardware ..................9 Anpassung des Blickwinkels ..................10 Installation der Monitorsoftware ..................11 Auswahl der besten Bildauflösung ..................15 Auswahl der richtigen Wiederholfrequenz ............... - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Erste Schritte
Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Schnellstartanleitung CD-ROM Netzkabel... -
Seite 6: Audiokabel
Signalkabel: DVI-D Audiokabel Erste Schritte... -
Seite 7: Monitoransicht Und Anschlüsse
Monitoransicht und Anschlüsse Frontansicht Rückansicht (1) Monitoransicht und Anschlüsse... -
Seite 8: Rückansicht (2): Position Der Anschlüsse
Rückansicht (2): Position der Anschlüsse 1. Audio-Anschluss 2. Netzanschlusseingangsbuchse 3. DVI-D-Anschluss 4. D-Sub-Anschluss Monitoransicht und Anschlüsse... -
Seite 9: Installation Der Monitor-Hardware
Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Zum Einrichten des LCD-Monitors führen Sie die folgenden Schritte aus. 1. Packen Sie den Monitor aus, und stellen Sie ihn auf einen stabilen Untergrund 2. i.> Schließen Sie das Netzkabel an den Bildschirm an. ii.>... -
Seite 10: Anpassung Des Blickwinkels
4. Schließen Sie einen Kopfhörer an die Kopfhörerbuchse auf der Unterseite der Steuerpalette wie gezeigt an. 5. Drücken Sie auf die Ein-/Aus-Taste auf der Vorderseite des Monitors. Die Stromanzeige leuchtet auf. Anpassung des Blickwinkels Der LCD-Monitor verfügt über eine Neigefunktion, mit deren Hilfe Sie den Betrachtungswinkel optimal einstellen können. -
Seite 11: Installation Der Monitorsoftware
8. Klicken Sie im nächsten Fenster noch einmal auf „OK“. Eine Liste der kompatiblen Geräte wird daraufhin angezeigt. Wählen Sie in der Liste „FP91E“, und klicken Sie erneut auf „Weiter“ (Next). 9. Ein Dialogfeld „Datenträger einlegen“ (Insert Disk) wird angezeigt. Klicken Sie auf „OK“ und anschließend auf „Datei überspringen“... - Seite 12 11. Wählen Sie in der Ordnerliste der CD-ROM den Ordner „Drivers“, klicken Sie zweimal auf „Öffnen“ (Open) und anschließend auf „OK“. Wählen Sie das Modell Ihres LCD-Monitors (FP91E) in der Liste des nächsten Fensters aus, und klicken Sie zweimal auf „Weiter“ (Next). 12. Die neuen Treiber werden nun auf Ihrem Computer installiert.
- Seite 13 (Display a list of all the drivers in a specific location, so you can select the driver you want). 8. Klicken Sie auf „Datenträger“ (Have Disk) und anschließend auf „Durchsuchen...“ (Browse...). 9. Legen Sie die CD-ROM „BenQ LCD Monitor's CD“ in das CD-ROM-Laufwerk ein, und geben Sie „d:\“ ein (ändern Sie den Laufwerkbuchstaben entsprechend Ihrem CD-ROM-Laufwerk, falls er nicht D ist).
- Seite 14 Windows XP. 1. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie die Option „Eigenschaften“ (Properties). Wählen Sie die Registerkarte „Einstellungen“ (Settings), und klicken Sie auf die Schaltfläche „Erweitert“ (Advanced). Ein kleines Fenster wird geöffnet. Aktivieren Sie in diesem neuen Fenster die Registerkarte „Bildschirm“ (Monitor), und klicken Sie anschließend auf „Eigenschaften“...
-
Seite 15: Auswahl Der Besten Bildauflösung
Auswahl der besten Bildauflösung Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildauflösung. Das bestmögliche Bild bietet der FP91E mit einer Auflösung von 1280 x 1024. Diese Auflösung für das klarste Bild wird „native Auflösung“ oder maximale Auflösung genannt. Niedrigere Auflösungen werden über einen Interpolationsschaltkreis als Vollbild angezeigt. - Seite 16 3. Wählen Sie die Auflösung 1280 x 1024. Klicken Sie auf „Übernehmen“ (Apply). 4. Klicken Sie in den anschließend angezeigten Fenstern nacheinander auf „OK“ und „Ja“ (Yes). 5. Sie können jetzt das Fenster „Eigenschaften von Anzeige“ (Display Properties) schließen. Auswahl der besten Bildauflösung...
-
Seite 17: Auswahl Der Richtigen Wiederholfrequenz
Auswahl der richtigen Wiederholfrequenz Sie müssen nicht die höchstmögliche Wiederholfrequenz eines LCD-Bildschirms auswählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Die besten Resultate erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkseinstellungen finden Sie in diesem Benutzerhandbuch. Sie können 60 Hertz (aber nicht 72 Hz) für die native Auflösung von 1280 x 1024 auswählen. - Seite 18 2. Wählen Sie im Fenster „Eigenschaften von Anzeige“ (Display Properties) die Registerkarte „Einstellungen“ (Settings). Klicken Sie auf die Schaltfläche „Erweitert...“ (Advanced) in der rechten unteren Ecke. Auswahl der richtigen Wiederholfre-...
- Seite 19 3. Wählen Sie die Registerkarte „Adapter“. Die Auswahlliste für die Wiederholfrequenz befindet sich unten in der Mitte des Fensters. 4. Wählen Sie eine Wiederholfrequenz aus der Tabelle mit den Werkseinstellungen, die Sie im Benutzerhandbuch finden, und wählen Sie diese im Feld mit den Einstellungen aus. 5.
-
Seite 20: Einstellen Der Bildoptimierung
Einstellen der Bildoptimierung iKey Mithilfe der -Funktion können Sie die Bildqualität ganz einfach optimieren. Drücken Sie die iKey Taste „ “ auf der Bedienkonsole. Die Monitoreinstellungen werden daraufhin automatisch angepasst. Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie diese auch manuell einstellen. 1. -
Seite 21: Einstellen Des Monitors
Einstellen des Monitors Funktionen an der Bedienkonsole iKey Es sind 7 Steuertasten verfügbar: „Enter“, „ “, „ “, „Exit“, „Modus“, „ “ und ein Netzschalter. Im Folgenden werden die Funktionen der einzelnen Tasten und des Netzschalters beschrieben. iKey 1. Taste „ “: Zum automatischen Einstellen der vertikalen Position, Phase, horizontalen Position und des Pixeltakts. -
Seite 22: Hotkey-Modus
Hotkey-Modus Hotkey zur Helligkeits- und Kontrasteinstellung Drücken Sie die Taste , um das Menü zur Helligkeitseinstellung zu öffnen, drücken Sie die Taste oder die Taste , um die Helligkeitsstufe festzulegen, und drücken Sie die Taste „Exit“, um das OSD-Menü zu verlassen. Drücken Sie die Taste , um das Menü... -
Seite 23: Hauptmenümodus
Hauptmenümodus Im Hauptmenü verfügbare Steuerungsfunktionen Hauptmenü Der Text in der rechten oberen Ecke des Hauptmenüs erklärt den Modus, in dem Sie sich gerade befinden. Untermenü „Leuchtdichte“ Drücken Sie die Taste oder die Taste , um die Helligkeitseinstellungen anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü... - Seite 24 Drücken Sie die Taste oder die Taste , um die Kontrasteinstellungen anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Einstellen des Monitors...
- Seite 25 Untermenü „Geometrie“ Drücken Sie die Taste oder die Taste , um die horizontale Position anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü...
- Seite 26 Untermenü „Farbe“ Benutzereinstellung: Anwender können den Farbabgleich für Rot, Grün und Blau selbst festlegen. Einstellen des Monitors...
- Seite 27 Untermenü „OSD“ Drücken Sie die Taste oder die Taste , um die horizontale Position des OSD-Menüs anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um die vertikale Position des OSD-Menüs anzupassen, und drücken Sie die Taste „Exit“, um zum vorherigen Menü...
- Seite 28 Untermenü „Sprachen“ Untermenü „Wiederherstellen“ Drücken Sie die Taste oder die Taste , um „Zurücksetzen“ zu bestätigen. Wenn Sie „Ja“ auswählen, wird der aktuelle Modus auf die Standardeinstellungen zurückgesetzt. Drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Drücken Sie die Taste oder die Taste , um „Farbeinstellungen“...
- Seite 29 Drücken Sie die Taste oder die Taste , um „Alle Einstellungen“ zurückzusetzen. Wenn Sie „Ja“ auswählen, werden alle aktuellen Einstellungen auf die Standardeinstellungen zurückgesetzt. Drücken Sie die Taste „Exit“, um zum vorherigen Menü zurückzukehren. Einstellen des Monitors...
- Seite 30 Untermenü „Verschiedenes“ Modus: Wählen Sie den gewünschten Modus aus diesen vier Optionen aus: Standard, Video 1, Video 2 und Foto. Der ausgewählte Modus wird dementsprechend die besten Anzeige-Effekte für die Bilder bieten. Der Standard-Modus ist für grundlegende PC-Anwendungen geeignet. Im Video 1-Modus wird die Farbsättigung und der Kontrast für die Wiedergabe von Videos verstärkt, während der Video 2-Modus besonders für landschaftliche Videos zu...
- Seite 31 Demo Mode: Mit „Demo Mode“ können Sie sich eine Vorschau der Effekte des ausgewählten Modus aus dem Menü „Mode“ anzeigen lassen. Wenn Sie „Ein“ auswählen und anschließend die Taste „Enter“ (Eingabetaste) drücken, um „Demo Mode“ zu aktivieren, wird das Display in zwei Fenster geteilt.
- Seite 32 Untermenü „Audio“ Volume (Lautstärke): Drücken Sie die Taste oder , um die Lautstärke einzustellen. Mute (Stumm): Drücken Sie die Taste oder , um „ON“ (Ein) bzw. „OFF“ (Aus) für die Mute-Funktion auszuwählen. Einstellen des Monitors...
-
Seite 33: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur Installation/Einstellung des Monitors, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 34: Weitere Hilfe
Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung... -
Seite 35: Unterstützte Betriebsmodi
Unterstützte Betriebsmodi Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz Frequenz (Hz) Frequenz (MHz) (kHz) 640 x 350 31,47 (P) 70,08 (N) 25,17 720 x 400 31,47 (N) 70,08 (P) 28,32 640 x 480 31,47 (N) 60,00 (N) 25,18 640 x 480 37,86 (N) 72,80 (N) 31,50... -
Seite 36: Technische Daten
