TOMA DE CC
Toma de baja tensión para la alimentación eléctrica del equipo. Utilice exclusivamente el adaptador de corriente suministrado.
8
PRENSAESTOPAS DEL CABLE
Utilice el prensaestopas del cable flexible del adaptador de corriente para proteger de daños accidentales la toma de baja tensión del transmisor y
el conector de baja tensión del adaptador de corriente y evitar la extracción involuntaria del conector.
9

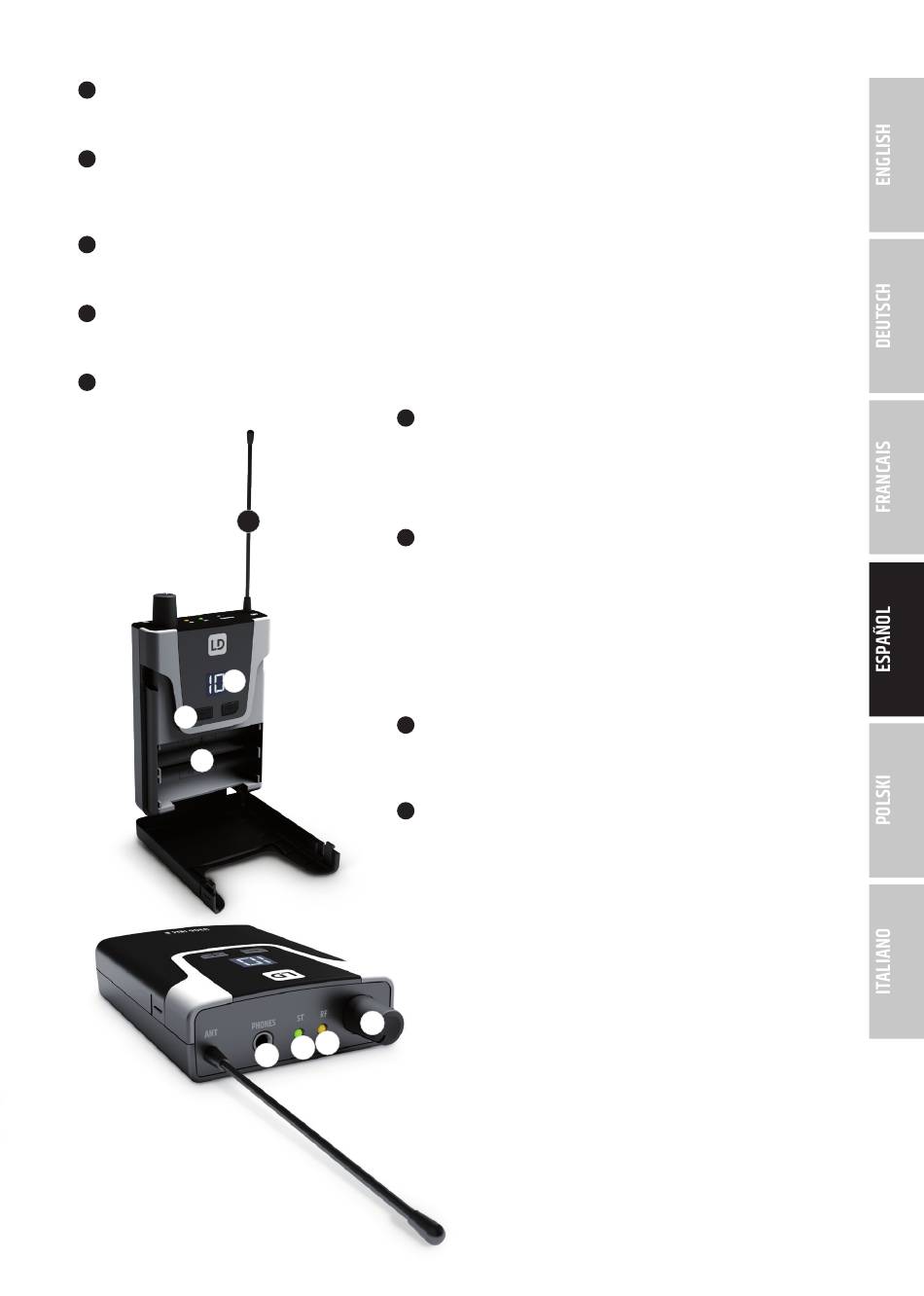

AF INPUT LEFT / RIGHT
Tomas combinadas XLR / jack de 6,3 mm para el canal de entrada izquierdo y el derecho (XLR = balanceado, jack = no balanceado).
10
ANTENNA
Conector BNC para la antena transmisora suministrada.
11
ANTENA TRANSMISORA
Antena transmisora con conector BNC.
14
12
13
15
12
DISPLAY
Pantalla LCD iluminada con doble función. Al encenderla, la pantalla se ilumina
durante algunos segundos y muestra el número de canal que está ajustado en ese
momento. Si el estado de la carga de la batería es débil, la pantalla
comenzará a parpadear en rojo.
13
CHANNEL + / -
Botón para ajustar los canales de radio del 1 al 12. Pulse y mantenga pulsado uno de
los botones durante unos 2 segundos para modificar el ajuste. El número de canal
ajustado en ese momento comenzará a parpadear y usted podrá seleccionar el canal
de radio deseado mediante los botones + y -. Después de aproximadamente 5 segun-
dos, el número de canal dejará de parpadear, la
iluminación de la pantalla se apagará y el canal de radio seleccionado se activará. Para
establecer una conexión inalámbrica entre el transmisor y el receptor, el número de
canal o la frecuencia de radio de ambos dispositivos deberán ser los mismos.
14
ANTENA
Antena del receptor de petaca. Para asegurar una recepción óptima,
evite cubrirla o doblarla.
15
COMPARTIMENTO DE PILAS
Para cambiar las pilas, abra el compartimento de pilas del receptor de petaca,
oprimiendo al mismo tiempo ambas marcas en los laterales de la tapa del com-
partimento de pilas y abriendo la tapa hacia delante. Extraiga las pilas agotadas y
sustitúyalas por pilas nuevas (2 pilas tipo AA/LR6, alcalinas) siguiendo las ilustraciones
incluidas en el compartimento de pilas. Vuelva a insertar la tapa del compartimento
de pilas en la carcasa hasta que la tapa encaje en su sitio. Si no va a usar el receptor
durante largo tiempo, extraiga las pilas para evitar daños en el receptor causados por
la fuga del líquido de las pilas.
