LD Systems U300 IEM Serie Bedienungsanleitung Seite 14

8
KABEL-ZUGENTLASTUNG
Nutzen Sie die Zugentlastung für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Senders und den Kleinspannungsstecker
des Netzadapters vor unbeabsichtigter Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers zu vermeiden.
9
AF INPUT LEFT / RIGHT
XLR / 6,3mm Klinken Combobuchsen für den linken und rechten Eingangskanal (XLR = symmetrisch, Klinke = unsymmetrisch).
10
ANTENNA
BNC-Anschluss für die mitgelieferte Senderantenne.
11
SENDERANTENNE
Senderantenne mit BNC-Anschluss.
12
13
15
14
12

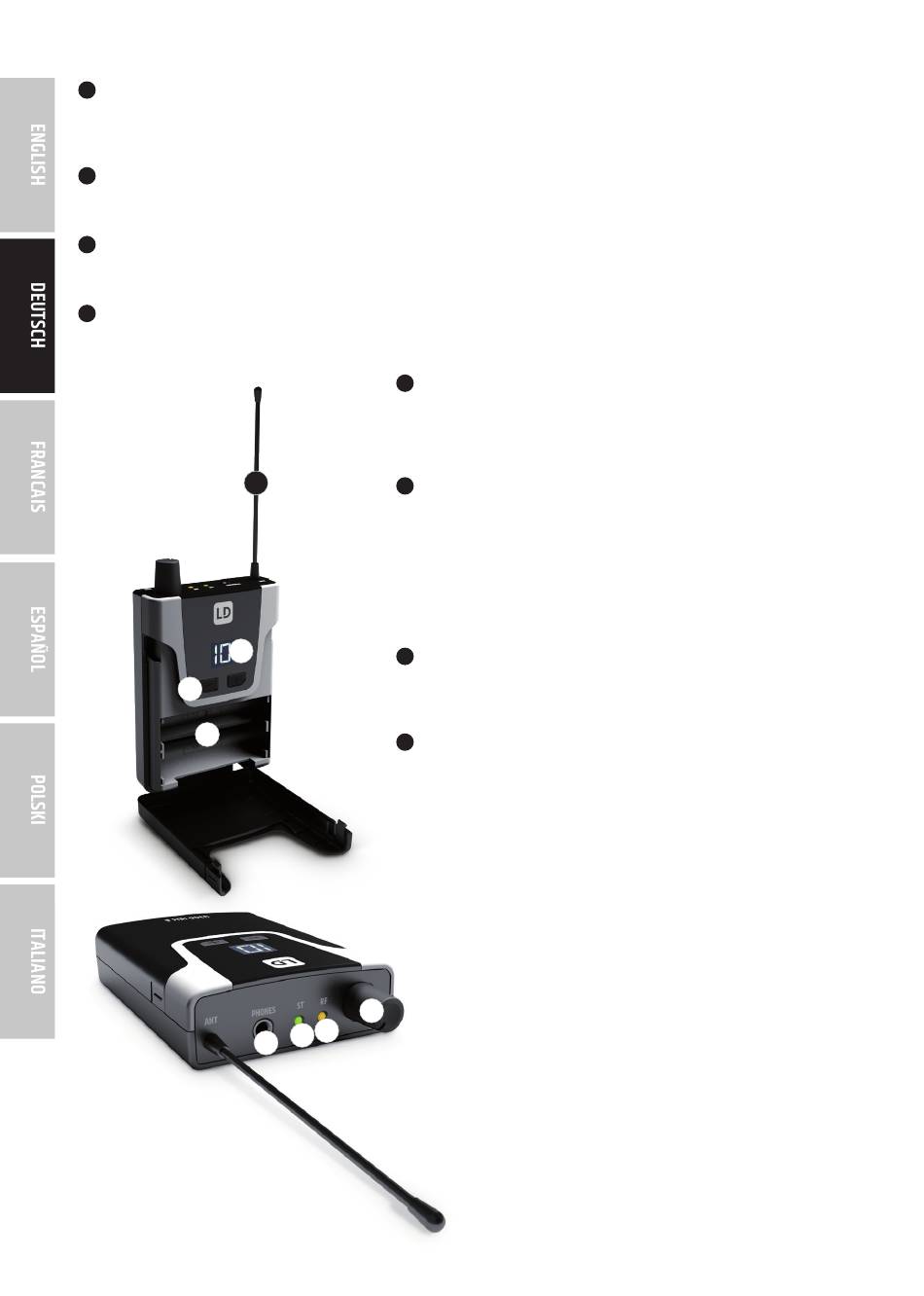

DISPLAY
Beleuchtetes LC-Display mit Doppelfunktion. Beim Einschalten leuchtet das Display
für wenige Sekunden und es zeigt die aktuell eingestellte Kanalnummer an. Ist der
Ladestatus der Batterien schwach, fängt das Display an rot zu blinken.
14
13
CHANNEL + / -
Taster zum Auswählen der Funkkanäle 1 bis 12. Drücken und halten Sie einen der
beiden Taster für circa 2 Sekunden, um die Einstellung zu verändern, die aktuell
eingestellte Kanalnummer beginnt nun zu blinken und Sie können den gewünschten
Funkkanal mit Hilfe der Taster + und - auswählen. Nach circa 5 Sekunden stoppt das
Blinken, die Beleuchtung des Displays erlischt und der ausgewählte Funkkanal wird
aktiviert. Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss
die Kanalnummer respektive die Funkfrequenz beider Geräte übereinstimmen.
14
ANTENNE
Antenne des Taschenempfängers. Für einen optimalen Empfang nicht verdecken oder
knicken.
15
BATTERIEFACH
Zum Austauschen der Batterien öffnen Sie das Batteriefach des
Taschenempfängers, indem Sie gleichzeitig auf beide Markierungen an den Seiten des
Batteriefachdeckels drücken und den Deckel nach vorn aufklappen. Entnehmen Sie die
verbrauchten Batterien und setzen frische Batterien (2x Typ AA / LR6, Alkaline) gemäß
der Abbildungen im Batteriefach ein. Klappen Sie den Batteriefachdeckel nun wieder
auf das Gehäuse, bis der Deckel einrastet. Nutzen Sie den Empfänger für längere Zeit
nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Empfänger durch
auslaufende Batterien zu vermeiden.
19
17 18
16
