Betrieb

8

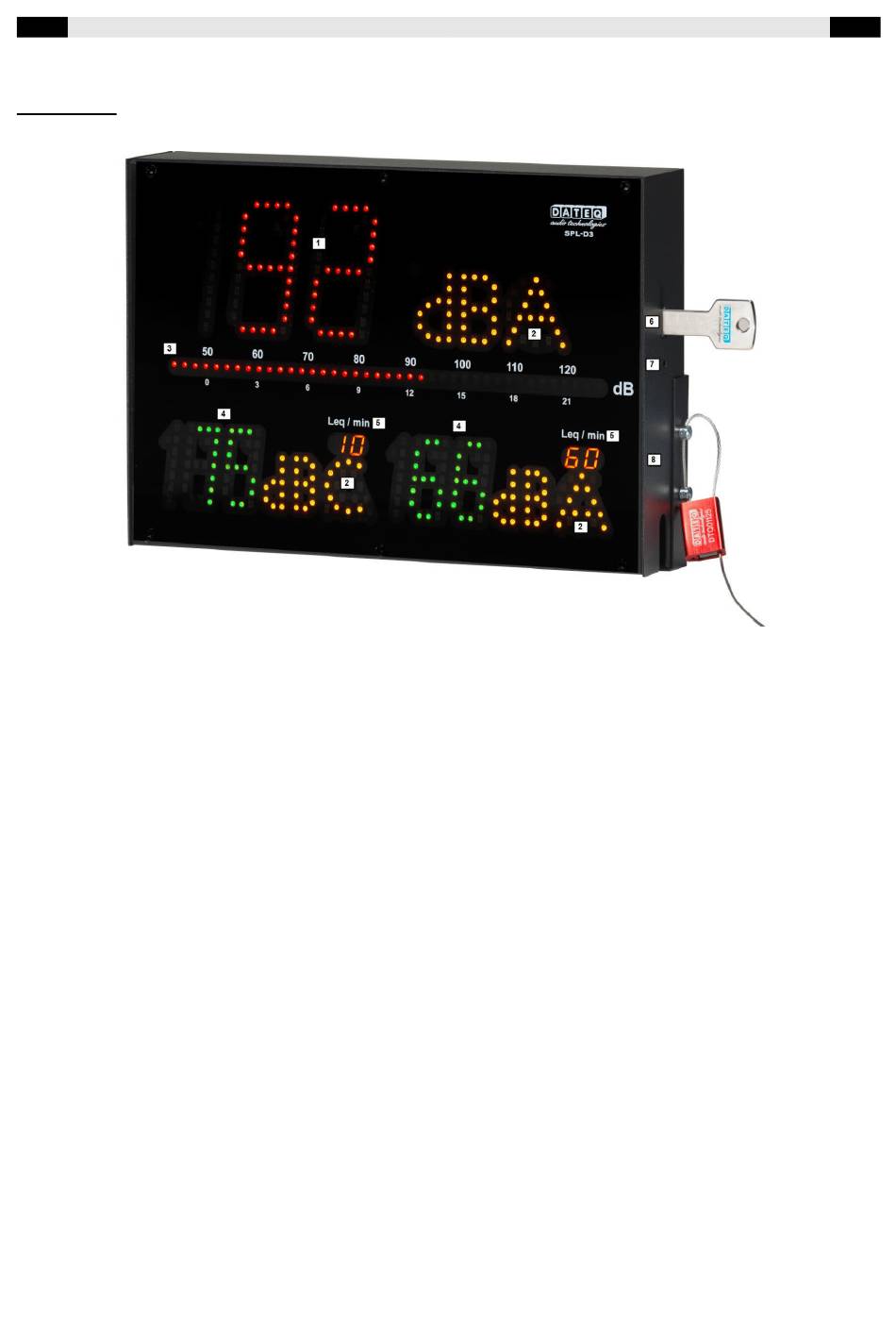

Betrieb
1. Anzeige 1:
Zeigt den tatsächlich gemessenen dB-Wert in grün, orange oder rot an.
2. Gewicht des Filters:
Zeigt das verwendete Filtergewicht in dBA, dBC oder dB (kein Filter) an.
3. VU/Reduktionsleiste:
Zeigt den tatsächlichen schnellen PPM-Pegel in dB an.
In Verbindung mit dem SPL-5MK2 oder SPL6 kann das VU-Meter auch dazu verwendet
werden, den ausgewählten Leq- oder Reduzierungspegel des Limiters anzuzeigen.
4. Anzeigen 2 und 3:
Zeigt den tatsächlich gemessenen dB-Wert in grün, orange oder rot an.
Beide Anzeigen können mit einem unabhängigen Wert/Filter ausgewählt werden.
5. Leq/min:
Zeigt den verwendeten Zeitrahmen für Leq. In diesem Beispiel 10 Minuten für Anzeige 2 und 60
Minuten für Anzeige 3.
6. USB-A-Anschluss:
Erlaubt einem externen FAT32-Laufwerk, Messdaten der letzten 30 Tage zu exportieren.
7. Steuertaste:
Ermöglicht den Export von Messdaten auf ein externes FAT32-Laufwerk, die Anzeige der IP-
Adresse des SPL-D3 oder das Zurücksetzen der IP-Adresse des SPL-D3.
8. Dichtung:
Ermöglicht die Abdichtung der Kabelabdeckung mit zwei M4-Schrauben und einer
Kabeldichtung.
