Installation

6
Installation
Der SPL-D3 wird getrennt von der Audioquelle (z.B. Mischpult) sowie den Lautsprechern und dem
Verstärker installiert.

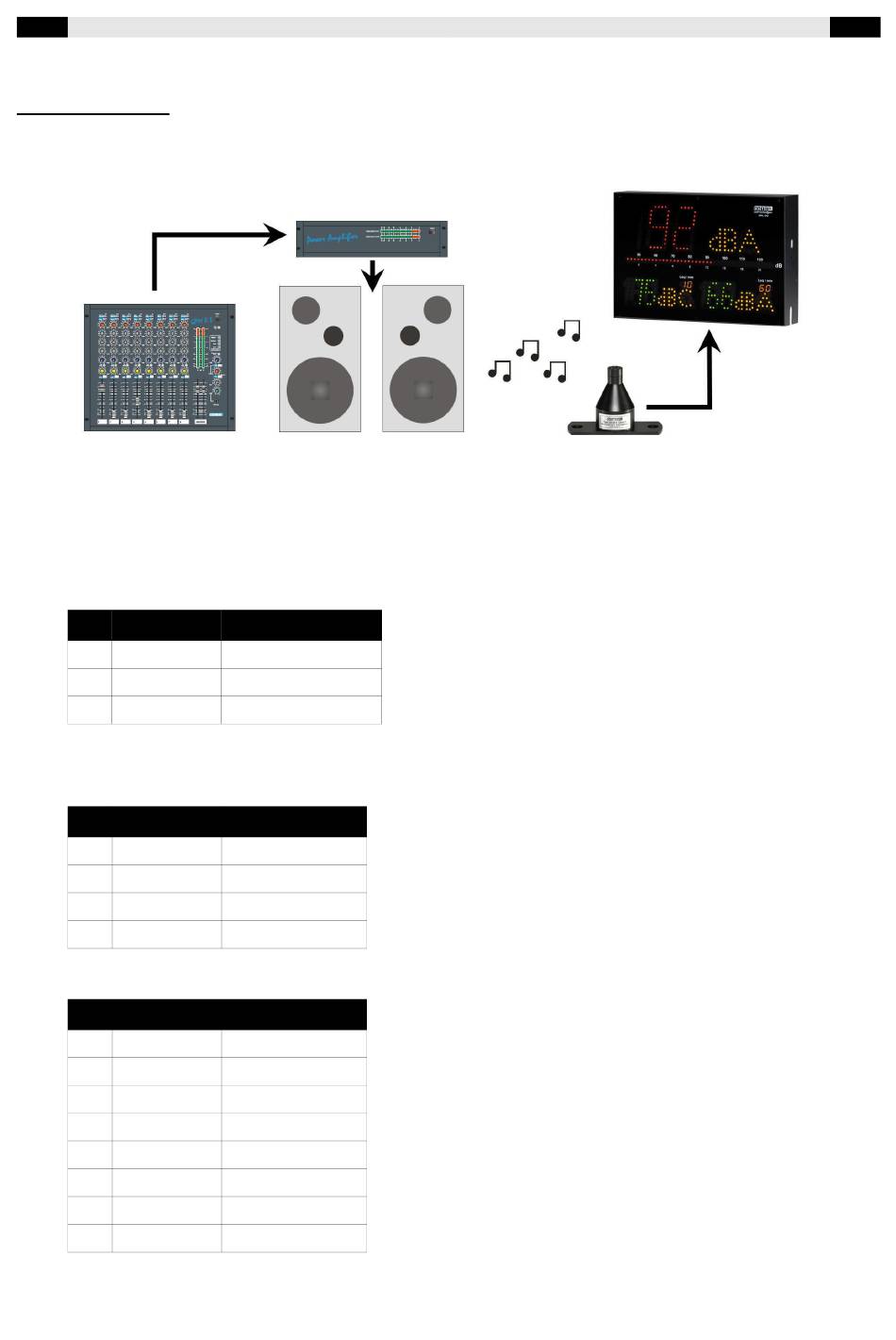

Image 1: Installing the SPL-D3
Nach der Installation und Kalibrierung der SPL-D3 zeigt die SPL-D3 alle Messwerte in grün,
orange oder rot innerhalb von +/-1,5dB an.

Verbindungen

Microphone input; XLR 3-pin female
Pin Function
1 Ground
2 Audio +
3 Audio -
Table 1: microphone connections
USB port; USB-B female
Pin Function
1 VCC +
2 Data –
3 Data +
4 GND
Table 2: USB connections
Network port; RJ45 female
Pin Function
1 TX-D +
2 TX-D –
3 RX-D +
4
5
6 RX-D –
7
8
Table 3: Network connections
Description
Audio ground
Supply and audio
Supply and audio
Description
Supply
Data
Data
Ground
Description
Data
Data
Data
Not in use
Not in use
Data
Not in use
Not in use
