DATEQ SPL-D3 Handbuch
DE
USB port; USB-A female
Pin
Function
1 VCC +
2 Data –
3 Data +
4 GND
Table 4: USB connections

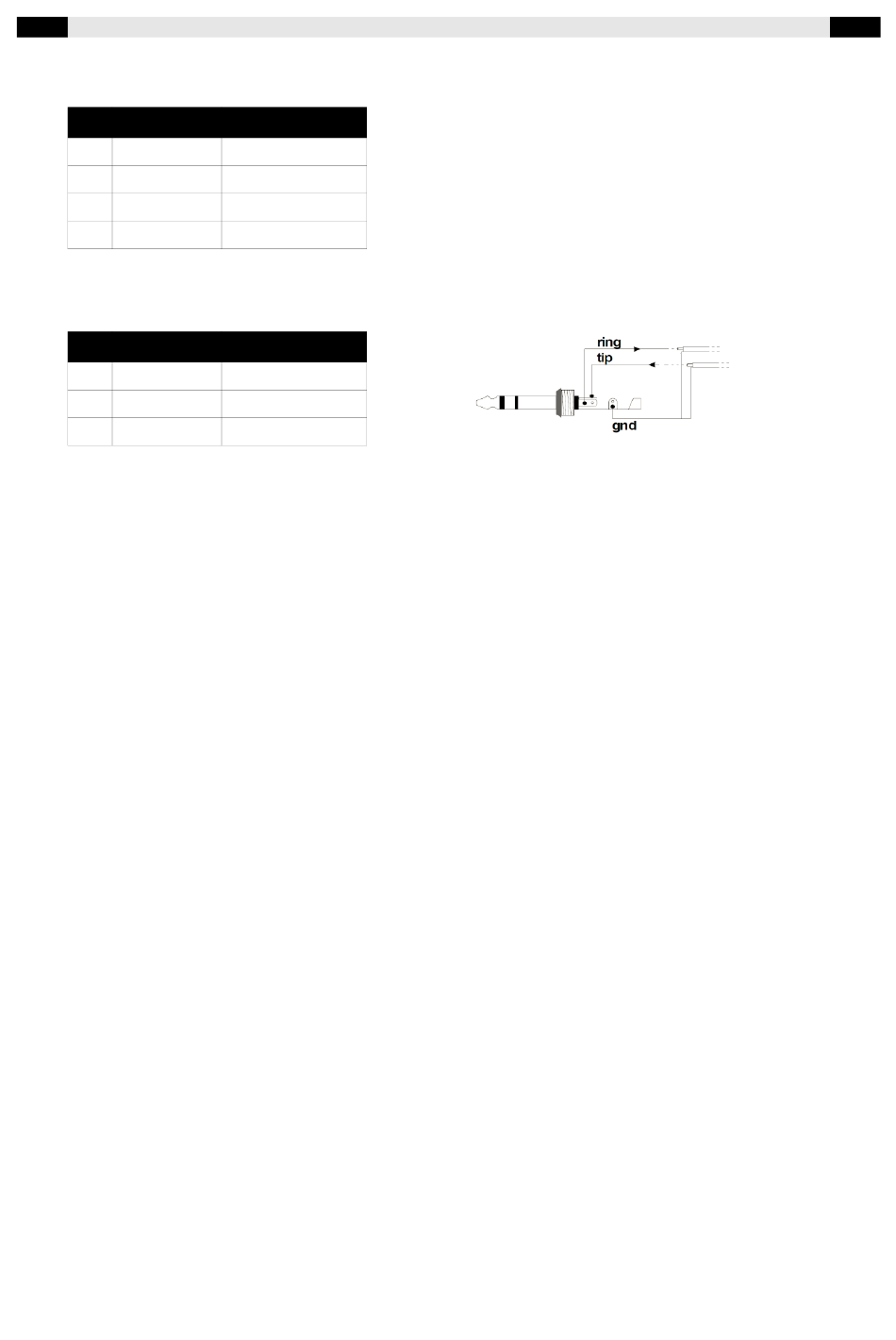

Link;

Jack 3-pens female
Pin
Function
SL Ground
Tip Data TX
Ring Data RX
Table 5: Display link connections

Mikrofoneingang

Schließen Sie hier das mitgelieferte Messmikrofon an. Die Verkabelung des Mikrofons
kann mit einem Standard-Mikrofonkabel verlängert werden. Achten Sie auf die Polarität der
Verkabelung. Wenn das Mikrofon falsch angeschlossen ist, funktioniert es nicht. Der
Begrenzer gibt eine Fehlermeldung aus, und die Lautstärke wird extrem reduziert.
Das Mikrofon sollte so installiert werden, dass es sowohl den Klang der Lautsprecher als
auch den Klang der Menschenmenge im Raum "hört". Das Mikrofon kann näher an den
Lautsprechern platziert werden, wenn der maximal zulässige Pegel sehr niedrig ist. Dies
reduziert die Auswirkungen von Hintergrundgeräuschen.
Link
Dies ist die Datenverbindung mit dem optionalen Stufenrelais SPL-5MK2, SPL6 oder SRL1.
Hierfür ist ein 6,3-mm-Stereoklinkenkabel erforderlich.
Description
Supply
Data
Data
Ground
Description
Data ground
Data send
Data receive
Installation
7
