Inhaltszusammenfassung für Dateq SPL-D3

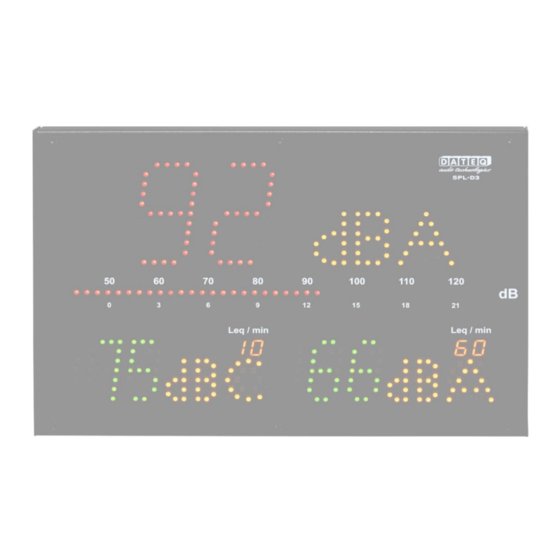

- Seite 1 SPL-D3 Mehrfarbiges Display & Schallpegel-Logger Handbuch SPL-D3_200101_V1.DE...
-
Seite 2: Sicherheitshinweise
Aufgrund der Art dieses Produkts und seiner entworfenen Funktionalitäten wird davon ausgegangen, dass es ausschließlich von professionellen und zertifizierten Installateuren verwendet und installiert wird und nicht für die Verwendung durch Verbraucher oder den Weiterverkauf bestimmt ist. Die Verwendung durch Verbraucher wird vom Hersteller nicht unterstützt. -
Seite 3: Sicherheitshinweise
DATEQ SPL6 Handbuch Sicherheitshinweise Sicherheitshinweise 1. Alle Sicherheitshinweise, Warnungen und Bedienungsanleitungen müssen zuerst gelesen werden. 2. Alle Warnhinweise auf dem Gerät müssen beachtet werden. 3. Die Bedienungsanleitung muss befolgt werden. 4. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. 5. Das Gerät darf nie in unmittelbarer Nähe von Wasser verwendet werden; stellen Sie sicher, dass Wasser und Feuchtigkeit nicht in das Gerät gelangen können. -
Seite 4: Inhaltsverzeichnis
Index Sicherheitshinweise..........3 Konfigurations-Lizenz........18 Einführung............5 Entriegeln des Begrenzers......18 Installation............6 Live..............19 Verbindungen..........6 Konfiguration der Anzeige......20 Link; ............7 Mikrofon..........21 Mikrofoneingang........7 Beleuchtung..........21 Betrieb..............8 Zeitfenster............21 Technische Spezifikationen......11 Schutzschalter.........21 Eingaben.............11 Kalibrierung..........22 Gängiges.............11 System............22 Einführung Konfiguration........16 Vergangenheit..........23 Installation............17 Produkt-Unterstützung........26 Konfiguration..........17... -
Seite 5: Einführung
Bei Veröffentlichung werden Windows 7 Plattformen und höher unterstützt. Alle Benutzer können nur Einstellungen und Protokolle einsehen. Zur Anpassung der Konfigurationseinstellungen ist eine zusätzliche Passwort- und Lizenzdatei erforderlich. Zum Anschluss an das SPL-D3 ist ein Windows-Rechner mit USB-Unterstützung erforderlich. Die SPL-D3 verwendet ein Messmikrofon zur Bestimmung des tatsächlichen Schallpegels. Wenn die Messung zeigt, dass die Schallpegel kurz vor der Überschreitung stehen, wechselt die Anzeige... -
Seite 6: Installation
Installation DATEQ SPL-D3 Handbuch Installation Der SPL-D3 wird getrennt von der Audioquelle (z.B. Mischpult) sowie den Lautsprechern und dem Verstärker installiert. Image 1: Installing the SPL-D3 Nach der Installation und Kalibrierung der SPL-D3 zeigt die SPL-D3 alle Messwerte in grün, orange oder rot innerhalb von +/-1,5dB an. -
Seite 7: Link
DATEQ SPL-D3 Handbuch Installation USB port; USB-A female Function Description 1 VCC + Supply 2 Data – Data 3 Data + Data 4 GND Ground Table 4: USB connections Link; Jack 3-pens female Function Description SL Ground Data ground Tip Data TX... -
Seite 8: Betrieb
Erlaubt einem externen FAT32-Laufwerk, Messdaten der letzten 30 Tage zu exportieren. 7. Steuertaste: Ermöglicht den Export von Messdaten auf ein externes FAT32-Laufwerk, die Anzeige der IP- Adresse des SPL-D3 oder das Zurücksetzen der IP-Adresse des SPL-D3. 8. Dichtung: Ermöglicht die Abdichtung der Kabelabdeckung mit zwei M4-Schrauben und einer... - Seite 9 Ethernet-Verbindung für IP-Link zu internem Webserver und entferntem Berichtsserver* *Die Ethernet-Verbindung ist deaktiviert, da es sich um die Firmware der ersten Version handelt. Prüfen Sie www.dateq.nl auf Firmware-Update und aktuell verfügbare Futures. 13.Strom: Stromanschluss, 24 Volt, empfohlen 1 Ampere (24 Watt) Normalbetrieb 0,5 Ampere (12 Watt).
-
Seite 10: Technische Spezifikationen
17.VESA 50: Standard VESA 50-Halterung für Wandmontage, M4, max. Länge 12 mm. 18.Standard: Standardmontagehalterung, die mit dem SPL-D3, M4, max. Länge 12 mm geliefert wird Standardmontagehalterung für M10 G-Haken-Montage. M4, maximale Länge 12mm 19.Sicherheitshalterung: M5 DIN-Schraube zur Befestigung eines zusätzlichen Sicherheitskabels. Maximale... -
Seite 11: Technische Spezifikationen
DATEQ SPL-D3 Manual Technische Spezifikationen Technische Spezifikationen Eingaben Mikrofon (Messmikrofon) XLR-3 Buchse. Verwenden Sie nur das Originalmikrofon DCM-5. Gängiges Audio Frequenzbereich 30Hz...16kHz @ -1,5dB Signal/Rauschabstand >90dB Speicher 4GB-SDHC 365 Tage * Schalldruckinformationen (Auflösung 1 Minut) Externer Speicher Bis zu 32 Gb FAT32-USB-Laufwerk 30 Tage * Schalldruckinformationen (Auflösung 1 Minut) Export im .CSV-Format. - Seite 13 SPL-D3 Multi Color Display & Sound level logger Configuration...
- Seite 14 Notes...
- Seite 15 Index Sicherheitshinweise..........3 Konfigurations-Lizenz...........19 Einführung..............5 Entriegeln des Begrenzers.......19 Installation...............6 Live..............20 Verbindungen.............6 Konfiguration der Anzeige........21 Link; ..............7 Mikrofon............22 Mikrofoneingang..........7 Beleuchtung..........22 Betrieb..............8 Zeitfenster............22 Technische Spezifikationen........11 Schutzschalter..........22 Eingaben............11 Kalibrierung..........23 Gängiges............11 System............23 Einführung Konfiguration........17 Vergangenheit............24 Installation.............18 Produkt-Unterstützung..........27 Konfiguration............18...
-
Seite 16: Einführung Konfiguration
Bei Veröffentlichung werden Windows 7 Plattformen und höher unterstützt. Alle Benutzer können nur Einstellungen und Protokolle einsehen. Zur Anpassung der Konfigurationseinstellungen ist eine zusätzliche Passwort- und Lizenzdatei erforderlich. Zum Anschluss an das SPL-D3 ist ein Windows-Rechner mit USB-Unterstützung erforderlich. Die SPL-D3 verwendet ein Messmikrofon zur Bestimmung des tatsächlichen Schallpegels. Wenn die Messung zeigt, dass die Schallpegel kurz vor der Überschreitung stehen, wechselt die Anzeige... -
Seite 17: Installation
Verwenden Sie immer die neueste Software- und Firmware-Version, die unter www.dateq.nl zu finden ist. Konfiguration In diesem Kapitel werden die Konfiguration und die Systemeinstellungen für die SPL-D3 erläutert. Diese Einstellungen werden normalerweise einmal bei der Installation vorgenommen. Alle vorgenommenen Einstellungen können in einer Sicherungsdatei für die spätere Verwendung oder die Wiederherstellung der ursprünglichen Einstellungen nach der Änderung gespeichert werden. -
Seite 18: Konfigurations-Lizenz
SPL-Begrenzer besitzen und die Einstellungen geändert werden müssen, müssen Sie sich an Ihren örtlichen Händler oder Installateur wenden. Den nächstgelegenen Anbieter finden Sie auf dem Dateq-Verkaufsstellen-Teil der Website: www.dateq.nl. Eine Installer-Lizenz ist an das installierende Unternehmen gebunden und registriert und kann nicht auf Dritte übertragen werden. -
Seite 19: Live
DATEQ SPL-D3 Handbuch Installation Live Die Live-Ansicht der Software ermöglicht die Überwachung der SPL-D3 Strommessungen. Diese Anzeigen folgen in der Farbe der tatsächlichen Anzeige in Grün, Orange und Rot. -
Seite 20: Konfiguration Der Anzeige
Installation DATEQ SPL-D3 Handbuch Konfiguration der Anzeige Die manuelle Konfiguration von Schallpegelparametern. Anzeigen Alle drei Anzeigen können auf unterschiedliche Frequenzgänge, Zeiten und Farben eingestellt werden. Frequenzfilter: A-Gewicht-Filte • C-Gewicht-Filter • Ungewogener Flachfilter (Z) • Reaktionszeiten: Schnell (125mS) • Langsam (1000mS) •... -
Seite 21: Mikrofon
Die Zeit und das Datum werden manuell eingestellt, indem die Anzeigezeit mit der Zeit des angeschlossenen Computers synchronisiert wird. Schutzschalter Der Leistungsschalter SRL1 kann mit SPL-D3 verbunden werden, um bei Überschreitung des maximal eingestellten dB-Pegels als Warnung zu fungieren oder die Leistung zu unterbrechen. Die Quelle des dB-Wertes kann auf eine der drei Anzeigen gewählt werden. -
Seite 22: Kalibrierung
Installation DATEQ SPL-D3 Handbuch Kalibrierung Die Kalibrierung ermöglicht es, alle Anzeige-LEDs zu testen und das verwendete Mikrofon zu kalibrieren. LED test: Testet alle LED's in grün, orange und rot. Mikrofon:: Verwenden Sie einen standardmäßigen, zugelassenen Klasse-2-Kalibrator mit 94dBA und klicken Sie auf Mikrofon. Das Mikrofon wird nun auf die angelegte Referenzquelle kalibriert und intern auf mV/pA neu berechnet. -
Seite 23: Vergangenheit
DATEQ SPL-D3 Handbuch Installation Vergangenheit Die SPL-D3 protokolliert alle Messwerte und speichert diese verschlüsselt in ihrem internen Speicher. Versuche, die gemessenen Tonmusterdaten innerhalb der SPL-D3 zu verändern, werden verhindert und führen zu einem defekten Gerät, das nur am Dateq-Serviceschalter wiederhergestellt werden kann. - Seite 24 Installation DATEQ SPL-D3 Handbuch...
- Seite 25 DATEQ SPL-D3 Handbuch Installation...
-
Seite 26: Produkt-Unterstützung
Installation DATEQ SPL-D3 Handbuch Produkt-Unterstützung Bei Fragen zu den Begrenzern der SPL-Serie, Zubehör oder anderen Produkten wenden Sie sich an Dateq: Dateq Audio Technologies B.V. De Paal 37 Telefon: +31 36 54 72 222 1351 JG Almere E-mail: info@dateq.nl Die Niederlande Internet: www.dateq.nl...
