Charly EASY RELEASE Bedienungsanleitung

EASY RELEASE
Beschleuniger-Trennsystem
Das EASY RELEASE dient zum automatischen Trennen des Beschleunigers bei
Verwendung von Trennkarabinern nach Auslösen des Rettungsschirms. Das
System besticht durch geringe Bauhöhe, Gewichtsneutralität bezogen auf eine
Standard Brummelhakenverbindung und dauerhafte, sichere Funktion.

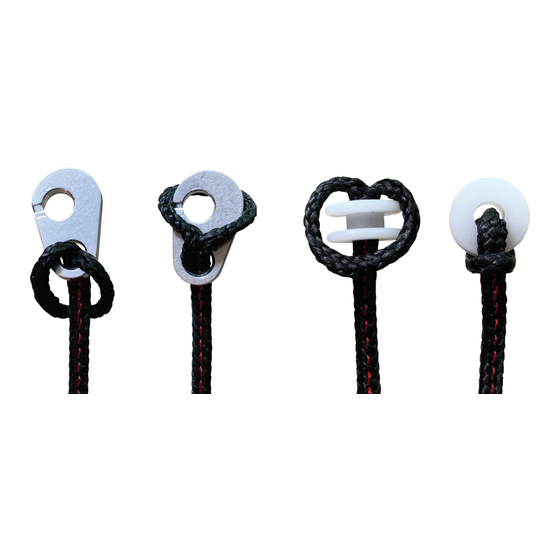

Lieferumfang
2x Ring-Clip mit Beschleunigerleine zur Montage an den Tragegurten des
Gleitschirms
2x Auslösehaken mit Beschleunigerleine und Auslöseleine (Static Line) zur
Montage an den Beschleunigerseilen des Gleitschirmgurtzeugs
Montage
1. Prüfe zunächst, ob die Brummelhaken an deinen Beschleunigerleinen
ausschlaufbar sind. Falls ja, kannst du die Ring-Clips des EASY RELEASE
dort einschlaufen (siehe Abbildungen).
Ausschlaufen des Brummelhakens
2. Falls die Brummelhaken nicht ausschlaufbar sind, nimm die originalen
Beschleunigerleinen mit den Brummelhaken an den Tragegurten ab. Je
nach Bauart musst du die Leinen dazu eventuell auch durchtrennen. Baue
anschließend die Ring-Clips des EASY RELEASE mit den Beschleuigerleinen
an Stelle der originalen Leinen mit Brummelhaken ein.
3. Stelle die Leinenlängen so ein, dass die Ring-Clips möglichst nahe an den
oberen Beschleunigerrollen sitzen. Stelle sie keinesfalls so kurz ein, dass die
Leinen gespannt sind und im Flug eine Vorbeschleunigung entsteht. Werden
die Leinen zu lang eingestellt, kann möglicherweise nicht der gesamte
Beschleunigerweg ausgenutzt werden, da das Trennsystem dann an der
Durchführung zum Gurtzeug anstehen kann. Befestige die Leinen nun
mit Palsteks und einfachen Sicherungsknoten an den freien Enden, ziehe
fest an und kontrolliere die Position
der Ring-Clips nochmals. Kürze die
freien, überstehenden Enden der
Leinen bei Bedarf auf ca. 2 cm.
4. Schlaufe die Auslöseleinen des EASY
RELEASE am Gurtzeug ein. Verlege
anschließend die Beschleunigerseile
gem. der Betriebsanleitung deines
Gurtzeugherstellers und stelle die
Beschleunigerlängen ein.
5. Schnappe die Trennhaken in den
Ring-Clips ein. Das EASY RELEASE
Trennsystem ist jetzt einsatzbereit!
Einschlaufen des Ring-Clips
Bei der Auslösung drehen die Aus-
löseleinen die Haken in Zugrichtung
der wegschnellenden Tragegurte,
und die Ring-Clips lösen selbstständig
aus.
