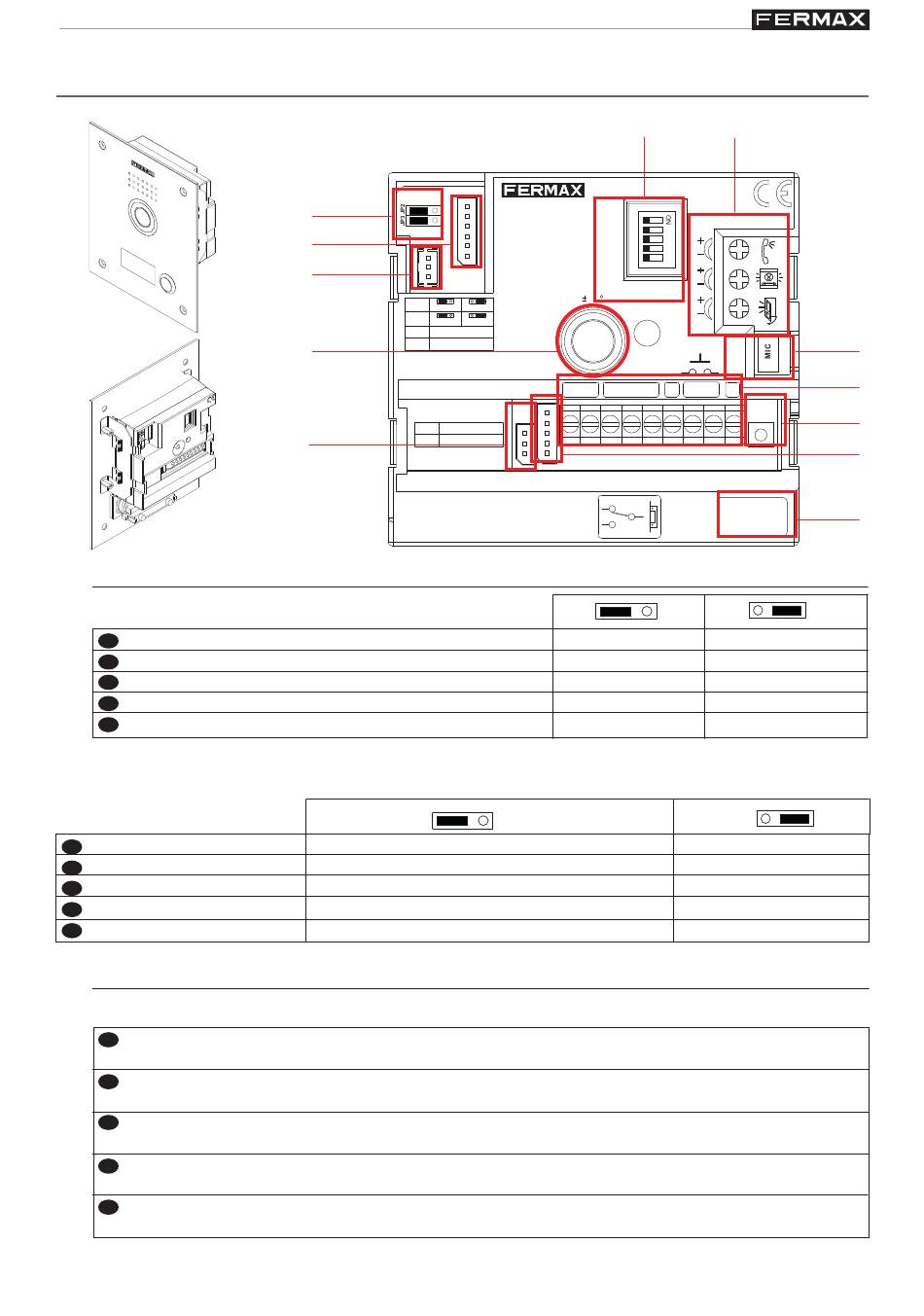

AJUSTES DE LA PLACA - PANEL ADJUSTMENT - RÉGLAGES DE LA PLATINE
-EINSTELLUNGEN DER TÜRSTATION - AJUSTES DA PLACA
A)
JP2
Selección Placa Principal / Placa Secundaria
E
Main Panel/Secondary Panel Selection
EN
F Sélection de la platine principale / platine secondaire
Auswahl Haupttürstation / Nebentürstation
D
P
Selecção de Placa Principal / Placa Secundária
(*) Confi guración por defecto: Placa Principal - Default Confi guration: Main Panel - Confi guration par défaut : platine
principale - Standardkonfi guration: Haupttürstation - Confi guração por defeito: Placa Principal
JP3
Leds cámara
E
Camera LEDs
EN
DEL de la caméra
F
Leuchtdioden der Kamera
D
Leds de câmara
P
B)
CN1
E Conexión Módulo extensión de llamadas, pulsadores modulares, teclado, display
o hasta 3 pulsadores (placa kit)
EN Connection call extension module, modular buttons, keypad, display or up to 3
buttons (panel kit)
F
Connexion Module d'extension d'appel, boutons-poussoirs modulaires, clavier,
affi chage ou jusqu'à 3 boutons-poussoirs (platine kit)
D Anschluss Ruferweiterungsmodul, Tastenmodule, Tastatur, Display oder bis zu 3
Tasten (Türstation-Set)
P
Ligação do Módulo de extensão de chamadas, botões modulares, teclado, display
ou até 3 botões (placa de kit)
Pag 10
CN1
JP2
A)
JP3
B)
C)
CN2
JP2
MASTER
JP3
LEDS ON
CN1
PACK EXTENSION
CN2 TARJETERO
F)
CARD HOLDER
CN3 LEDS ESTADO
STATUS LEDS
CN4
G)
encendidos cuando la camara está activada
ON when the camera is active
ON quand la caméra est activée
ON wenn die Kamera aktiv ist
ON quando a câmara está activada
