5. Elektrischer Anschluss und Konfiguration der
Feststellanlage mit RZ-24-05 - Forts.
DIP-Schalter 1
Der DIP-Schalter 1 in Stellung OFF (Werkseinstellung) realisiert
den
speichernden
Handtasterauslösung nicht automatisch zurückgesetzt wird und die
Resettaste manuell betätigt werden muss.
Der DIP-Schalter 1 in Stellung ON realisiert den automatischen Rücksetz-
Mode. Das bedeutet, dass eine Auslösung nach 3 s automatisch
zurückgesetzt wird, wenn die Melderschleife bereit ist.
DIP-Schalter 2
Der DIP-Schalter 2 in Stellung OFF (Werkseinstellung) realisiert das
zentrale Schließen über den externen Eingang. Dazu werden kurzzeitig
24 V an den Eingang angelegt. Mit Hilfe des zentralen Schließens
können Türen (nur bei Türhaftmagneten) geschlossen werden, ohne
die RZ-24-05-Melderschleife auszulösen. Diese Funktion ist kein
Schließen im Brandfall, sondern realisiert nur das Verschließen der
Feuer- und Rauchschutzabschlüsse, z. B. am Ende des Arbeitstages.
Der Haltemagnetausgang wird bei Anlegen der 24 V an den externen
Eingang für ca. 3 s abgeschaltet.
Der DIP-Schalter 2 in Stellung ON ermöglicht einen externen Reset der
Zentrale über den externen Eingang 12 oder 14.
Steuerteil Rückseite
Technisches Handbuch
Auslöse-Mode.
Das
Zentrale RZ-24-05
bedeutet,
dass
eine
DIP-Schalter
für
Betriebsmodi

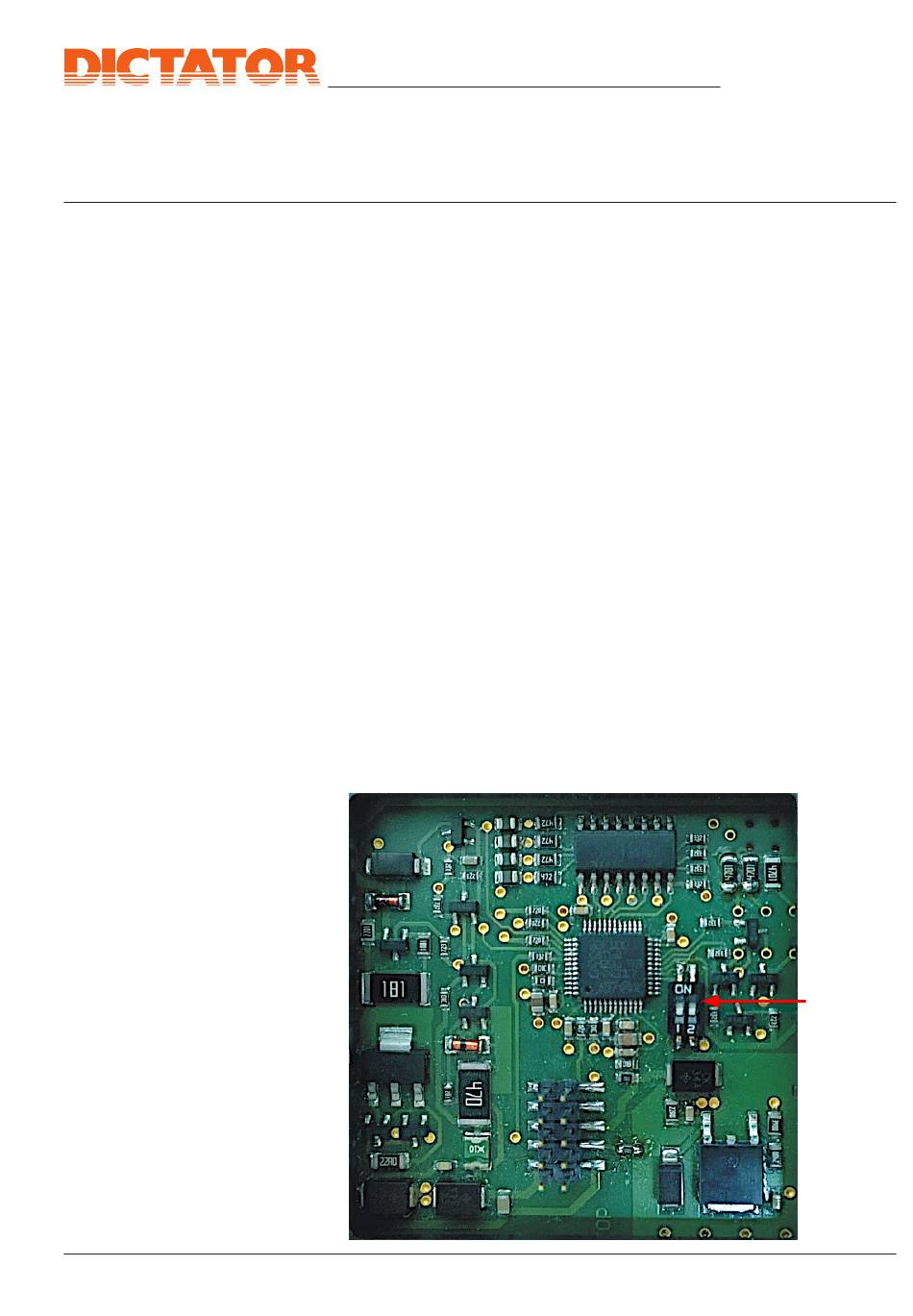

Abb. 3
Seite 07.021.09
