Verwandte Anleitungen für Weber SmokeFire
Inhaltszusammenfassung für Weber SmokeFire

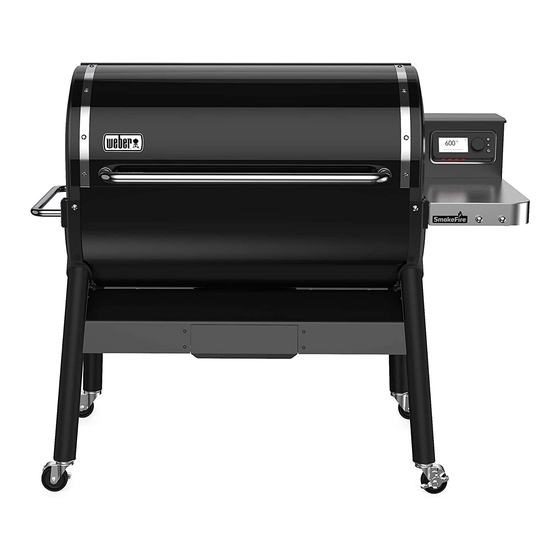

- Seite 1 Technik-Handbuch SmokeFire Holzpelletgrill ab 03.2020 Seite 1 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite SmokeFire EX4 und EX6 • 4 - 5 Explosionszeichnung • 6 - 7 Austausch der Förderschnecke / Antriebsmotor • Austausch des Lüftermotors mit Abdeckung • Austausch des Füllstandsensors • Austausch des Temperaturfühlers 10 - 11 • Austausch des Deckels •... - Seite 3 SmokeFire ab 03.2020 Seite 3 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020...
- Seite 4 Seite 4 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020...
- Seite 5 Seite 5 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020...
-
Seite 6: Austausch Der Förderschnecke / Antriebsmotor
Austausch der Förderschnecke / Antriebsmotor Zuerst die hintere Abdeckung entfernen. Dafür die 4 Schrauben lösen. Dann das Kabel ausstecken und die Schrauben lösen Seite 6 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020... - Seite 7 Dann kann die Förderschnecke mit dem Motor rausgezogen werden. Jetzt kann das Förderschneckenrohr an den 4 Schrauben gelöst und vom Motor getrennt werden. Anschließend die 2 Nasen des Splints zusammendrücken und diesen dann rausziehen. Nun kann die Förderschnecke von der Motorwelle gezogen werden. Anschließend mit den neuen Teilen alles wieder zusammenbauen, hierfür in umgekehrter Reihenfolge...
-
Seite 8: Austausch Des Lüftermotors Mit Abdeckung
Austausch des Lüftermotors mit Abdeckung Zuerst die hintere Abdeckung entfernen. Dafür die 4 Schrauben lösen. Den Lüfter an der Steckverbindung ausstecken Dann an diesen 4 Kreuzschlitzschrauben den Lüfter abschrauben. Die Abdeckung ist nicht separat befestigt. !Beim wieder montieren aufpassen! Nicht zu fest anziehen sonst bricht die Abdeckung und ohne Abdeckung darf der Lüfter aus Sicherheitsgründen nicht Betrieben werden!!! -
Seite 9: Austausch Des Füllstandsensors
Austausch des Füllstandsensors Zuerst die hintere Abdeckung entfernen. Dafür die 4 Schrauben lösen. Um den Füllstandsensor zu tauschen müssen die 2 schwarzen Kunststoffnieten gelöst werden. Diese können mit den Fingernägeln oder einem flachen Gegenstand nach oben gezogen werden. Nun kann der Sensor an der Steckverbindung ausgesteckt werden. -
Seite 10: Austausch Des Temperaturfühlers
Austausch des Temperaturfühlers Zuerst muss der Halter entfernt werden, dafür bitte die Schraube lösen, den Halter entfernen und den Temperaturfühler aus dem Halter ziehen. Anschließend muss der Pellet Behälter entfernt werden. Dafür bitte die 2 Steckverbindungen vom Lüfter und dem Förderschneckenmotor unter der hinteren Zugangsplatte lösen. - Seite 11 Dann die 2 oberen Muttern lösen. Sollte diese Mutter nicht sichtbar sein, dann ist ein neues Blech montiert worden damit die Pellets besser nachrutschen. Dieses muss dann zuerst an den 2 oberen Schrauben und an einer unteren Schraube demontiert werden! Anschließend kann der Gesamte Behälter nach hinten weggezogen werden.
-
Seite 12: Austausch Des Deckels
Austausch des Deckels Der Deckel kann an den Scharnieren demontiert werden. Hierfür bitte die Muttern abschrauben und dann das Scharnier von dem Gewindestab runter drücken. Es geht leichter wenn man nebenher den Deckel etwas bewegt damit das Scharnier leichter über die Gewindegänge rutscht. -
Seite 13: Austausch Des Mainboard
Austausch Mainboard Um an das Mainboard zu gelangen müssen 4 Schrauben entfernt werden. 2 Schrauben unterhalb des Pellet Behälters und 2 an der rechten Seite. Dann kann das ganze Blech mit dem Aufgeschraubten Mainboard nach unten weg gezogen werden. Anschließend alle Kabelverbindungen trennen und das Mainboard austauschen. - Seite 14 Bitte unbedingt am neuen Mainboard überprüfen ob die Einstellung der Stromspannung passt. Diese muss unbedingt auf 230V stehen und nicht auf 150V !!!!! Dann kann alles in umgekehrter Reihenfolge wieder montiert werden. Seite 14 von 17 © WR- Haustechnik GmbH & Co. KG Stand 03 / 2020...
-
Seite 15: Austausch Der Steuerung
Austausch der Steuerung Zuerst muss die Chromblende um die Steuereinheit gelöst werden. Diese einfach nach vorne wegziehen. Die Steuerung kann dann an den 4 Schrauben gelöst werden. Anschließend kann die Steuerung nach vorne herausgenommen werden. Dann bitte das Kabel ausstecken und die neue Steuerung wieder einstecken. -
Seite 16: Austausch Der Grillkammer
Austausch der Grillkammer Die Grillkammer wird so angeliefert. Ohne Elektrische Teile und Zubehör. Lediglich die Aufnahme und Führung für die Förderschnecke und das Gebläse ist montiert. Um die Grillkammer nun tauschen zu können müssen folgende Anbauten demontiert werden: Zuerst müssen alle Teile in der Grillkammer herausgenommen und demontiert werden. - Seite 17 Dann kann die Führung der Ascheschublade entfernt werden. Nun kann der seitliche Griff und der Tisch demontiert werden. Anschließend kann der Grill auf diese Seite gekippt werden um die Füße und die Frontschürze zu demontieren Nun kann an die neue Grillkammer in umgekehrter Reihenfolge wieder alles montiert werden.
-
Seite 18: Firmware Und App Update
· Schließe deinen SmokeFire an. · Schalte die Ein/Aus-Taste am SmokeFire in die EIN-Position. · Bestätige, dass du die neueste Version der Weber Connect App auf deinem Smartphone hast und diese aktualisiert wurde. Die aktuelle Version für iOS: 0.9.5 Android: 0.9.4 ·... -
Seite 19: Häufig Gestellte Fragen
SmokeFire auswirkt. Eine Aktualisierung deines Grills über die Weber Connect App ist erforderlich. Welches Software-Update wurde letzte Woche gestartet? Ist es dasselbe Update? · Letzte Woche haben wir den Weber Connect Regler am SmokeFire Grill so aktualisiert, dass mehrere Sprachen auf dem Display angezeigt werden. Welche zukünftigen Aktualisierungen sind zu erwarten? ·... - Seite 20 - Überprüfe zunächst, dass du die aktuelle Version der Weber Connect App hast: iOS: 0.9.5 Android: 0.9.4 - Kopple sie über Bluetooth® mit deinem SmokeFire. Wenn sie gekoppelt ist, wird die Software in der App automatisch aktualisiert. Dieser Vorgang dauert etwa 25 Minuten. Wir empfehlen, dein Smartphone während dieser Zeit auf dem Seitentisch zu lassen, um eine optimale Reichweite und...
