3.5.3 Installieren des Begrenzungskabels

ACHTUNG: Rollen Sie restliches
Kabel nicht auf. Durch das Aufrollen
kann es zu Interferenzen mit dem
Gerät kommen.

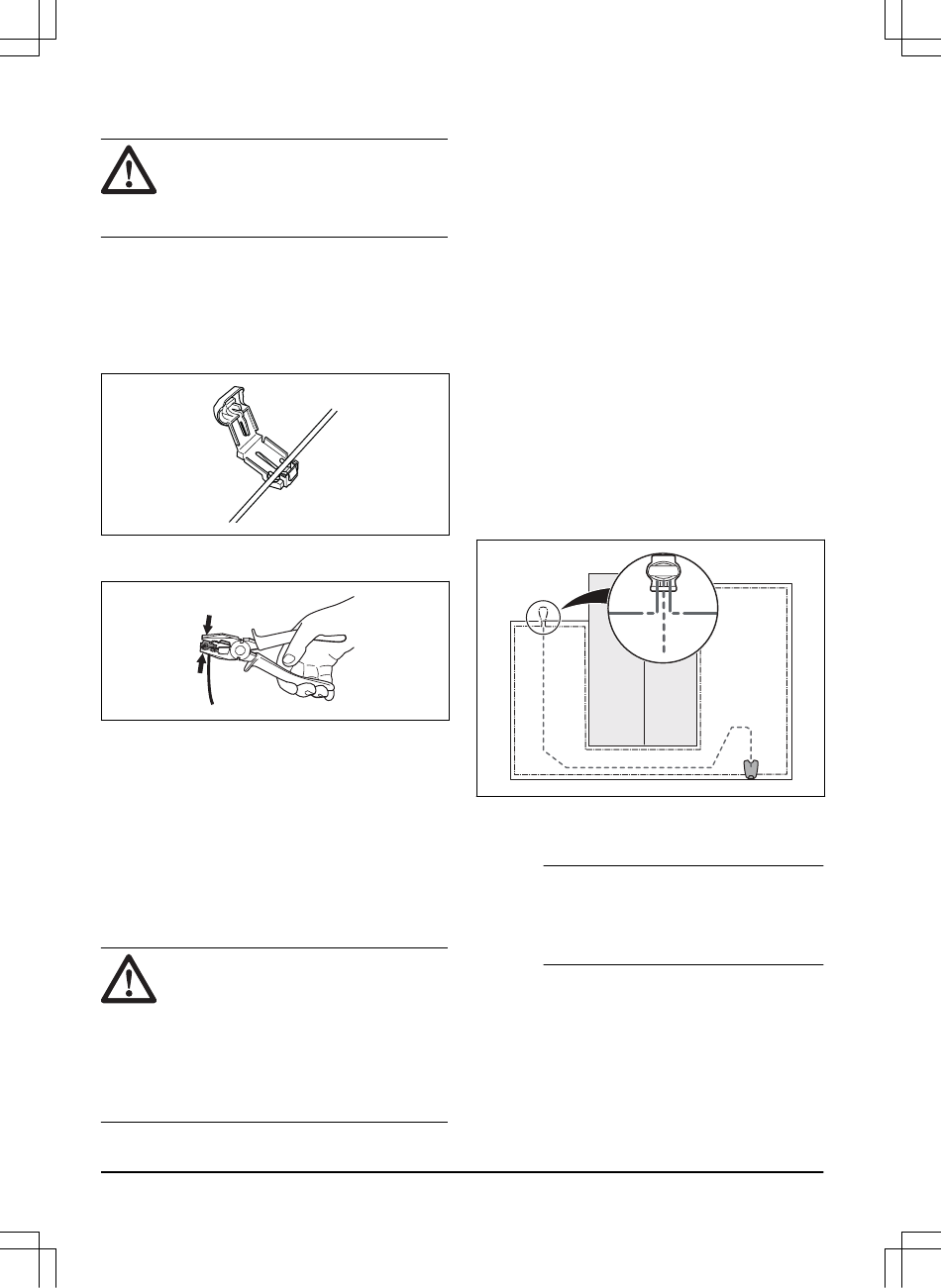

1. Verlegen Sie das Begrenzungskabel
komplett um den Arbeitsbereich herum.
Starten und beenden Sie die Installation
hinter der Ladestation.
2. Öffnen Sie die Anschlussklemme und legen
Sie das Begrenzungskabel hinein.
3. Schließen Sie die Anschlussklemme mit
einer Zange.
4. Schneiden Sie das Begrenzungskabel
1-2 cm/0.4-0.8" über jeder
Anschlussklemme ab.
5. Drücken Sie die rechte Anschlussklemme
auf den Metallstift der Ladestation mit der
Markierung „R".
6. Drücken Sie die linke Anschlussklemme auf
den Metallstift der Ladestation mit der
Markierung „L".

3.5.4 Installieren des Leitkabels

ACHTUNG: Verzwirbelte Kabelenden
oder eine mit Isolierband isolierte
Schraubklemme sind keine zulässige
Verbindung. Die Feuchtigkeit im
Erdreich führt zur Oxidation der
Kabeladern und hat zur Folge, dass
der Stromkreis unterbrochen werden
kann.
22 - Installation
1. Öffnen Sie die Anschlussklemme und legen
Sie das Kabel hinein.
2. Schließen Sie die Anschlussklemme mit
einer Zange.
3. Schneiden Sie das Leitkabel 1-2 cm/
0.4-0.8" über jeder Anschlussklemme ab.
4. Führen Sie das Leitkabel durch den Kanal in
der Platte der Ladestation.
5. Führen Sie die linke Anschlussklemme auf
den Metallstift der Ladestation mit der
Markierung „GUIDE".
6. Trennen Sie die Ladestation von der
Stromversorgung.
7. Führen Sie das Ende des Leitkabels an die
Schlaufe des Begrenzungskabels.
8. Schneiden Sie das Begrenzungskabel mit
einer Kneifzange durch.
9. Fügen Sie das Leitkabel und das
Begrenzungskabel mithilfe eines Verbinders
zusammen.
a) Stecken Sie die beiden Enden des
Begrenzungskabels und das Ende des
Leitkabels in den Verbinder.
Hinweis: Stellen Sie sicher, dass Sie
die Kabelenden durch den
durchsichtigen Teil des Verbinders
sehen können.
b) Drücken Sie die Abdeckung des
Verbinders mit einer verstellbaren
Zange nach unten, um die Kabel im
Verbinder zu befestigen.
