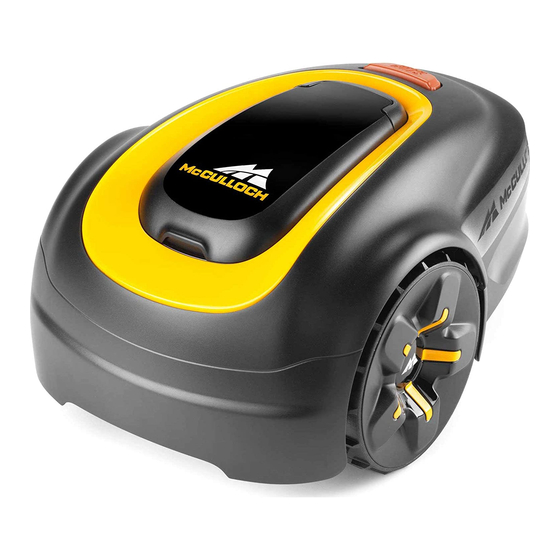

McCulloch ROB S600 Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für ROB S600:
- Bedienungsanweisung (52 Seiten) ,
- Bedienungsanleitung (64 Seiten) ,
- Kurzanleitung (8 Seiten)
Verwandte Anleitungen für McCulloch ROB S600
Inhaltszusammenfassung für McCulloch ROB S600
- Seite 1 Bedienungsanweisung ROB S600, ROB S800 Lesen Sie die Bedienungsanweisung sorgfältig durch und DE, Deutsch machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Einleitung 6 Fehlerbehebung 1.1 Einleitung.............. 3 6.1 Einführung – Fehlersuche........36 1.2 Geräteübersicht.............4 6.2 Fehlermeldungen..........36 1.3 Symbole auf dem Gerät........4 6.3 Info-Meldungen........... 41 1.4 Symbole auf dem Display........5 6.4 Anzeigelampe an der Ladestation.......42 1.5 Symbole an der Batterie........5 6.5 Symptome............ -
Seite 3: Einleitung
Produktregistrierungsschlüssel: Die Seriennummer findet sich auf dem Produkttypenschild und auf dem Produktkarton. • Verwenden Sie die Seriennummer, um Ihr Produkt auf www.mcculloch.com zu registrieren. 1.1.1 Support Der Bediener wählt die Betriebseinstellungen mit den Wenden Sie sich an Ihren McCulloch Servicehändler, Tasten auf der Tastatur aus. -
Seite 4: Geräteübersicht
1.2 Geräteübersicht Die Zahlen in der Darstellung stehen für: 17. Chassisgehäuse mit Elektronik, Akku und Motoren 18. Akku-Abdeckung Gehäuse 19. Netzteil Abdeckung für Display und Tastatur 20. Haken Stop-Taste 21. Lineal für die Installation des Begrenzungskabels Hinterrad (das Lineal wird an der Perforationslinie aus dem Vorderräder Karton herausgelöst) Ladestation... -
Seite 5: Symbole Auf Dem Display
WARNUNG: Lesen Sie die Bedienungsanleitung, bevor Das Bedienmenü dient zum Festlegen der Sie das Gerät in Betrieb neh- allgemeinen Geräteeinstellungen. men. WARNUNG: Deaktivieren Sie das Gerät, bevor Sie daran Das Gerät mäht das Gras nicht aufgrund arbeiten oder es anheben. der Zeitplan-Funktion. -
Seite 6: Überblick Über Die Menüstruktur
1.7 Überblick über die Menüstruktur Zeitplan Assistent Tagmodus Nachtmodus Erweitert Übersicht/Woche Zeitraum 1 Zeitraum 2 Kopie Zurücksetzen Jeden Aktueller Jede Woche Einstellungen Lawn shield Sicherheit Installation Allgemein Erweitert Sicherheitslevel Schneidezeit Lawn shield Neues PIN-Code Niedrig Mittel Hoch verwenden Schleifen- ändern signal Niedrig/Mittel/Hoch Garten-... -
Seite 7: Tastatur
1.9 Tastatur Die auf dem Gerät befindliche Tastatur ermöglicht dem Bediener die Navigation im Menü. Wenn Sie auf die Tastatur zugreifen möchten, drücken Sie auf die STOP- Taste und öffnen die Abdeckung. • Die Anzeigelampe (A) auf dem Bedienfeld dient als wichtige Statusanzeige. -
Seite 8: Sicherheit
2 Sicherheit 2.1 Sicherheitsinformationen 2.1.1 WICHTIG. VOR GEBRAUCH SORGFÄLTIG DURCHLESEN. ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN Der Bediener ist für Unfälle und Gefahren verantwortlich, die anderen Personen oder an deren Eigentum entstehen. Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen (und somit kein sicherer Umgang mit dem Gerät gewährleistet werden kann) oder denen es an der erforderlichen Erfahrung und Kenntnis mangelt, ist untersagt,... -
Seite 9: Sicherheitsdefinitionen
Neutralisationsmittel. Suchen Sie bei Kontakt mit den Augen umgehend einen Arzt auf. Verwenden Sie nur vom Hersteller empfohlene Originalakkus. Die Gerätesicherheit kann nur bei der Verwendung von Originalakkus gewährleistet werden. Verwenden Sie keine nicht wiederaufladbaren Akkus. Das Gerät muss bei der Akkuentnahme vom Stromnetz getrennt sein. - Seite 10 Taste aus, wenn es nicht verwendet wird. Das Gerät startet nur, wenn die ON/OFF-Taste eingeschaltet ist und der korrekte PIN-Code eingegeben wird. • MCCULLOCH übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät 10 - Sicherheit 1411 - 007 - 23.09.2020...
-
Seite 11: Sicherheit Im Umgang Mit Akkus
und anderen kabellosen Systemen wie Fernbedienungen, Sendern, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. ä. • Metallische Gegenstände im Boden (z. B. Stahlbeton oder Anti-Maulwurfnetze) können zum Anhalten des Mähers führen. Die metallischen Gegenstände können eine Interferenz mit dem Schleifensignal verursachen, was zum Anhalten des Mähers führen kann. -
Seite 12: Bei Gewitter
2.3.4 Wartung WARNUNG: Das Gerät muss vor dem Durchführen von Wartungsarbeiten ausgeschaltet werden. Das Gerät ist deaktiviert, wenn die Anzeigelampe auf der Tastatur nicht leuchtet. WARNUNG: Ziehen Sie den Stecker, um die Ladestation vor dem Durchführen von Reinigungs- oder Wartungsarbeiten der Ladestation oder des Schleifenkabels von der Stromversorgung zu trennen. -
Seite 13: Einführung - Installation
Installation ist dafür entscheidend, wie gut der Mähroboter funktioniert. Es ist deshalb sehr wichtig, die Weitere Informationen zur Installation und zu Installation sorgfältig zu planen. Anleitungsvideos finden Sie unter www.mcculloch.com. Wir empfehlen Ihnen, die Firmware vor der Installation • Erstellen Sie eine Skizze des Arbeitsbereichs und des Geräts zu aktualisieren, um sicherzustellen, dass... - Seite 14 60- cm / 24- in. 3.4.2 Finden der richtigen Position für das Netzteil • Stellen Sie die Ladestation in der Nähe einer Steckdose auf. WARNUNG: Kürzen oder verlängern • Stellen Sie die Ladestation auf einer ebenen Fläche auf. Sie nicht das Niederspannungskabel. Es besteht die Gefahr eines Stromschlags.
-
Seite 15: So Finden Sie Die Richtige Position Für Das Begrenzungskabel
3.4.3 So finden Sie die richtige Position für das Begrenzungskabel ACHTUNG: Es muss ein Hindernis von mindestens 15 cm/6 Zoll Höhe zwischen Begrenzungskabel und Gewässer, Hängen, Böschungen oder öffentlichen Straßen vorhanden sein. So werden Schäden am Gerät verhindert. ACHTUNG: Nehmen Sie das Gerät nicht auf Kies in Betrieb. -
Seite 16: Verlegen Des Begrenzungskabels An Einem Hang
>10% 0-25% " 10 cm / 4 " max 1 cm / 0.4 • Für Hänge neben öffentlichen Straßen platzieren • Wenn es einen Weg mit Steinpflaster auf der Sie ein Hindernis von mindestens 15 cm/6" entlang gleichen Höhe mit dem Rasen gibt, verlegen Sie der Außenkante des Hangs. -
Seite 17: Erstellen Einer Insel
3.4.3.3 Erstellen einer Insel ACHTUNG: Überkreuzen Sie keinen Teil des Begrenzungskabels mit einem anderen. Die Abschnitte des Begrenzungskabels müssen parallel liegen. ACHTUNG: Verlegen Sie das Leitkabel nicht über das Begrenzungskabel. 0 cm / 0" ACHTUNG: Isolieren oder entfernen Sie Hindernisse, die weniger als 15 cm/5.9" hoch sind. -
Seite 18: Installation Des Geräts
3.4.4 Finden der richtigen Position für das installiert ist, beträgt der Mindestabstand zwischen den Begrenzungskabeln 60 cm/24 Zoll. Leitkabel • Wenn der Arbeitsbereich über Bereiche verfügt die Legen Sie das Leitkabel durch den Arbeitsbereich und durch eine schmale Passage (B) verbunden sind, verbinden Sie es mit dem Begrenzungskabel. -
Seite 19: Installieren Der Ladestation
Installieren des Leitkabel installiert wurde. Siehe Leitkabels auf Seite 20 . WARNUNG: Das Gerät darf nur mit dem von McCulloch zur Verfügung Verbinden Sie das Niederspannungskabel mit der gestellten Netzteil betrieben werden. Ladestation. Positionieren Sie das Netzteil auf einer Mindesthöhe von 30 cm/12 Fuß. -
Seite 20: Installieren Des Leitkabels
Verlegen Sie das Begrenzungskabel komplett um Führen Sie das Ende des Leitkabels an die den Arbeitsbereich herum. Starten und beenden Schlaufe des Begrenzungskabels. Sie die Installation hinter der Ladestation. Schneiden Sie das Begrenzungskabel mit einer Öffnen Sie die Anschlussklemme und legen Sie Kneifzange durch. -
Seite 21: Positionieren Des Kabels Mit Haken
3.6 Positionieren des Kabels mit Haken Hinweis: Stellen Sie sicher, dass Sie die Enden des Begrenzungskabels oder des ACHTUNG: Stellen Sie sicher, dass Leitkabels durch den durchsichtigen Teil des die Haken das Begrenzungskabel und das Verbinders sehen können. Leitkabel auf dem Boden halten. Drücken Sie die Abdeckung des Verbinders mit einer verstellbaren Zange nach unten, um die ACHTUNG:... -
Seite 22: Vornehmen Der Geräteeinstellungen
3.10 Vornehmen der Hinweis: Wenn der Akkustand sehr niedrig ist, Geräteeinstellungen muss das Gerät aufgeladen werden, bevor Sie es einschalten können. Verwenden Sie das Bedienfeld, um alle Einstellungen für das Gerät festzulegen. Das Bedienfeld verfügt über Drücken Sie die Pfeiltasten und die Taste OK. ein Display und eine Tastatur, sodass Sie über die Wählen Sie Sprache, Land, Datum und Uhrzeit Menüs auf alle Funktionen zugreifen können. -
Seite 23: Nachtmodus
So greifen Sie auf das Zeitplan- 3.10.3.2 Assistent Führen Sie die in Menü zu auf Seite 22 beschriebenen Schritte 1 bis Mit dem Assistenten finden Sie schnell die geeigneten 3 aus. Zeitplan-Einstellungen für Ihren Rasen. Verwenden Sie die Pfeiltasten sowie die OK-Taste, So greifen Sie auf das Zeitplan- Führen Sie die in Zeitplan >... -
Seite 24: Kopieren Der Zeitplan-Einstellung
Rasenschutz bereitzustellen. Schränken Sie den Fläche, m Empfohlene Betriebszeit, h Zeitplan nicht unnötig ein. Der erste Betrieb des Tages wird durch die Zeitplan- 13-15 Einstellungen bestimmt. Das Gerät schließt immer einen 21-22 Rasenschutz entscheidet dann, Mähzyklus ab, und der ob das Gerät weiterarbeitet oder nicht. 3.10.3.7 Kopieren der Zeitplan-Einstellung Hinweis: Rasenschutz wird zurückgesetzt, wenn... -
Seite 25: Einstellen Der Sicherheitsebene
Alarm : Ein Alarm wird ausgelöst, wenn der PIN- • Geben Sie den neuen PIN-Code noch einmal ein. Code nicht innerhalb von 10 Sekunden nach Drücken Sie auf die Taste OK. Drücken der STOP-Taste eingegeben wird. Der Einleitung Notieren Sie sich den PIN-Code. Siehe Alarm wird auch ausgelöst, wenn das Gerät auf Seite 3 . - Seite 26 Verwenden Sie die Pfeiltasten sowie die OK-Taste, um durch die Menüstruktur Einstellungen > Gartenabdeckung > Bereich 1 > Mehr > Test zu navigieren. Drücken Sie auf die OK-Taste. Drücken Sie die START-Taste. Schließen Sie die Abdeckung. Stellen Sie sicher, dass das Gerät den Bereich finden kann.
-
Seite 27: Allgemein
Ladestation, wenn das Gerät geparkt oder geladen 3.10.11.1 So verbinden Sie die McCulloch ROB App und wird. das Gerät Laden Sie die McCulloch ROB App auf Ihr Hinweis: ECO-Modus , um Verwenden Sie den Mobilgerät. Energie zu sparen und Interferenzen mit anderen Zugreifen auf das Menü... -
Seite 28: Zurücksetzen Sämtlicher
3.10.12.4 Zurücksetzen sämtlicher Benutzereinstellungen Zugreifen auf das Menü auf Seite Führen Sie die in 22 beschriebenen Schritte 1 bis 3 aus. Verwenden Sie die Pfeiltasten sowie die OK-Taste, um durch die Menüstruktur Einstellungen > Allgemein > Alle Benutzereinst. zurücksetzen zu navigieren. -
Seite 29: Betrieb
4 Betrieb 4.1 Die ON/OFF-Taste Die Anzeigelampe auf der Tastatur dient als wichtige Statusanzeige: WARNUNG: Lesen Sie vor der • Das Gerät ist aktiv, wenn die Anzeigelampe Inbetriebnahme Ihres Geräts die konstant leuchtet. Sicherheitshinweise sorgfältig durch. • Das Gerät befindet sich im Stromsparmodus, wenn die Anzeigelampe blinkt. -
Seite 30: Park-Modi
4.4 Park-Modi • Punktgenaues Mähen Wenn die HOME-Taste gedrückt wird, stehen die folgenden Park-Modi zur Verfügung. 4.4.1 Home & Stay Der Parkmodus Home & Stay sorgt dafür, dass sich das Gerät zur Ladestation begibt, bis ein anderer Betriebsmodus ausgewählt wird. 4.4.2 Home &... -
Seite 31: So Laden Sie Den Akku
Schleifenkabel nicht beschädigt wird. Danach kann die Schnitthöhe schrittweise jede Woche gesenkt werden, bis die gewünschte Schnitthöhe erreicht ist. 4.8.1 Einstellen der Schnitthöhe Drücken Sie die STOP-Taste, um das Gerät anzuhalten. Öffnen Sie die Abdeckung. Das Gerät schaltet sich ab. Überprüfen Sie, dass die Anzeigelampe an der Tastatur nicht leuchtet. -
Seite 32: Wartung
McCulloch empfiehlt die Verwendung eines speziellen Wartungsarbeiten ausgeführt werden. Das Reinigungs- und Wartungskits, das als Zubehör Gerät ist deaktiviert, wenn die LED- erhältlich ist. Wenden Sie sich an Ihren McCulloch- Kundenservice. Statusanzeige nicht leuchtet. 5.2.1 Chassis und Klingenteller WARNUNG: Prüfen Sie den Klingenteller und die Klingen einmal pro... -
Seite 33: Austausch Der Klingen
AUS-Schalter, um das Gerät auszuschalten. durchgeführt, werden verfügbare Firmware-Updates für das Gerät vom Servicetechniker heruntergeladen. Besitzer von McCulloch-Geräten können die Firmware aktualisieren, wenn dies von McCulloch veranlasst wird. Registrierte Benutzer werden in diesem Fall benachrichtigt. 1411 - 007 - 23.09.2020... -
Seite 34: Aktualisieren Der Firmware
Drücken Sie die ON/OFF-Taste 3 Sekunden lang, um das Gerät auszuschalten. Vergewissern Sie sich, dass die Anzeigelampe an der Tastatur nicht Unter www.mcculloch.com können Sie das leuchtet. Firmware-Update-Tool herunterladen. Befolgen Stellen Sie die Schnitthöhe auf MIN ein. Sie die Anweisungen. -
Seite 35: Winterservice
(Torx 20) vorsichtig fest. 5.6 Winterservice Lassen Sie vor der Lagerung im Winter eine Wartung Ihres Geräts durch die zentrale Wartungsstelle von McCulloch vornehmen. Regelmäßiger Winterservice bewahrt den guten Zustand des Geräts und schafft die besten Bedingungen für eine neue Saison ohne Störungen. -
Seite 36: Fehlerbehebung
6.1 Einführung – Fehlersuche In diesem Kapitel finden Sie Informationen und Hilfe zu Fehlern und Symptomen des Geräts. Weitere Informationen und FAQs (Frequently Asked Questions, Häufig gestellte Fragen) finden Sie unter www.mcculloch.com. 6.2 Fehlermeldungen Die Fehlermeldungen in der nachfolgenden Tabelle werden im Display des Geräts angezeigt. Wenden Sie sich an Ihren McCulloch-Kundenservice, wenn die gleiche Meldung immer wieder angezeigt wird. - Seite 37 Falscher PIN-Code Ein falscher PIN-Code wurde eingegeben. Den korrekten PIN-Code eingeben. Den Es sind maximal fünf Versuche zur Eingabe McCulloch-Kundenservice kontaktieren, des korrekten PIN-Codes erlaubt, danach wenn Sie den PIN-Code vergessen haben. wird das Tastenfeld für eine bestimmte Zeit- dauer gesperrt.
- Seite 38 Meldung Ursache Maßnahme Ladestation blockiert Der Kontakt zwischen den Ladeplatten am Das Gerät in die Ladestation stellen und si- Gerät und den Kontaktblechen an der Lade- cherstellen, dass die Kontaktbleche von Mä- station ist nicht in Ordnung. Das Gerät hat her und Ladestation miteinander verbunden mehrere Ladeversuche unternommen.
- Seite 39 Meldung Ursache Maßnahme Elektronisches Prob- Vorübergehendes Elektronik- oder Firmware- Das Gerät neu starten. Falls das Problem problem des Geräts. weiter besteht, einen autorisierten Service- techniker kontaktieren. Problem Schleifen- sensor, vorn/hinten Kippsensorproblem Temporäres Problem Fehlerhafte Bauteile- verbindung Kurzzeitiges Akku- problem Sicherheitsfehler Problem Ladesystem Falscher Akkutyp.
- Seite 40 Meldung Ursache Maßnahme Kein Schleifensignal Das Netzteil oder das Niederspannungskabel Wenn die LED-Statusanzeige an der Lade- sind nicht angeschlossen. station nicht leuchtet, deutet dies darauf hin, dass keine Stromversorgung vorhanden ist. Steckdosenanschluss und Fehlerstrom- schutzschalter prüfen. Sicherstellen, dass das Niederspannungskabel an die Ladestati- on angeschlossen ist.
-
Seite 41: Info-Meldungen
6.3 Info-Meldungen Die Informationsmeldungen in der nachfolgenden Tabelle werden im Display des Gerätes angezeigt. Wenden Sie sich an Ihren McCulloch-Kundenservice, wenn die gleiche Meldung immer wieder angezeigt wird. Meldung Ursache Maßnahme Akku schwach Das Gerät findet die Ladestation nicht. Die Position des Leitkabels ändern. Siehe stallieren des Leitkabels auf Seite 20 . -
Seite 42: Anzeigelampe An Der Ladestation
6.4 Anzeigelampe an der Ladestation Die Anzeigelampe an der Ladestation muss zur korrekten Installation grün leuchten oder blinken. Falls nicht, befolgen Sie bitte die Anweisungen in der nachstehenden Fehlerbehebungstabelle. Kontaktieren Sie Ihren McCulloch Kundenservice, um weitere Informationen zu erhalten. Lampe Ursache Maßnahme... -
Seite 43: Symptome
6.5 Symptome Wenn das Gerät nicht wie erwartet funktioniert, befolgen Sie bitte die nachstehenden Anweisungen zur Fehlerbehebung. Wenden Sie sich an Ihren McCulloch-Kundenservice, wenn Sie die Fehlerursache nicht finden können. Symptome Ursache Maßnahme Das Gerät hat Das Leitkabel ist nicht in einer geraden Linie Die Installation der Ladestation überprüfen. -
Seite 44: Unterbrechungen/Brüche Im Schleifenkabel Finden
Symptome Ursache Maßnahme Schätzen Das Gerät bleibt für Das Gerät hat die maximale Mähdauer pro Normalbetrieb des Geräts. Siehe der erforderlichen Betriebszeit auf Seite 23 . mehrere Stunden in Tag erreicht. der Ladestation. Die STOP-Taste wurde gedrückt. Die Abdeckung öffnen, den PIN-Code einge- ben und die OK-Taste drücken. - Seite 45 GUIDE Prüfen Sie, ob Begrenzungskabelanschlüsse an der Ladestation korrekt vorgenommen wurden und nicht beschädigt sind. Prüfen Sie, ob die Anzeigelampe an der Ladestation noch immer blau blinkt. Guide GUIDE Zur Behebung des Fehlers benötigen Sie POWER Begrenzungskabel, Anschlussklemme(n) und Verbinder: a) Ist das vermutlich defekte Begrenzungskabel kurz, so ist es am einfachsten, das gesamte Begrenzungskabel zwischen L und der Stelle...
- Seite 46 Fahren Sie fort, bis nur noch ein kurzes Teilstück den Unterschied zwischen einer dauerhaft grün leuchtenden und einer blau blinkenden Anzeigelampe ausmacht. Befolgen Sie dann die Anweisungen in Schritt 5 unten. Wenn die Anzeigelampe in Schritt 3 oben weiterhin blau blinkt: Bringen Sie L und GUIDE zurück in die jeweilige Ausgangsposition.
-
Seite 47: Transport, Lagerung Und Entsorgung
Platz auf. • Bewahren Sie das Produkt mit allen Rädern auf ebenem Untergrund auf oder verwenden Sie eine McCulloch-Wandhalterung. • Wenn Sie die Ladestation in Innenräumen aufbewahren, trennen und entfernen Sie das Netzteil und alle Stecker von der Ladestation. -
Seite 48: Technische Angaben
8 Technische Angaben 8.1 Technische Daten Daten ROB S600, ROB S800 Abmessungen Länge, cm/Zoll 55/21,7 Breite, cm/Zoll 38/15,0 Höhe, cm/Zoll 23/9,1 Gewicht, kg/lb. 7,3/16,0 Elektrisches System ROB S600, ROB S800 Batterie, Lithium-Ionen 18 V/2,1 Ah Art.-Nr. 584 85 28-01, 584 85 28-02 Batterie, Lithium-Ionen 18 V/2,0 Ah Art.-Nr. -
Seite 49: Eingetragene Marken
Geräuschemissionen in der Umgebung, als Schallleis- ROB S600, ROB S800 tung gemessen Gemessener Schallleistungspegel, dB (A) Geräuschemission-Unsicherheiten K , dB (A) Garantierter Schallleistungspegel, dB (A) Schalldruck-Geräuschpegel am Ohr des Bedie- ners dB (A) Mähen ROB S600, ROB S800 Schneidsystem 3 rotierende Klingen... -
Seite 50: Gewährleistung
Die Klingen und Räder sind Verschleißteile und fallen nicht unter den Geltungsbereich dieser Garantie. Sollten Sie eine Störung Ihres McCulloch-Geräts feststellen, setzen Sie sich bitte mit dem McCulloch- Kundenservice in Verbindung. Bitte halten Sie die Quittung und die Seriennummer des Geräts bereit, wenn Sie mit dem McCulloch-Kundenservice Kontakt aufnehmen. -
Seite 51: Eg-Konformitätserklärung
10.1 EU-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Mähroboter ROB S600, ROB S800 mit Seriennummern ab 2020 Woche 45 (die Jahreszahl und Woche wird im Klartext auf dem Typenschild angegeben, gefolgt von der Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES einschließlich angewandter... - Seite 52 Copyright © 2020 Husqvarna AB. Alle Rechte vorbehalten. McCulloch und andere Produkt- und Funktionsnamen sind Marken der Husqvarna Group. Alle Messangaben sind Näherungswerte. www.mcculloch.com Originalanweisungen 1142344-51 2020-10-08...
